鋼卷小車接近限位開關JKL15-M4I45B產品簡介：

JKL15 - M4I45B屬于JKL15系列接近開關，“一開一閉"說明它具有常開和常閉兩種觸點狀態。接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機（PLC）裝置提供控制指令。接近開關是開關型傳感器的一種（即無觸點開關），它既有行程開關特性，同時也具有傳感器的性能，性能穩定可靠，頻率響應快，使用壽命長，抗干擾力強等，并具有防水、防腐蝕、防震的特點。產品結構美觀、緊湊，采用高亮度LED發光指示燈，底部圓弧表貼抗震設計，安裝簡便。適用于震動較大的場合；備有PAC系列、PI系列與PM系列金屬固定支架，美觀大方，安裝簡便。

型號解析

• JKL15-M4I45B 是接近開關的型號，通常含義：

• JKL15：系列或外殼類型（圓柱形，直徑15mm）。

• M4I45B：感應距離4mm（M4），常開（NO）+常閉（NC）雙觸點輸出（I45B中的“I"可能表示互補輸出），B可能代表安裝方式或電壓等級。

“一開一閉"功能

• 常開（NO）和常閉（NC）雙輸出：
  該接近開關內部同時具備兩種觸點：

• 常開（NO）：無感應時斷開，感應到金屬時閉合。

• 常閉（NC）：無感應時閉合，感應到金屬時斷開。

• 同步動作：當鋼卷小車到達感應位置時：

• NO觸點閉合，NC觸點斷開，形成互補信號，可用于雙重檢測或冗余控制。

典型應用場景

• 鋼卷小車定位：
  用于檢測小車是否到達指定位置（如裝卸點），通過NO/NC信號聯動控制系統（如PLC）實現：

• 停車控制（NO觸發停止信號）。

• 安全互鎖（NC斷開急停回路）。

• 信號冗余：雙觸點設計可提高可靠性，避免單點故障。

 鋼卷小車接近限位開關JKL15-M4I45B

規格特點安裝與檢測規格

• 安裝方式：該系列接近開關有埋入式（齊平）和非埋入式（非齊平）兩種安裝方式。埋入式的感應頭是平的，可埋入安裝，檢測面和周圍金屬可以齊平而不影響性能，但檢測距離較短；非埋入式感應頭有凸出來，不可以埋入安裝，檢測面和周圍金屬不能齊平，需留有一定空間，相對檢測距離較長。

• 標準檢測體：標準檢測體尺寸為18x18x1t（mm），額定動作距離為8mm。

性能特點

• 檢測對象：能檢測各種金屬物體，如銅、鐵等。

• 防護特性：外殼材料為聚四氟不銹鋼，防護等級達到IP67、IP68，具有良好的防護性能，可適應較為惡劣的工作環境。

•


• 制作工藝：使用芯片制造，采用超小型系列設計，精準小巧耐用且反應快速。還采用航空耐熱隔熱材料確保熱傳導率在可控范圍，采用異耐低溫隔熱涂層以及耐低溫防護結構，能確保在低溫環境下產品安全穩定工作，解決了低溫下的溫度漂移影響問題。類型與輸出形式類型

  接近開關按外型形狀可分為圓柱型、方型、溝型、穿孔（貫通）型和分離型等。圓柱型比方型安裝方便，但其檢測特性相同。溝型的檢測部位是在槽內側，用于檢測通過槽內的物體；貫通型在我國應用較少，在日本較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測裝置等。不過暫未明確JKL15 - M4I45B具體屬于哪種外型形狀。

  輸出形式

  接近開關按供電方式可分為直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。由于未提及JKL15 - M4I45B的具體輸出形式，推測它可能具有直流三線制中NPN或PNP的輸出形式，因為直流三線式接近開關的輸出型有NPN和PNP兩種，PNP輸出接近開關一般應用在PLC或計算機作為控制指令較多，NPN輸出接近開關用于控制直流繼電器較多，在實際應用中要根據控制電路的特性進行選擇其輸出形式。接線注意事項

  不同線制的接近開關接線方法不同：

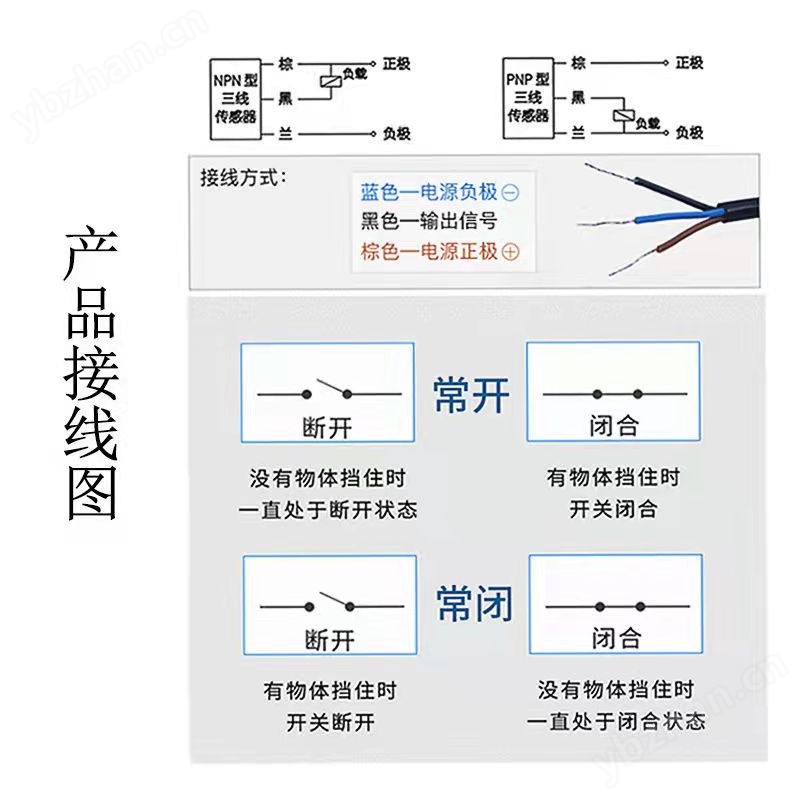

• 直流三線接近開關：三根線分別是棕色線接電源正，藍色線接電源負，黑色線作為輸出信號接負載3。

• 交流二線型開關：將負載和接近開關串聯后接在交流電源端。

鋼卷小車接近開關JKL15 - M4I45B 一開一閉

接近開關按供電方式可分為；直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。
兩線制接近開關
兩線制接近開關安裝簡單，接線方便；應用比較廣泛，但卻有殘余電壓和漏電流大的缺點。
直流三線式
直流三線式接近開關的輸出型有NPN和PNP兩種，70年代日本產品絕大多數是NPN輸出，西歐各國NPN、PNP兩種輸出型都有。PNP輸出接近開關一般應用在PLC或計算機作為控制指令較多，NPN輸出接近開關用于控制直流繼電器較多，在實際應用中要根據控制電路的特性進行選擇其輸出形式。

 接近開關按供電方式可分為；直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。

接近開關有兩線、三線之分，三線制的有PNP、NPN兩種接法，分別對應相應的PLC輸入點，比如源型和漏型的輸入點。接線時可以根據線的顏色區分，棕色或者紅色接電源正極，藍色接電源負極，黑色接輸入信號。

接近開關使用方法：

1，在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。

2，在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。

接線與調試注意事項

• 接線方式：

• 棕色線（+V）：接電源正極（通常10-30V DC）。

• 藍色線（-V）：接電源負極。

• 黑色線：NO輸出。

• 白色線：NC輸出（具體以說明書為準）。

• 調試步驟：

1. 確保開關與金屬目標的距離≤4mm（M4感應距離）。

2. 用萬用表檢測NO/NC觸點的通斷狀態是否符合預期。

3. 在PLC或控制系統中驗證信號響應。

接近開關的使用選擇好檢測對象物質，正確接線，然后安裝時，把檢測距離調好。接近開關的主要與二次電氣元件組合使用，如中間繼電器，交流接觸器、電磁閥等。

接近傳感器在布線及接線時應注意的問題：
1)電力線、動力線應盡量遠離接近開關引線，無法避免時應將電金屬管套在外部并接地，以防開關損壞或誤動作；
2)嚴禁通電接線，并應按接線輸出回路原理圖接線；接近開關總代理
3)不要用兩個接近開關的輸出線控制同一個繼電器的同一個線圈，否則將無法辨認動作的來源，有時甚至產生誤動作。
接近開關安裝過程中應注意事項：
1)被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關；
2)用手拉拽接近開關引線會損壞接近開關，安裝時在引線距接近開關10厘米處用線卡固定牢固；
3)不應用腳踏接近開關，安裝時設置保護罩殼；
4)開關使用距離應設定在額定距離的80%以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。
5）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外;在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
6）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離;并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。

接近開關使用注意事項：
1、直流型開關必須用直流穩定壓電源，并確保穩壓電源波紋Vpp≤10%，絕緣變壓器的次級交流電源經全波整流后，用電解電容濾波（一般為470-1000uF)后的直流電源，用用直流穩壓器供電。（特別注意：未經電容濾波不能使用）。

2、兩線制開關必須先進負載再接至電源，若直接連接電源會使開關損壞。

3、開關不得超過額定技術參數使用。

4、嚴禁通電接線，嚴格按接線圖上色標接線。考慮到使用環境的影響，調整開關感應面與檢測體之間的距離，一般取額定動作距離Se的80%。
5、若有高壓線和動力線通過接線開關電線附近時，為防止開關受感應誤動作或損壞，請用單獨金屬管屏蔽。

6、直流型開關使用電感性負載時，若系統有較大干擾脈沖時，請在開關斷接干擾脈沖抑制器件。

7、兩線制開關一般不宜并聯或串聯使用，建議改用繼電器串，并聯使用。

8、不同材質的金屬檢測體對動作距離的影響：
9、電容式接近開關動作距離可通過靈敏度微調電位器進行調節(切記在距離臨界狀

使用接近開關需注意：

1.請不要用在日光下或水濺的地方，本產品盡量避免用在戶外

2.請不要將接近開關的電線靠近電力線、高壓線，為防止誤動作和破損，請單獨設置金屬配管進行配線

3.請不要過分的拉扯電線

4.請不要使接近開關受強烈沖擊

5.請不要將接近開關用在有化學溶劑的環境，比如：強堿、強酸

6.請不要過分的用力緊固，緊固時請加用墊圈

關于接近開關維護保養：

為了使接近開關長期穩定工作，和一般的控制機器一樣，請進行下列定期檢查

1.檢測物體及接近開關的安裝位置有無偏移、松動、變形等

2.配線接連部位有無松動、接觸不良、斷線

3.有無附粘金屬粉塵等堆積物

4.使用溫度條件、周圍環境條件等有無異常

5.檢測距離有無異常
