用戶端消耗著整個電網80%的電能，用戶端智能化用電管理對用戶可靠、安全、節約用電有十分重要的意義。構建智能用電服務體系，推廣用戶端智能儀表、智能用電管理終端等設備用電管理解決方案，實現電網與用戶的雙向良性互動。用戶端急需解決的研究內容主要包括：表計，智能樓宇、智能電器、增值服務、客戶用電管理系統、需求側管理等課題。

電能計量管理系統通過對用戶端用電情況進行細分和統計，以直觀的數據和圖表向管理人員或決策層展示各分項用電的使用消耗情況，便于找出高耗能點或不合理的耗能習慣，節約電能，為用戶進一步節能改造或設備升級提供準確的數據支撐。

02應用場所

2.1 辦公建筑（商務辦公、機關辦公建筑等）；

2.2 商業建筑（商場、金融機構建筑等）；

2.3 旅游建筑（賓館飯店、娛樂場所等）；

2.4 科教文衛建筑（文化、教育、科研、醫療衛生、體育建筑等）；

2.5 通信建筑（郵電、通信、廣播、電視、數據中心等）；

2.6 交通運輸建筑（機場、車站、碼頭建筑等）。

03系統架構





04系統功能

4.1 實時監測

系統人機界面友好，以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數、電能等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分狀態，以及有關故障、告警等信號。





4.2 電能統計報表

系統以豐富的報表支撐計量體系的完整性。系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。該功能使得用電可視透明，并在用電誤差偏大時可分析追溯，維護計量體系的正確性。





4.3 詳細電參量查詢

在配電一次圖中，當鼠標移動到每個回路附近時，鼠標指針變?yōu)槭中危髽?biāo)單擊可查看該回路詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線及24小時電壓趨勢曲線。





4.4 運行報表

系統具有實時電力參數和歷史電力參數的存儲和管理功能，所有實時采集的數據、順序事件記錄等均可保存到數據庫，在查詢界面中能夠自定義需要查詢的參數、時間或選擇查詢近期更新的記錄數據等，并通過報表方式顯示出來。用戶可以根據需要定制運行日?qǐng)?bào)、月報，支持導出Excel格式文件，還可以根據用戶要求導出PDF格式文件。





4.5 變壓器運行監視

系統對配電系統總進線、主變壓器、重要負荷出線的運行狀態進行在線實時監視，用曲線顯示電流、變壓器運行溫度、有功需量、有功功率、視在功率、變壓器負荷率等運行趨勢，分析變壓器負荷率及損耗，方便運行維護人員及時掌握運行水平和用電需求，確保供電安全可靠。





4.6 實時報警

系統具有實時報警功能，系統能夠?qū)ε潆娀芈窋嗦菲鳌⒏綦x開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件進行實時監測，并根據事件等級發出告警。系統報警時自動彈出實時報警窗口，并發出聲音或語音提醒。



4.7 歷史事件查詢

系統能夠?qū)b信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。





4.8 電能質量監測

系統可以對整個配電系統范圍內的電能質量進行持續性的監測，運行維護人員可以通過諧波分析棒圖、報表掌握進線、變壓器、重要回路的電壓、電流諧波畸變率、諧波含量、電壓不平衡度等，及時采取相應的措施，降低諧波損耗，減少因諧波造成的異常和事故(該功能需要選配帶諧波監測功能的電力儀表，不需要可刪除。





4.9 遙控操作

系統支持對斷路器、隔離開關、接地刀等進行分、合遙控操作。系統具有嚴格的密碼保護和操作權限管理功能，對于每次遙控操作，系統自動生成操作記錄，記錄內容包含操作人、操作時間、操作類型等。實現該功能需要斷路器本身具有電操機構及保護保測控裝置具備遙控功能等硬件設備的支持。





4.10 用戶權限管理

系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如配電回路名稱修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。





4.11 通訊狀態圖

系統支持實時監視接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通訊狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。從而方便運行維護人員實時掌握現場各設備的通訊狀態，及時維護出現異常的設備，保證系統的穩定運行。





05產品選型









06產品介紹

6.1 DTZ1352 三相四線智能電能表





6.1.1主要功能

電能計量：可計量正、反向、組合有功總、尖、峰、平、谷電能。組合有功電能根據有功組合方式特征字任意設置。可分別計量 A、B、C 相正向、反向和四象限電能。

時段費率功能：電能表可支持四種費率（尖、峰、平、谷）切換。具有兩套時區表和兩套日時段表方案。

測量及監測功能：實時測量總A、B、C 各相的電壓、電流、相角、視在功率、有功功率、無功功率、功率因數及電網頻率，并且顯示功率的方向。

通信功能：通信支持遠紅外、RS485 通信 (支持 2 路 RS485)。

停電抄表功能：本表裝有停電抄表電池，在停電狀態下通過上翻鍵和下翻鍵喚醒電表。

6.1.2 安裝方式

壁掛式

6.1.3 應用

電網公司要求的安裝場合

6.2 AEM96三相多功能電能表





6.2.1 主要功能

測量功能：三相電流、電壓、功率、頻率、總正反向有功電能統計、總正反向無功電能統計；提供上24 時、上31日以及上12月的電能數據統計

電能質量：電壓、電流不平衡度，電壓、電流總諧波及2-31分次諧波。

需量：電流、功率需量及實時電流，功率需量。

準確級精度：0.5s級。

通訊方式：RS485。

6.2.2 安裝方式

嵌入式安裝

6.2.3 應用

可廣泛應用于多種控制系統，SCADA 系統和能源管理系統中。

6.3 DTSD1352三相導軌式電能表





6.3.1 主要功能

測量功能：三相電流、電壓、功率、頻率、總正反向有功電能統計、總正反向無功電能統計。

準確級精度：有功0.5S。

電流信號接入：直接接入10（80)A 經CT接入1（6）A。

電壓信號：100V 380V。

通信：RS485接口，支持MODBUS-RTU或者DL/T645通訊協議，紅外通訊。

6.3.2 安裝方式

標準35mm導軌安裝

6.3.3 應用

用于政府機關和大型公建中對電能的分項計量，也可用于企事業單位作電能管理考核。

6.4 DDSD1352單相導軌式電能表





6.4.1 主要功能

測量功能：單相電流、電壓、功率、頻率、總正反向有功無功電能統計。

準確級精度：有功1.0級。

電流信號接入：直接接入10（60)A。

電壓信號：220V。

通信：RS485接口，支持MODBUS-RTU或者DL/T645通訊協議，紅外通訊。

6.4.2 安裝方式

標準35mm導軌安裝

6.4.3 應用

用于政府機關和大型公建中對電能的計量，也可用于企事業單位作電能管理考核。

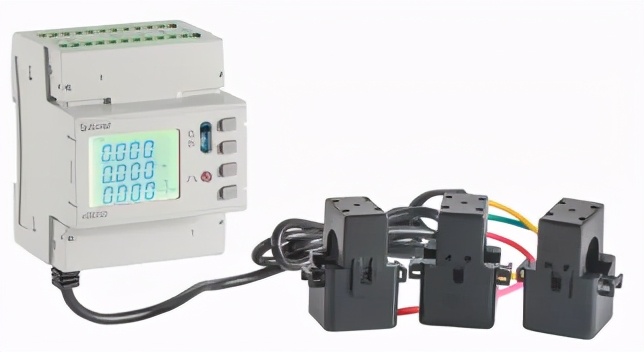

6.5 ADW200導軌式多回路電力儀表





6.5.1 主要功能

測量功能：可測量4路三相回路的電流、電壓、功率、頻率、各回路正反向有功電能統計、正反向無功電能統計，需量。

電能質量：電壓、電流不平衡度，電壓、電流總諧波及2-31分次諧波。

需量：電流、功率需量及實時電流，功率需量。

準確級精度：1.0級。

電流信號規格：外置開口式CT（5A,100A,400A,600A）。

通訊方式：RS485、 LORA無線通訊（ADW220）。

ADW210具有顯示和按鍵操作。

6.5.2 安裝方式

標準35mm導軌安裝

6.5.3 應用

適用于現場不方便拆線的改造線路，可方便對接各類系統和平臺。

07現場安裝圖





配電柜





柜內安裝圖片
