安科瑞 戴玥

ASD系列開關柜綜合測控裝置產品概述

ASD系列開關柜綜合測控裝置適用于電網3～35kV系統中置柜、手車柜、固定柜、環網柜等多種開關柜，可替代帶電顯示儀、溫濕度控制器、開關位置信號燈、控制開關（按鈕）、模擬牌及電測儀表等傳統二次元件，使開關柜盤面整潔、美觀，易于調試維護。廣泛應用于電廠、電力系統配網、廠礦及建筑等各個領域。

國家標準及行業標準

GB/T 17626.2-2018

電磁兼容 試驗和測量技術 靜電放電抗擾度試驗

GB/T 17626.3-2016

電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗

GB/T 17626.4-2018

電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗

GB/T 17626.6-2017

電磁兼容 試驗和測量技術 射頻場感應的傳導擾抗擾度

DL/T 538-2006

高壓帶電顯示裝置技術條件

GB/T 2423.1

電工電子產品環境試驗 2部分

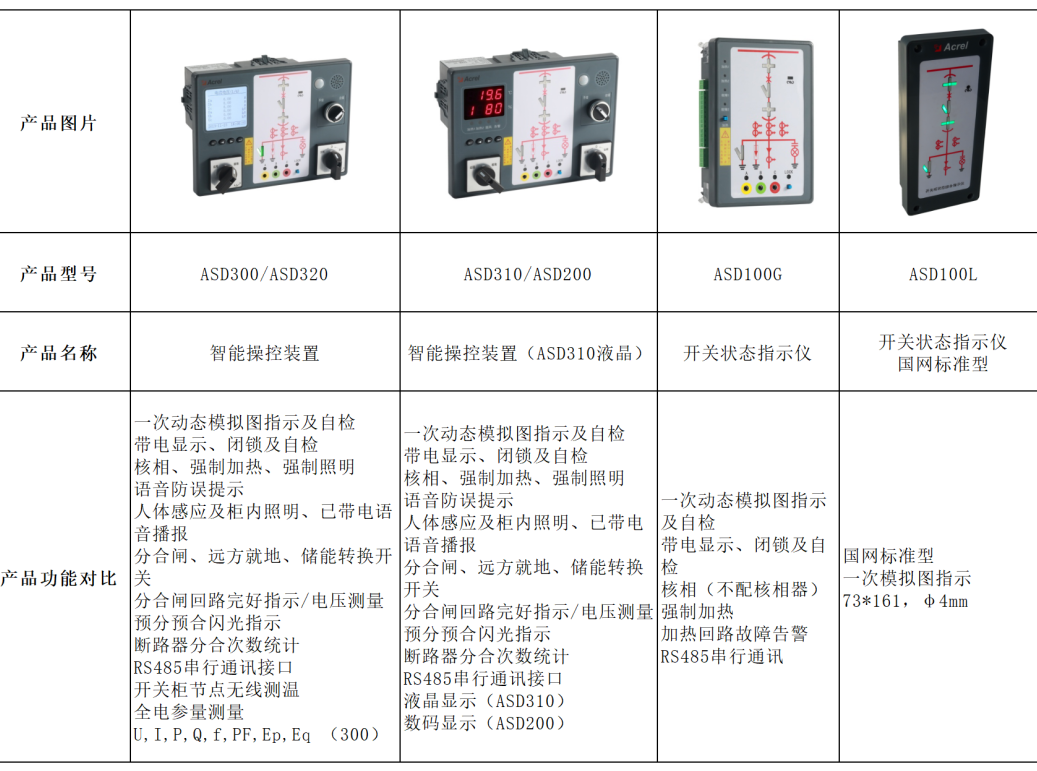

ASD系列開關柜綜合測控裝置產品選型











ASD300開關柜智能操控裝置

主要功能

ASD300開關柜綜合測控裝置，具有一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及自檢/閉鎖、驗電核相、自動溫濕度控制及顯示（帶強制加熱）、加熱回路故障告警、斷電告警、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、語音防誤提示、柜內照明控制、斷路器分合次數統計、預分預合閃光指示、分合閘回路完好指示、分合閘回路電壓測量、RS485串行通訊接口等功能，還集成了全電參量測量功能，并可選配無線測溫模塊實現高壓電氣接點溫度監測，能替代除微機綜合保護裝置外的所有二次元件，實現測控一體。

技術參數

■工作電源：AC/DC 220V、AC/DC 110V自適應

■狀態輸入要求：無源干接點輸入（狀態顯示裝置內部自帶電源）

■溫濕度測量及控制精度：溫度≤1℃；相對濕度≤5%

■電參量測量精度：電流、電壓、功率、有功電度0.5級

■無線測溫：可搭配ATE系列無線測溫傳感器使用，測溫范圍-50℃～125℃

■加熱、報警輸出容量：AC220V/5A

■帶電顯示要求：額定電壓下帶電傳感器二次側對地短路電流>200uA（10kV系統，傳感器容值≥100pF；35kV系統，傳感器容值≥35pF；6kV系統，傳感器容值≥180p）

■通訊：RS485串行通訊接口，Modbus-RTU協議

ASD320開關柜智能操控裝置

主要功能

ASD320開關柜智能操控裝置，具有一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及自檢/閉鎖、驗電核相、自動溫濕度控制及顯示（帶強制加熱）、加熱回路故障告警、斷電告警、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、語音防誤提示、柜內照明控制、斷路器分合次數統計、預分預合閃光指示、分合閘回路完好指示、分合閘回路電壓測量、RS485串行通訊接口等功能，并可搭配無線測溫模塊實現高壓電氣接點溫度監測，實現測控一體。

技術參數

■工作電源：AC/DC 220V、AC/DC 110V自適應

■狀態輸入要求：無源干接點輸入（狀態顯示裝置內部自帶電源）

■溫濕度測量及控制精度：溫度≤1'℃；相對濕度≤5%

■無線測溫：可搭配ATE系列無線測溫傳感器使用，測溫范圍-50℃～125℃

■加熱、報警輸出容量：AC220V/5A

■帶電顯示要求：額定電壓下帶電傳感器二次側對地短路電流>200uA（10kV系統，傳感器容值≥100pF；35kV系統，傳感器容值≥35pF；6kV系統，傳感器容值≥180pF）

■通訊：RS485串行通訊接口，Modbus-RTU協議

ASD200開關柜智能操顯裝置

主要功能

ASD200開關柜智能操顯裝置，具有一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及自檢/閉鎖、驗電核相、自動溫濕度控制及顯示（帶強制加熱）、加熱回路故障告警、斷電告警、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、語音防誤提示、柜內照明控制、斷路器分合次數統計、預分預合閃光指示、分合閘回路完好指示、分合閘回路電壓測量、RS485串行通訊接口的功能，簡化了開關柜盤面設計和生產。

技術參數

■工作電源：AC/DC 220V、AC/DC 110V自適應

■狀態輸入要求：無源干接點輸入（狀態顯示裝置內部自帶電源）

■溫濕度測量及控制精度：溫度≤1℃；相對濕度≤5%

■加熱、報警輸出容量：AC220V/5A

■帶電顯示要求：額定電壓下帶電傳感器二次側對地短路電流>200uA（10kV系統，傳感器容值≥100pF；35kV系統，傳感器容值≥35pF；6kV系統，傳感器容值≥180pF）

■通訊∶RS485串行通訊接口，Modbus-RTU協議

ASD100G開關狀態顯示儀

主要功能

ASD1006開關狀態指示儀，具有一次回路動態模擬圖指示、彈簧儲能指示、高壓帶電顯示及自檢/閉鎖、驗電核相、自動溫濕度控制（帶強制加熱）、加熱回路故障報警、斷電告警、RS45串行通訊接口等功能，外形小巧、安裝接線方便，具有較高的性能價格比。

技術參數

■工作電源：AC/DC 220V、AC/DC 110V自適應

■狀態輸入要求：無源干接點輸入（狀態顯示裝置內部自帶電源）

■溫濕度測量及控制精度：溫度≤1℃；相對濕度≤5%

■溫濕度控制參數：溫度≤5℃或濕度≥85%，啟動加熱；溫度≥40℃，啟動鼓風

■加熱、報警輸出容量：AC220V/5A

■帶電顯示要求：額定電壓下帶電傳感器二次側對地短路電流>200uA（10kV系統，傳感器容值≥100pF；35kV系統，傳感器容值≥35pF；6kV系統，傳感器容值≥180pF）

■通訊：RS485串行通訊接口，Modbus-RTU協議

ASD100L開關狀態顯示儀

主要功能

ASD100L開關狀態顯示儀，具有一次圖動態模擬指示功能，外形小巧、安裝接線方便，具有較高的性能價格比。

技術參數

■工作電源：AC/Dc220V、AC/Dc 110v自適應

■狀態輸入要求：無源干接點輸入（狀態顯示裝置內部自帶電源）
