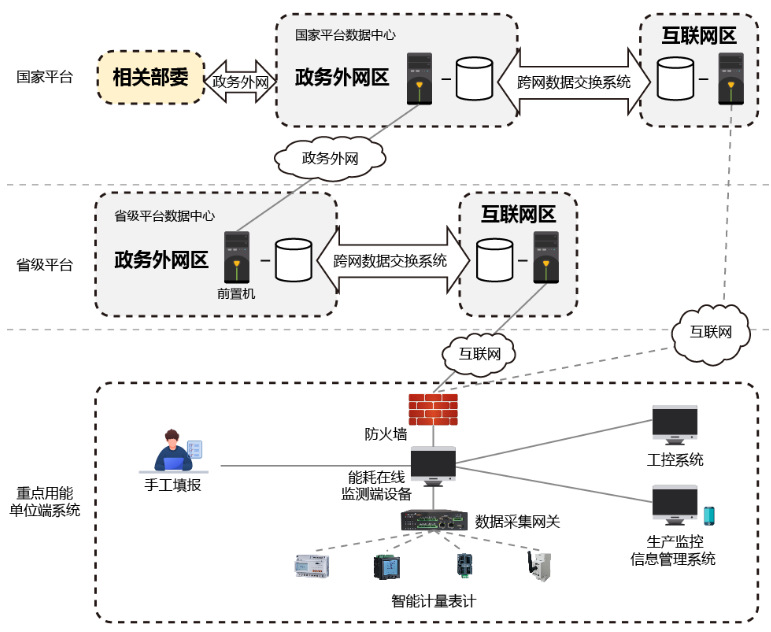

重點用能單位在線監測與數據上傳系統整體結構：

   三級平臺+端設備：重點用能單位能耗在線監測系統采用“國家平臺+省級平臺+重點用能 單位端系統”的架構，為各部委、各級節能主管部門和質監部門、 重點用能單位等用戶提供不同層次的服務。

   國家平臺：國家平臺指設立在國家節能主管部門，接收、存儲、匯總、分析 全國重點用能單位能源相關數據的國家數據中心，為相關政府部 門、用能單位、社會公眾提供應用服務，也稱“國家數據中心”。

   省級平臺：省級平臺是部署在?。▍^、市）相關部門，接收、存儲、匯總、分 析本地區內重點用能單位能耗在線監測數據，為本地相關政府部門、 用能單位提供應用服務，也稱“省級數據中心”。

   端系統：指重點用能單位接入端系統，是對企業能源轉換、輸配、利用和回收實施動態監測和管理的信息系統 。

   端設備：放置在重點用能單位，用于采集、分析、匯總用能單位能耗數據并 將數據上傳到系統平臺的設備。

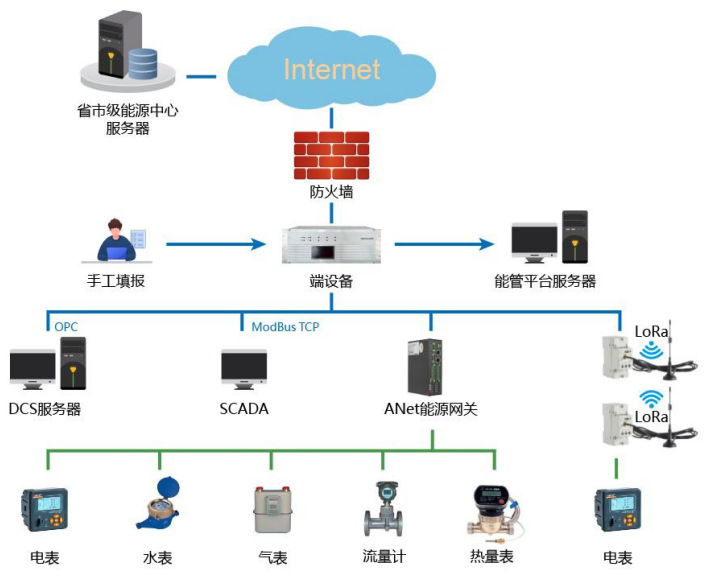

端系統結構：

   根據《重點用能單位能耗在線監測系統推廣建設工作方案》的要求，重點用能單位接入端系統部 署在重點用能單位內部，由重點用能單位負責建設。 主要功能: 通過計量儀表、工控系統等采集、匯總本單位能耗數據，將數據上傳至省級平臺，或直接上傳至國家平臺;

   重點用能單位接入端系統要通過網閘、防火墻、 隔離等安全措施，確保內部系統安全和數據安全；

   要具備遠程升級維保、一端多傳、接收國家 和省級平臺推送信息和用能單位自身能源管理所 需的功能。
