近年來，電動自行車已逐步成為城市出行的重要交通工具之一，但與此同時，電動自行車引發的火災也呈多發、頻發趨勢，由于電動自行車充電不當，引燃電動車的塑料部件，造成人員和財物的巨大損失。

電動車自行車智能充電設備在充電的過程中能夠?qū)Τ潆娗闆r進行實時監測，具有過流保護、零電流等安全保護功能，一旦發現有大功率的充電改裝車充電或者電池老化的電動自行車充電，或者充電器發生短路等安全隱患，會及時告警。物業、消防等管理部門通過后臺的告警信息及時作進一步處理，做到消防安全預警。

在上海的某些社區，就安裝了智能電動車充電設備，為社區居民提供便利，方便社區管理實施非機動車智能充電站項目，項目解決了社區住戶電瓶車充電的安全及管控等問題。

1、概述

電瓶車智能充電樁是新一代電動自行車智能充電設備，具有交流輸出電源遠程通斷控制、充電安全控制、電度計量、按時計費功能于一體的交流供電裝置，該裝置能通過電動自行車的車配充電器為電動自行車充電。支付方式可選擇刷卡、掃碼、免費充電使用，設備內部可引出10路出線至插座，通過兩輪電動自行車的車配充電器完成充電?？蛇B接云平臺給用戶提供安全可靠及智能化的充電服務。

2、型號說明





3、技術參數





● 電瓶車智能充電樁至多可外接10路插座，每個插座只支持一臺電瓶車通過車配充電器充電。
● 電瓶車智能充電樁可支持刷卡、掃碼兩種付費充電模式，具體設備支付功能以訂貨要求為準。掃碼充電功能需與云平臺聯網后使用。
● 電瓶車智能充電樁具備語音播報功能。
● 電瓶車智能充電樁可以按時間或電量充電。
● 功率識別，電瓶車智能充電樁具備檢測大功率負載功能，可以設定功率報警值，達到報警值時會斷開對應充電回路，防止用戶私接插線板給多臺電瓶車充電或大功率設備進行充電。出廠默認設定300W。
● 電瓶車智能充電樁支持多次刷卡或掃碼后，再按鍵充電的功能，充電時間將自動累加。出廠默認設定1次，即刷卡或掃碼1次按鍵后，才能再次刷卡或掃碼。
● 電瓶車智能充電樁可開啟免費充電功能
● 故障回路識別，電瓶車智能充電樁可判斷繼電器故障或計量故障導致的故障回路，顯示該回路故障信息，斷開回路。
● 斷電記憶，當出現電網停電時，來電恢復后可繼續使用剩余的時間充電。

● 空載保護，用戶拔掉充電器或充電器插頭未插緊，若還有剩余時間或電量，則會發出報警，同時在已設定的一定時間內關閉該回路供電。
● 充滿自停，電瓶車充滿電量后，若還有剩余時間或電量，則會發出報警，同時在已設定的一定時間內關閉該回路供電。
● 短路保護，電瓶車智能充電樁每個出線回路均設置有熔斷器保護，在發生短路意外時，會使熔斷器熔斷。
● 箱內過溫保護，也可根據需求設置夜間禁止充電時間。

5、外觀參數









6、安裝要求

● 機箱后蓋設計采用防盜內嵌式設計，后蓋設有膨脹螺絲孔，如圖（一）安裝時在相應的墻體上打好6毫米膨脹螺絲將后蓋固定在墻上，若安裝在室外，應做好防雨雨棚。
● 根據一般電瓶車充電器電纜線的長度，其主機安裝高度為箱底部距離地面100-130厘米，輸出端口（插座）距離地面70-80厘米，每個端口（插座）之間的距離保持70-100厘米為宜。
● 機器運行由一臺主機和10個插座組成，從機器內出線端子排引出10路至現場插座，用電動車自帶的充電器充電。一臺機器分別可以控制十個插座的通斷電時間。

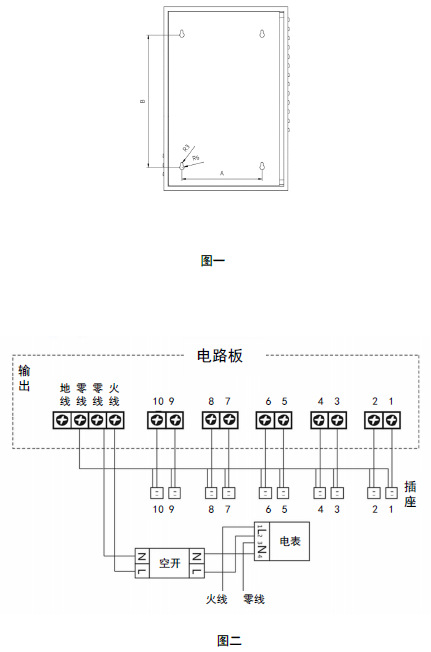

● 后蓋安裝孔示意，如圖（一）所示，進出線接線示意，如下圖（二）





 安裝實例：
