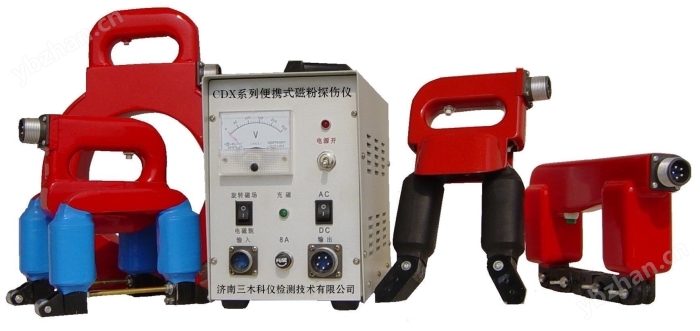

CDX-Ⅱ型便攜式磁粉探傷儀（交直流多功能型）除具有便攜式機種一切優點外，還具有移動式機種的某些長處，儀器面板下部裝有兩個輸出插座，可分別供給Ｅ型、Ａ型、Ｄ型探頭和Ｏ型環探線圈所需的交流電流。直流輸出只可用于Ａ型和Ｄ型磁軛探頭對工件進行直流磁化，可選配Ｅ、Ｄ、Ｏ、Ａ四種探頭，直流檢測時請將E/D撥檔開關撥至D檔，此時直流輸出航空插座可連接Ａ或Ｄ型探頭；交流檢測時請將E/D撥檔開關撥至E檔，此時交流輸出航空插座可連接Ｅ、Ｄ、Ｏ、Ａ型中的任一種探頭。

該設備共有四種可選探頭

1、馬蹄探頭：（A型）它可以對各種角焊縫，大型工件的內外角進行局部探傷。

2、旋轉探頭：（E型）能對各種焊縫、各種幾何形狀的曲面、平面、管道、鍋爐、球罐等壓力容器進行一次性顯示缺陷和傷痕。

3、電磁軛探頭：（D型）它配有活關節，可以對平面、曲面工件進行探傷。

4、磁環：（O型）它能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞痕（疲勞裂痕均垂于軸向）及為方便，用它還可以對工件進行遠離法退磁。

總之，該儀器是多種探傷儀的給合體，功能與適用范圍廣，尤其應用于不允許通電起弧破表面零件的探傷。

主要技術指標

1、提升力

⑴旋轉探頭： 10kg

⑵磁軛探頭： 大于5kg（AC）（代活關節）

⑶馬蹄探頭： 大于4kg

⑷磁 環： 1800TA

2、探頭極距：

⑴旋轉探頭： 80mm

⑵磁軛探頭： 25-250mm可調

⑶馬蹄探頭： 0-160mm可調

⑷磁 環： 150mm

3、探頭工作電壓：AC36V

4、探頭工作電流：約8-12A

5、電源工作電壓：AC220V±10%50HZ

6、磁場選擇：交直流

7、靈敏度：可清晰完整地顯示（15/100）A型標準試片上的刻槽。

8、外型尺寸：260×140×170mm

9、重量：主機重9kg，旋轉磁場探頭重3.5kg，旋軛探頭重2.5kg，磁環重3kg，馬蹄探頭重2kg

標準配置

1、主機                            1臺

2、探頭                            4只

3、電源線                        1根

4、輸出線                        1根

5、照明燈泡 5W/12V       5只

6、保險絲 8A                   5只

7、說明書/合格證/保修卡 1份
