WJ.WCL型雷達水位計(5m量程)
產品介紹
WJ.WCL(5m)雷達水位計為成都萬江港利科技股份有限公司自主研發設計的一款非接觸式水位監測設備。WJ.WCL(5m)雷達水位計主要結構包括:發射機、發射天線、接收機、接收天線、信號處理、變送單元、電源模塊、數據錄取設備、抗干擾等輔助設備。
WJ.WCL(5m)型雷達水位計基于精確時間測量的電磁波測距技術,傳感器發射電磁波照射水面并接收其回波,發射波與接收波的時間間隔與天線到被測介質表面的距離成正比,且電磁波以光速在空間中傳播,由此獲得水面至電磁波發射點的距離信息。
系統特點
? 非接觸式測量,無機械磨損
? 體積小、重量輕、成本低、壽命長、方便安裝
? 波面大、能量大、測量點多、大大提高了測量精度和可靠性
? 幾乎不受腐蝕、泡沫、大氣中水蒸氣、溫度和壓力變化的影響
? 無人值守,全天候
? 信噪比高,即使在波動的情況下也能獲得更優的性能
? 測量范圍可達7m,滿足大部分測量環境
? 發射功率低,無污染,對人體和環境無害
產品參數
量程 | 5米 |
精度 | ±0.01%FS |
工作溫度 | -40-+85攝氏度 |
工作電壓 | 8-24V |
接線 | 防水航空插頭 |
功耗 | 1.6w(10s更新數據) |
輸出信號 | 標準MODBUS協議 |
外殼 | 鑄鋁,ABS,IP67 |
顏色 | 黑色 |
安裝附件 | 安裝支架、不銹鋼六角螺帽 |
銘牌 | PVC |

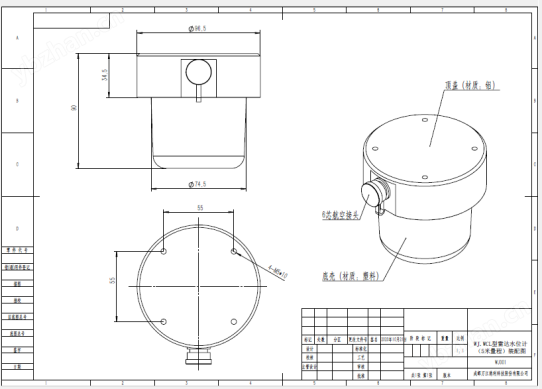

結構尺寸
適用范圍
WJ.WCL(5m)雷達水位計適用于江水水位,明渠水位,水庫壩前、壩下尾水水位監測,也可用于山洪,防汛,塔井水位監測,特別適合自動水位監測系統,城市供水,排污水位監測系統。根據內置RTU可輕松實現水位采集與傳輸,輕松對接數據庫平臺,并在云平臺上查看測量信息。支持數字(RS485、RS232)或者模擬(4-20mA)的方式傳輸測量結果,采用標準Modbus-RTU協議。
現場案例
