>>>產品概述
MNS低壓抽出式開關柜是一種用標準模件由工廠組裝的組合式機柜。框架的基本零件為帶有25mm間隔模數孔的C型骨架(DIN43660)
MNS低壓抽出式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼、交通能源、輕工紡織等廠礦企業和住宅小區、高層建筑等場所,作為交流50~60Hz,額定工作電壓交流660V及以下的電力系統和配電設備的電能轉換、分配及控制之用。
MNS低壓抽出式開關柜符合GB 7251.1《低壓成套開關設備》及JB/T 9961《低壓抽出式成套開關設備》國家專注標準并符合IEC 439-1口碑專注標準。
>>>型號及含義
>>>使用環境條件
? 周圍空氣溫度:上限+40℃,下限-5℃,并且24h內其平均溫度不高于+35℃;
? 大氣條件:空氣清潔,相對濕度在高溫度為+40℃時不超過50%,在較低溫度時允許有較高的相對濕度,例如+20℃時為90%,但應考慮到溫度變化,有可能會偶然地產生凝露;
? 海拔高度:不超過2000m;
? 如果上述使用條件不能滿足時,應與我司協商解決;
? 當本裝置適用于海上石油鉆采平臺和核電站時,應另行簽訂技術協議;
>>>主要技術參數
? 電氣性能
? 防護等級
>>>結構特點
MNS低壓抽出式開關柜柜架采用優良敷鋁鋅板彎制成零部件,通過自攻鎖緊螺釘或六角螺釘緊固互相連接而成,再按方案變化需要,配置相應的門、封板、隔板、安裝支架以及母線、功能單元等零部件,組裝成一臺完整的裝置,裝置內部零部件尺寸、隔室尺寸實行模數化(模數單位E=25mm),具有如下特點:
? 結構合理、技術水平較高。MNS開關柜的額定載流量、分斷能力、動熱穩定性能指標均高于其它類型的低壓開關柜,并且維護方便,性能好;
? 防護性能好。MNS開關柜是全隔離型開關柜,內部隔室滿足IEC439-1形式4的柜型,外殼防護等級為IP30、IP40、IP50;
? MNS開關柜的基本骨架為組合裝配式結構,柜體封板采用較高質量的冷軋鋼板,全部框架、內隔板及功能單元采用較高質量的敷鋁鋅板,加工剪切時鋁鋅膜自動隨剪切刀覆蓋剪切口,因此剪切口具有較強的自愈能力,并不會輕易發生腐蝕或生銹現象,柜體采用冷軋板的金屬結構件都經過鍍鋅防腐(以實際報告為主)處理;
? MNS開關柜采用C型直柱,通過鋼制自攻螺絲和8.8級螺栓裝配而成。具有足夠的機械強度,可以保護元件安裝后及操作時無搖晃、不變形。開關柜內的每個柜體分隔為三室,即水平母線隔室、功能單元隔室、電纜室,各隔室之間采用較高強度阻燃環保型塑料功能板和敷鋁鋅板相互隔開;
? MNS開關柜以8E為基本單元(E=25mm),功能單元有8E/4、8E/2、8E、12E、16E、24E、32E、72E,一臺MCC柜比較多可布置36個功能單元,可實現PC、MCC混裝;
? MNS開關柜根據用途和柜體結構,具有以下幾種柜型
① PC柜:主要安裝框架式斷路器或者大容量刀熔開關,一般用于進線開關柜和大電流配電出線柜;
② MCC柜:主要安裝塑殼斷路器、小型斷路器、接觸器、熱繼電器或者小容量的刀熔開關,一般用于電動機控制中心或者小電流的配電中心;
③ PC與MCC混裝柜:開關柜部分為PC回路,部分為MCC回路,采用混裝結構,可以提高柜體元件的安裝效率,增加柜體空間使用率,減少開關柜數量;
無功補償柜:主要安裝低壓電力電容器和其相應的控制回路,用于系統的低壓無功補償;
? MNS開關柜根據實際需求,可選用抽出式、插拔式/固定式兩種結構形式。抽出式開關柜功能單元為抽屜形式,抽出抽屜后即可進行元器件的更換或者維護工作;插拔式開關柜的功能單元不可移除,利用可插拔的開關等元件進行更換和檢修工作。
? MNS開關柜根據現場的安裝條件等情況,抽出式開關柜具有側面出線和柜后出線兩種形式,側面出現開關柜的電纜倉在開關柜側面,水平母線布置在柜體后部;柜后電纜出線開關柜的電纜倉在開關柜后部,水平母線布置在柜頂。對于兩種開關柜,電纜出線均可在柜體底部或者柜體頂部出線;
>>>柜體尺寸表(單位:mm)
? 動力配電中心(PC)柜
? 抽屜單元
>>>組合方式示意圖

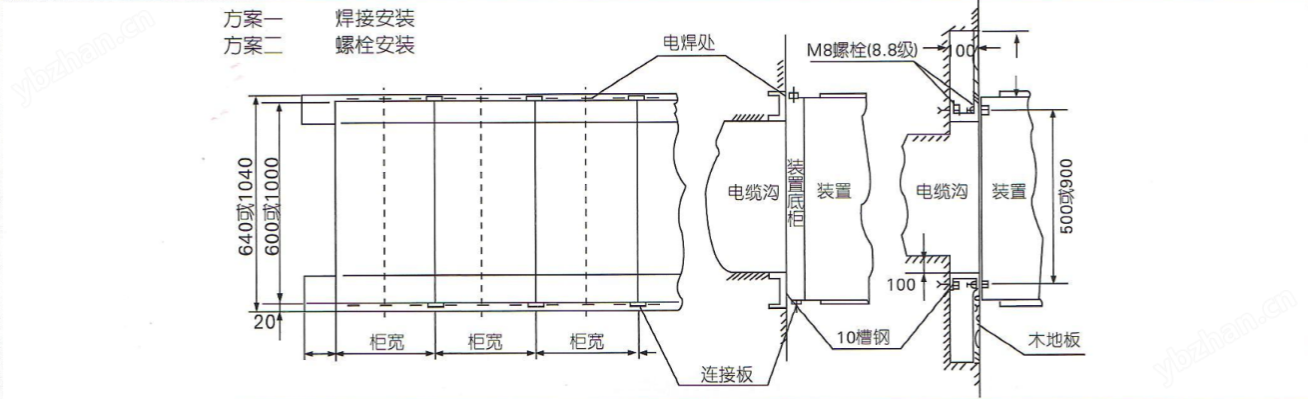

>>>安裝示意圖
>>>訂貨須知
? 一次回路方案及單線系統圖;
? 二次回路原理圖或接線圖;
? 裝置的排列圖和配電室的平面布置圖;
? 每個裝置內所裝各種電器設備的詳細規格和數量;
? 提供水平母線的工作電流和短路電流,如不注明母線規格,則由制造廠選取;
? 提供每個回路的使用名稱(盡量簡短) ,如不提供,制造廠僅供空白符號牌;
? 裝置表面漆膜顏色,如果不注明,則由制造廠選定。
