符合標準: ASTM-A1038-05 DIN 50159-1, JB/T9377-2010
超聲波硬度計LSU100
儀器介紹:
當前，硬度測試可采用的方法有很多種類，比較常用的有布氏、洛式、維氏、里氏試驗法等。其中布氏和洛式試驗力大、壓痕大，對被試樣表面損傷較大、而維氏采用光學法進行測量，需要非常專業的技術人員操作，且都不能對大型工件進行直接的測試；而超聲波硬度計LSU100采用超聲波接觸阻抗法對式樣進行比較測量，具有精度高、速度快、可攜帶、操作簡便等優點。
超聲波硬度計LSU100可測量法蘭盤邊緣和齒輪根部沖壓件、工模、薄板、表面硬化的齒和齒輪槽、錐度部分的硬度測量；以及軸和薄壁管道、容器的硬度測量；車輪、渦輪轉子的硬度測量；鉆頭的刀口的硬度測量；HAZ焊接部位的硬度測量；能覆蓋工業生產中絕大部分的黑色金屬、有色金屬及其合金的硬度測量，是非常理想的硬度測試儀器。
超聲波硬度計LSU100
Features:
測量精度高——可達±3% HV,±1.5HR,±3%HB
測試壓痕小——需用高倍顯微鏡才能觀察到
測量速度快——可在 2 秒內輸出測試結果
大屏幕顯示——直接顯示當前測量值、累計測量值、zui大值、zui小值、平均值及上下偏差
操作簡便——不需要專業培訓即可上手測量
穩定性高——中旺鄭重承諾保固期長達兩年
海量存儲——可同時存儲2000組測量數據
校正簡單——可存儲20組校正數據供調用無須再浪費時間對同一材料反復進行校正
技術參數:
產品名稱 | 超聲波硬度計 |
型號 | LSU-100 |
貨號 | 882-121 |
真實試驗力 | 2Kgf(可選1Kgf、5Kgf、10Kgf) |
測量范圍 | HV 50～999 ; HRC10～70 ; HB85～550 |
測量精度 | HV:±3%HV; HRC:±1.5HRC; HB:±3%HB |
壓頭規格 | 136°金剛石壓頭 |
測量方向 | 支持360° |
數據存儲 | 可存儲2000組測量數據和20個校準值 |
硬度標尺 | HV、HB、HRC等 |
數據顯示 | 測量值、zui大值、zui小值、平均值、上偏差、下偏差等Maximum、Minimum、deviation and conversion scale. |
持續工作時間 | 40小時（不開背光燈） |
硬度值讀取 | LCD顯示屏顯示 |
適用環境 | 溫度：-10℃~50℃; 濕度:30%~80% |
工作電壓 | 6V(4節AA電池串聯) |
外形尺寸 | 160x80x31mm |
重量 | 500g（不包括探頭） |
標準配置:
產品名稱 | 貨號 |
主機LSU-100 | 882-121 |
2Kg手動測頭HP-2K | 882-321 |
標準保護帽 | 882-711 |
測頭數據線 | 882-801 |
保修卡 | LDC -100 |
| LDC -100 |
HP-1K | HP-2K | HP-5K | HP-10K |
882-311 | 882-321 | 882-331 | 882-341 |

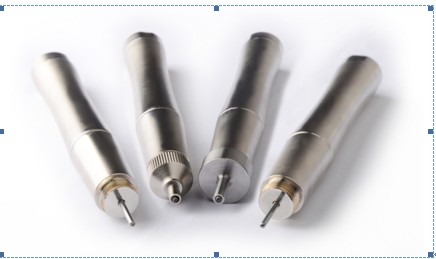

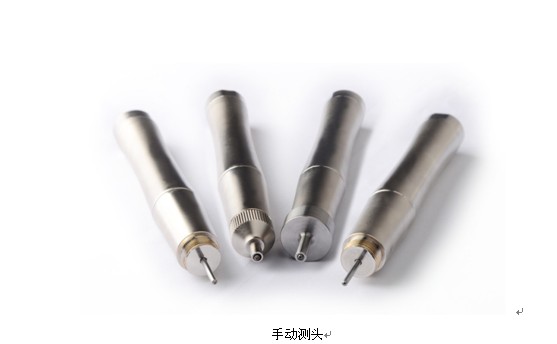

HP-K 測頭參數:
測頭類型 | HP-1K | HP-2K | HP-5K | HP-10K |
貨號 | 882-311 | 882-321 | 882-331 | 882-341 |
配置 | 選配 | 標配 | 選配 | 選配 |
真實試驗力 | 10N | 20N | 50N | 98N |
直徑 | 22mm | 22mm | 22mm | 22mm |
長度 | 154mm | 154mm | 154mm | 154mm |
諧振棒直徑 | 2.4mm | 2.4mm | 2.4mm | 2.4mm |
測量面zui大粗糙度 | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
工件zui小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
工件zui小厚度 | 2mm | 2mm | 2mm | 2mm |
(28~35)HRC | (38~43)HRC | (48~53)HRC | (58~63)HRC |
882-611 | 882-621 | 882-631 | 882-641 |
標準硬度塊參數:
硬度值范圍 | 貨號# | 均勻度 | 粗糙度 | 硬度塊尺寸 |
(28~35)HRC | 882-611 | ±1.5HRC | Ra=0.02um | Ø90x16mm |
(38~43)HRC | 882-621 | ±1.5HRC | Ra=0.02um | Ø90x16mm |
(48~53)HRC | 882-631 | ±1.5HRC | Ra=0.02um | Ø90x16mm |
(58~63)HRC | 882-641 | ±1.5HRC | Ra=0.02um | Ø90x16mm |

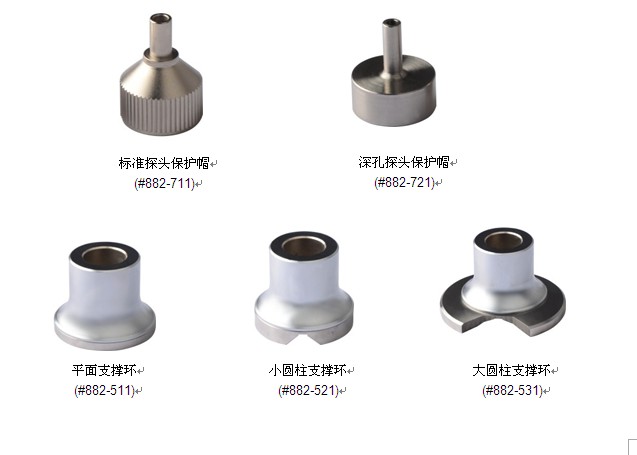

支撐環參:
產品名稱 | 平面支撐環 | 小圓柱支撐環 | 大圓柱支撐環 |
貨號 | 882-511 | 882-521 | 882-531 |
應用范圍 | 平面試樣 | 直徑8-22mm試樣 | 直徑16-80mm試樣 |
