接線

                  （具體請參閱相關規程）

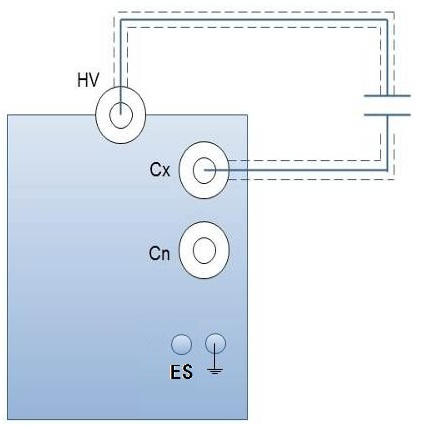

1、正接法

內電壓—內標準—正接法（常規接線）

 2、反接法

內電壓—內標準—反接法（常規接線）

3、CVT測試

1、CVT分別測試

（普通測試）

2、不拆高壓引線測試CVT電容值和介損測量模式：CVT自激法。電壓≤2kV

3、反接屏蔽法測量CVT上端C0的電容值和介損測量模式：反接法。電壓≤2kV

4、電壓互感器

（1）：一次側對二次側

A、接線見圖6-1

B、電壓為2KV

C、正接法                圖6-1 PT接法

（2）：一次側對二次側及地

A、接線見圖6-2

B、電壓為2KV

C、反接法               圖6-2 PT接法

（3）：二次側對一側次及地

A、接線見圖6-3

B、電壓為2KV

C、反接法               圖6-3 PT接法

（4）：末端屏蔽法

A、接線見圖6-4

B、電壓為10KV

C、          正接法              圖6-4 PT末屏法

5、電流互感器

（1）：一次側對二次側

A、接線見圖6-5

B、電壓為10KV

C、正接法               圖6-5  CT接法

（2）：一次側對末屏 (常用)

A、接線參考圖6-6

B、電壓為10KV

C、反接法

（3）：一次側對二次側及地

A、接線見圖6-6           圖6-6  CT接法

B、電壓為10KV

C、          反接法

6、高壓穿墻套管

（1）：芯棒對末屏 (常用)

A、解開末屏接地

B、接線見圖6-7

C、電壓為10KV

D、正接法               圖6-7 套管接法

（2）：芯棒對末屏及地

A、接線見圖6-8

B、電壓為10KV

C、          反接法               圖6-8 套管接法

7、電力變壓器

     （1）：一次繞組對二次繞組

A、接線見圖6-9

B、電壓為10KV

C、正接法                  圖6-9 變壓器接法

（2）：一次繞組對二次繞組及地

A、接線見圖6-10

B、電壓為10KV

C、反接法                  圖6-10 變壓器接法

（3）：二次繞組對一次繞組及地

A、接線見圖6-11

B、電壓為10KV

C、反接法                  圖6-11 變壓器接法

8、絕緣油介損

1.此時杯體為高壓，注意安全;

2.正接法

3.HV用紅色高壓線

4.Cx用黑色測試線，屏蔽層接油杯地

5.電壓2k

6.（C高壓）接HV

7.（A測試）接Cx

8 .（B屏蔽）接地

9、標準電容器，標準介損器

·正接法

   1.HV用紅色高壓線連試品高壓

   2.Cx用黑色測試線連試品低壓

   3.黑色測試線的屏蔽層連試品E

·反接法

   1.試品高壓接地

   2. HV用紅色高壓線連試品低壓

   3.紅色高壓線的屏蔽層連試品E

   4.Cx懸空

   5.桶體已為高壓注意絕緣

注  意：

 · 所有連線虛線為電纜屏蔽層，實線為電纜芯線。

 · 請使用出廠時配套的測試電纜。儀器測量電纜通用，但本儀器屬于高精密測量儀器，測量時請盡量使用儀器出廠時附帶的測試電纜，否則的話可能因電纜自身的屬性差異而影響測量結果的精度。

 · 具體每個接線插座和端子使用何種電纜連接請參考 “面板說明"。

七  使用注意事項

1.      本儀器只能在停電設備上使用，其它設備可不斷電；

2.      儀器自帶有升壓裝置，應注意高壓引線的絕緣及人員安全；

3.      儀器必須可靠接地;

4.      使用本儀器檢測設備前，應先對設備進行絕緣檢測；

5.      確定設備的耐壓等級，正確選擇儀器升壓檔位，以防擊穿設備，損壞儀器；

6.      儀器所配專用高壓電纜出廠時已檢測合格，但測量時仍需遠離人體；

7.      輸入電壓為AC220V±10%，超出范圍都有可能影響測試精度；最大輸入電壓為AC264V，超過此值會造成損壞，對此廠家不予保修；

8.      打印機有可能在搬運過程中因卷紙松動而出現打印卡紙，此時只需將卷紙取出，繞緊后重新裝入；

9.      儀器應注意防潮，防劇烈震動；

10.    發電機供電時應將輸出零線接地，否則會提示接地有誤。
