接近開關GHTA-30K24-50B2FM 帶插頭座是開關型傳感器的一種（即無觸點開關），它既有行程開關特性，同時也具有傳感器的性能，具有性能穩定可靠、頻率響應快、使用壽命長、抗干擾能力強等特點，還有防水、防腐蝕、防震等優點，不需要機械接觸，也不需要任何壓力就能使開關動作，從而驅動直流電或給電腦（PLC）裝置提供控制指令。是一款帶插頭座的接近開關，屬于工業自動化中常用的非接觸式傳感器，接近開關具有結構簡單、靈敏度高、分辨力高，能感受0.01μm甚至更小的位移、無反作用力、動態響應好、能實現非接觸測量、能在惡劣環境下工作等優點，而且隨著新工藝、新材料問世，特別是電子技術的發展，使干擾和寄生電容等問題不斷得以解決，因此越來越廣泛地應用于各種測量中。

主要參數

• 型號：GHTA-30K24-50B2FM

• 檢測距離：30mm (可能因制造商不同有所變化)

• 工作電壓：24V DC (K24表示24V直流)

• 輸出類型：50B2FM 編碼可能表示：

• 50：可能指外殼尺寸或安裝方式

• B：可能表示PNP輸出

• 2：可能表示常開(NO)或常閉(NC)觸點

• FM：可能表示某種特殊功能或認證

典型特征

1. 一體化設計，帶有預裝插頭座，安裝方便

2. 非接觸式檢測，無機械磨損

3. 適用于工業環境

4. 可能具有LED狀態指示燈

常見應用

• 機械設備位置檢測

• 自動化生產線物體檢測

• 物料存在/不存在檢測

• 安全防護裝置

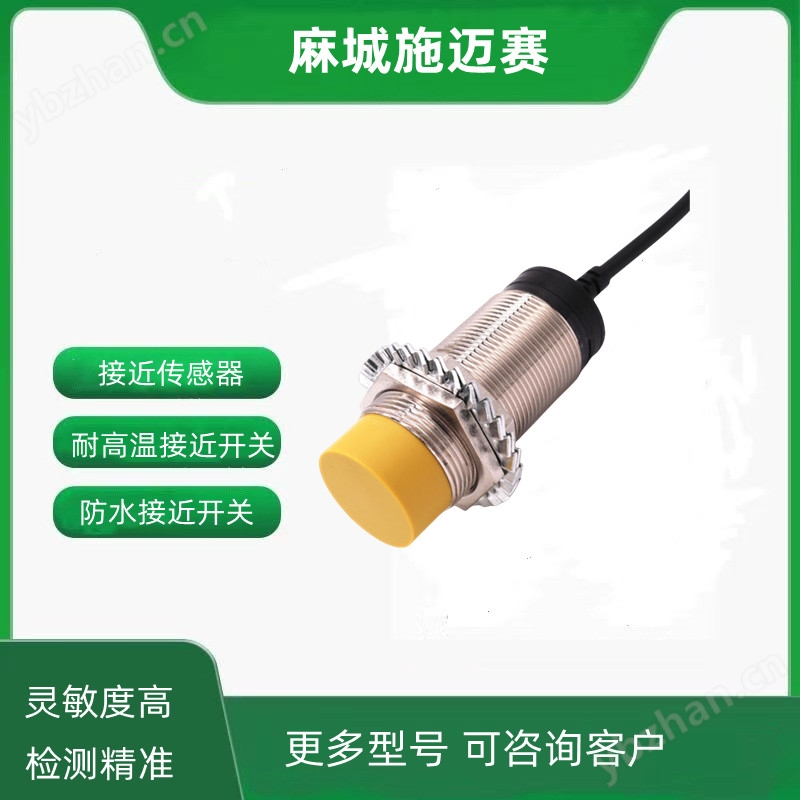

接近開關GHTA-30K24-50B2FM 帶插頭座

接近開關全金屬封裝、防護等級、防碰撞、防腐蝕、耐酸堿。接近開關產品概述：接近開關又稱無觸點接近開關，是理想的電子開關量傳感器。當金屬檢測體接近開關的感應區域，開關就能無接觸，無壓力、無火花、迅速發出電氣指令，準確反應出運動機構的位置和行程，即使用于一般的行程控制，其定位精度、操作頻率、使用壽命、安裝調整的方便性和對惡劣環境的適用能力，是一般機械式行程開關所不能相比的。它廣泛地應用于機床、冶金、化工、輕紡和印刷等行業。在自動控制系統中可作為限位、計數、定位控制和自動保護環節。

接近開關具有使用壽命長、工作可靠、重復定位精度、無機械磨損、無火花、無噪音、抗振能力強等特點。

 產品特點

1、放大電路一體式設計,

2、內部元件全部采用進口件,

3、高可在150℃的惡劣環境中應用,

4、使用壽命長、高可靠性,

5、浪涌,過載,逆極性保護功能,

6、防水等級:IP67,可在水中應用

7、安裝方式:埋入式,非埋入式,

8、檢測距離:可調（單位mm）

9、輸出方式:NPN/PNPNO/NC,

10、電源電壓:10-30VDC,AC220V

11、外形規格:M12/M18/M30*1*51mm,

12、環境溫度:-25…150℃

13、外殼材料:鎳銅合金

14、連接方式:2m硅膠電纜

帶插頭座接近開關GHTA - 30K24 - 50B2FM推測信息產品構成

通常接近開關由開關主體和插頭兩部分構成，帶插頭座接近開關GHTA - 30K24 - 50B2FM也可能如此，插頭部分方便其連接到電路中，便于安裝和使用。

可能的檢測原理

結合常見接近開關的工作原理，它大概率是利用振蕩器原理工作。即由振蕩器產生一個交變磁場，當金屬目標接近這一磁場并達到感應距離時，在金屬目標內產生渦流，導致振蕩衰減以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，達到非接觸式檢測目的。

可能的應用場景

接近開關應用廣泛，帶插頭座接近開關GHTA - 30K24 - 50B2FM可能用于各種機械、機床制造業、紡織、造紙、煙草、輕工、食品、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑等各行各業。例如限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等方面。

產品規格推測

• 防護等級：常見接近開關有IP67防護等級（IEC規格），該型號接近開關可能也具備類似的防護能力，以適應不同的工作環境，如在有水或油噴濺的苛刻環境中也能穩定檢測。

• 檢測距離：從其型號較難直接判斷檢測距離，但一般接近開關檢測距離有所不同，像有的耐高溫接近開關感應距離為25mm ，此型號可能也有其特定的檢測距離來滿足不同的檢測需求。

接近開關特長:
① 由于能以非接觸方式進行檢測，所以不會磨損和損傷檢測對象物。② 由于采用無接點輸出方式，因此壽命延長（磁力式除外）采用半導體輸出，對接點的壽命無影響。

③ 與光檢測方式不同，適合在水和油等環境下使用檢測，幾乎不受檢測對象的污漬和油和水的影響。此外，還包括特氟龍外殼型及耐高溫良好的產品

④ 與接觸式開關相比，可實現高速響應

⑤ 能對應廣泛的溫度范圍

⑥ 不受檢測物體顏色的影響對檢測對象的物理性質變化進行檢測，所以幾乎不受表面影響。

⑦ 與接觸式不同，會受周圍溫度的影響、周圍物體、同類傳感器的影響包括感顏色等的影響。因此，對于傳感器的設置，需要考慮相互干擾此外，在感應型中，需要考慮周圍金屬的影響，而在靜電容量型中則需考慮周圍物體的影響。

接近開關有幾種安裝方式？

一般接近開關有兩種安裝方式：齊平安裝和非齊平安裝；

1、齊平安裝：接近開關頭部可以和金屬安裝支架相平安裝；

2、非齊平安裝：接近開關頭部不能和金屬安裝支架相平安裝。

一般情況下，可以齊平安裝的接近開關也可以非齊平安裝，但非齊平安裝的接近開關不能齊平安裝。這是因為，可以齊平安裝的接近開關頭部帶有屏蔽，齊平安裝時，其檢測不到金屬安裝支架，而非齊平安裝的接近開關不帶屏蔽，當齊平安裝時，其可以檢測到金屬安裝。正因為如此，非齊平安裝的接近開關的靈敏度比齊平安裝的靈敏度要大些，在實際應用中可以根據實際需要選用。

注：齊平安裝是通俗的說法，對應我們施耐德接近傳感器是埋入式，非齊平安裝對應施耐德接近傳感器是非埋入式。

接近開關的安裝方式是怎樣的

首先接近開關是一種開關，只不過開關的通斷是特定物質接近和遠離的動作而決定的。如一般數控機床上作為限位的接近開關是其金屬檔塊在感應面的接近和遠離而控制其通斷。根據用途不同，感應物可以是金屬、非金屬或人。感應開關按引線可分二線和三線式，按極性又可分為PNP和NPN式，按觸點通斷狀態分常開和常閉式。

接近開關弓線有棕色線藍線和黑色線。DC型棕色接正極，藍色接負級，黑色是輸出。三線PNP常開型工作時，無感應時（萬用表DC檔，紅筆接棕色線，黑筆接黑色線）黑線電壓為電源電壓。有感應時黑線（萬用表紅筆接正極）電壓為0v左右。（ 此時對應的plc或其它設備輸入端指示燈應有反應）。當然棕線藍線間電壓為電源電壓。常閉型黑線棕線間電壓與常開時相反。

接近開關正因為如此，非齊平安裝的接近開關的靈敏度比齊平安裝的靈敏度要大些，在實際應用中可以根據實際需要選用。接近傳感器由高頻振蕩、檢波、放大、觸發及輸出電路等組成。

接近開關振蕩器在傳感器檢測面產生一個交變電磁場，當金屬物體接近傳感器檢測面時，金屬中產生的渦流吸收了振蕩器的能量，使振蕩減弱以至停振。振蕩器的振蕩及停振這二種狀態，轉換為電信號通過整形放大轉換成二進制的開關信號，經功率放大后輸出。

具有結構簡單、靈敏度高、分辨力高，能感受0.01μm甚至更小的位移、無反作用力、動態響應好、能實現非接觸測量、能在惡劣環境下工作等優點，而且隨著新工藝、新材料問世，特別是電子技術的發展，使干擾和寄生電容等問題不斷得以解決，因此越來越廣泛地應用于各種測量中。

接近傳感器在布線及接線時應注意的問題：
1)電力線、動力線應盡量遠離接近開關引線，無法避免時應將電金屬管套在外部并接地，以防開關損壞或誤動作；
2)嚴禁通電接線，并應按接線輸出回路原理圖接線；接近開關總代理
3)不要用兩個接近開關的輸出線控制同一個繼電器的同一個線圈，否則將無法辨認動作的來源，有時甚至產生誤動作。
接近開關安裝過程中應注意事項：
1)被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關；
2)用手拉拽接近開關引線會損壞接近開關，安裝時在引線距接近開關10厘米處用線卡固定牢固；
3)不應用腳踏接近開關，安裝時設置保護罩殼；
4)開關使用距離應設定在額定距離的80%以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。
5）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外;在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
6）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離;并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
