產品簡介

簡要描述：DP21單平法蘭電容式壓力液位變送器廣泛工業現場過程壓力檢測與控制、實驗室壓力校驗系統、航海及船舶制造、航空及飛機制造、空分設備及熱電機組、能源管理系統、液位測量及供水系統、液壓、氣動控制系統。歡迎龐大用戶咨詢。

詳細介紹

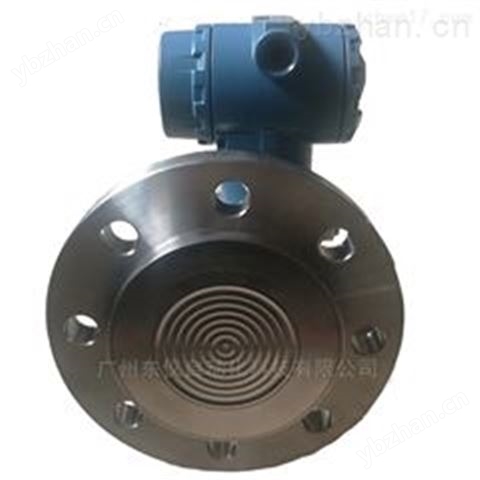

DP21單平法蘭電容式壓力液位變送器

一、產品概述

使用對象：液體
測量范圍：量程4 0-1.0～37.4kPa(0-96～3810mmH2O)
量程5 0-4.7～186.8kPa(0-477～19050mmH2O)
量程6 0-17.3～690kPa(0-0.18～7kgf/cm2)
輸出信號：線性輸出：4~20mA輸出疊加HART?協議數字信號（兩線制）
電    源：外部供電24V DC，（電源范圍12V~45V）
負載特性：負載電阻回路允許的負載電阻Rmax=(E-12)/0.02(Ω)
危險場所安裝：隔爆型dllCT6；
本安型iallCT5
負載特性：無論輸出如何，正負遷移后，其量程上、下限均不得超過量程的極限。在小量程時，遷移為0.975URL；大負遷移為-URL。
溫度范圍：介質溫度　　　　-40～149℃（灌充硅油）
　      儲存溫度　　　　-18～204℃（灌充惰性液）
    　    整機工作溫度　　-40～85℃      -20～70℃（帶數字表頭）；
相對濕度：0～
靜壓和超壓極限：150lb法蘭：41.37kPa（壓力）~4.9Mpa（在37℃，充硅油）
300lb法蘭：41.37kPa（壓力）~4.9Mpa（在37℃，充硅油）
容積變化量：小于0.16cm3
阻　　尼：時間常數在0.2～32.0s之間可調（在37℃，充硅油）。
啟動時間：3s，無需預熱。

DP21單平法蘭電容式壓力液位變送器

二、產品特點

性能指標（在無遷移、316不銹鋼隔離膜片及其它標準測試條件下）

量程比： 40：1
精度：在量程比為1：1到10：1時，為調校量程的±0.15%
在量程比為10：1到40：1時，為±0.075（1+0.1URL/量程）%量程
穩定性：六個月誤差為大量程的±0.15%
溫度影響：零點誤差為大量程的±0.375%/55℃。
包括量程和零點的總誤差，為大量程的±0.75%/55℃。
電源影響：小于輸出量程的0.005%/V
振動影響：在任意軸向上，頻率為200Hz，引起的誤差為大量程范圍的±0.05%/g。
負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
安裝位置影響：傳壓膜處于垂直位置時，可能產生零點變化大為0.25kPa誤差，傳壓膜處于水平位置時，可能產生零點變化大為0.98kPa（對于插入式法蘭要附加插入長度變化量），但對量程無影響，此誤差可校正消除。
電磁輻射：符合IEC801標準

三、產品應用

結構材料：接觸介質的膜片，包括墊片和其它接觸面：316不銹鋼、哈氏合金C、鉭；
插入部分：316不銹鋼、哈氏合金C；
排氣/排液閥：316不銹鋼、哈氏合金C；
法蘭和接頭：316不銹鋼、哈氏合金C；
           “O”型圈（與測量介質接觸）：氟橡膠、丁氰橡膠、乙烯-丙烯；
            安裝法蘭（不接觸）介質：碳鋼鍍鎘（或316不銹鋼）；
           螺栓：碳鋼鍍鋅、1Cr18Ni9、0Cr17Ni4CuNb、42CrMo；
           灌充液：硅油或惰性液；
           電氣殼體：低銅鋁合金；
           涂層：聚酯環氧樹脂。
引壓連接件：高壓側：3″或4″法蘭或300lb法蘭；低壓側：法蘭連接螺紋1/4-18NPT（錐管螺紋）；接頭連接螺紋1/2-14NPT（錐管螺紋）。
電氣連接：用1/2-14NPT帶螺紋端導線管及接線端子和配套的試驗片。
