全數字聲波探傷儀便攜式全數字聲波探傷儀型號：TD620C

一、產品概述

TD620C是一款便攜式、全數字聲波探傷儀，能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。本儀器能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。

二、應用說明

  聲無損檢測技術是根據材料缺陷所顯示的聲學性質對聲波傳播的影響來探測其缺陷的方法。利用該技術可以測量各種金屬、非金屬、復合材料等介質內的裂縫、氣孔、夾雜等缺陷信息。由于聲波檢測具有穿透力強，檢測靈敏度高等優點，因而在航空航天、冶金造船、石油化工、鐵路等領域起著廣泛的作用。一般采用聲無損檢測技術的聲探傷儀有模擬式和數字式之分，隨著計算機技術、微電子技術及數字信號處理技術的發展，傳統的模擬式聲探傷儀正逐漸被功能先進的數字式聲探傷儀所取代。
  TD620C數字式聲波探傷儀廣泛被應用到鍋爐、壓力容器、航空、航天、電力、石油、化工、管道、、船舶、汽車、冶金、鋼構、鐵路、高校等各行業的制造、、質控環節上，受到了*的好評，實現了良好的經濟效益和社會效益。


三、工作原理及儀器構成

  目前便攜式的脈沖反射式聲波探傷儀大部分是A掃描方式的，所謂A掃描顯示方式即顯示器的橫坐標是聲波在被檢測材料中的傳播時間或者傳播距離，縱坐標是聲波反射波的幅值。譬如，在一個鋼工件中存在一個缺陷，由于這個缺陷的存在，造成了缺陷和鋼材料之間形成了一個不同介質之間的交界面，交界面之間的聲阻抗不同，當發射的聲波遇到這個界面之后，就會發生反射（見圖1 ），反射回來的能量又被探頭接受到，在顯示屏幕中橫坐標的一定的位置就會顯示出來一個反射波的波形，橫坐標的這個位置就是缺陷在被檢測材料中的深度。這個反射波的高度和形狀因不同的缺陷而不同，反映了缺陷的性質。

1手帶  2旋轉支架  3 LOGO標簽  4液晶屏  5功能組選擇鍵  6報警指示燈 7電源指示燈 8鍵盤 9數碼旋輪   10銘牌  11電池倉蓋  12電源插座  13 USB通訊插座 14 探頭插座（發射）15探頭插座（接收）

四、技術參數

◆ 檢測范圍：（0~9999）mm（鋼中、縱波），可連續調節
◆ 工作頻率：（0.2~20）MHz
◆ 聲速范圍：（300~15000）m/s
◆ 動態范圍：≥36dB
◆ 垂直線性誤差：≤2.5%
◆ 水平線性誤差：≤0.1%
◆ 分 辨 力：>40dB（5P14）
◆ 靈敏度余量：>65dB（深200mmФ2平底孔）
◆ 數字抑制：（0~80）%，不影響線性與增益
◆ 電噪聲電平：≤8%
◆ 探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭
◆ 閘    門：進波門、失波門；單閘門、雙閘門讀數；峰值觸發、邊沿觸發。
◆ 報    警：蜂鳴報警，LED燈報警
◆ 電    源：直流（DC）9V；鋰電池，可連續工作8小時以上
◆ 外型尺寸：280mm×220mm×70mm
◆ 環境溫度：（-10~50）℃
◆ 相對濕度：（20~95）%RH
◆支持U盤模式和數據連結模式
◆錄像總時長Z大為2小時
注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得。

五、產品優勢

◆ TD620C外殼精美，堅固耐用，專為嚴苛的現場環境而設計，*的密封設計使它能夠抵御從海洋到沙漠各種惡劣環境中的潮濕、風沙、灰塵、油污及其它污染。*防潑濺設計，防水防油，可在雨天工作。*的旋轉支架使用方便
◆ TD620C顯示平移操作可使回波位置大幅度左右移動，而不改變回波之間的相對位置和幅度，可將不需要觀察的回波調到屏幕外，以充分利用屏幕的有效觀察范圍。
◆ TD620C聲波探傷儀由基本增益、掃查增益和表面補償增益三部分組成，掃查增益可以更快、更方便的尋找缺陷；表面補償增益可以對粗糙工件表面探傷時的探傷靈敏度進行的補償。
◆ 低功耗設計，電池可工作8到15小時，滿足一天工作量，高性能安保電池模塊便于拆裝，也可邊工作邊充電。且電池可以單獨充電，對機器本身損傷更小，延長機器壽命。
◆ 掃描功能強大，可從左向右進行掃描，也可從右向左進行掃描。避免出現漏檢情況。



◆ 對于焊縫的檢測，儀器可以更直觀的顯示焊縫，使聲波探傷更加直觀。
◆ TD620C內部設置了行業的標準，這樣對于初學者使用會更加方便學習、了解。



◆ TD620C在進行探傷時可以將屏幕網格線去除，避免與傷波從疊，方便觀察圖形。
◆ TD620C全中文顯示，菜單式操作，并設計有快捷按鍵和數碼飛梭旋輪，而且還可通過調整旋轉支架的旋轉角度來獲得適當的視角，以更加方便、舒適地操控儀器。
◆ TD620C采用TFT全數字真彩色液晶顯示器，屏幕亮度清晰，可根據環境選擇背景色、波形顏色和菜單項顏色，液晶亮度可自由設定，以便可以適應不同操作環境。
◆ TD620C可實現海量存儲，便于儲存更多的數據；
◆ TD620C曲面修正功能，更方便進行曲面探傷；



◆ TD620C抗噪音能力強，標準≤10%，我們的儀器≤10%；
◆ TD620C水平線性誤差和垂直線性誤差小；
◆ TD620C靈敏度余量高，標準≥46dB，我們的儀器≥60dB。

六、620C同其他的對比優勢

◆ 外觀設計：較高性能的使用650C聲波探傷儀進行探傷作業時，可通過調整旋轉支架的旋轉角度來獲得適當的視角，以更加方便、舒適地操控儀器，而大部分都沒有旋轉支架。



◆ 顯示方面：全中文顯示，屏幕分辨率高，顯示清晰，亮度可調，現場探傷更直觀，而大部分背景燈光較暗，在現場操作時不方便操作。



◆ 操作方面：飛梭旋鈕，功能按鍵和十字菜單操作相結合，調節設置參數更方便，減少操作誤差，替代其他公司探傷儀單一繁瑣操作按鍵。



◆ 功耗方面：低功耗設計，電池可工作8到15個小時，可滿足一天的工作量，其他公司探傷儀電池工作時間一般在4-6小時。充電方面，電池便于拆置，可獨立充電，也可以邊充電邊使用。
◆ 工作狀態：儀器在工作狀態中穩定性高，靈敏度、線性、均是同行業Z高。
◆ 性能方面：對與Φ值的計算，不做AVG曲線，用底波增益法則Φ值，實現數模兩用，便于操作。曲面修正方面，方便曲面探傷，不顯示缺陷周向位置。內置行業標準，使初學者更方便。◆ 網格線可去除，避免與傷波重疊，方便觀察圖形。回波編碼可以更好的區分一次波，二次波，方便探傷。焊縫圖示顯示，使探傷更直觀。B掃描強大的功能避免漏檢。存儲大，可實現海量存儲，便于儲存更多的數據。靈敏度方面在同行業中Z高。

七、產品配置

  標準配置：
序號名稱數量
1儀器主機1臺
2直探頭1只
3斜探頭1只
4探頭連接線纜（Q9-Q9）1條
5電池模塊1只
6電源適配器（充電器）1只
7隨機資料1份
8儀器箱1只
9數據處理軟件光盤1張
10USB通訊線纜（MUSB01）1條

全數字聲波探傷儀便攜式全數字聲波探傷儀

全數字聲波探傷儀便攜式全數字聲波探傷儀

全數字聲波探傷儀便攜式全數字聲波探傷儀

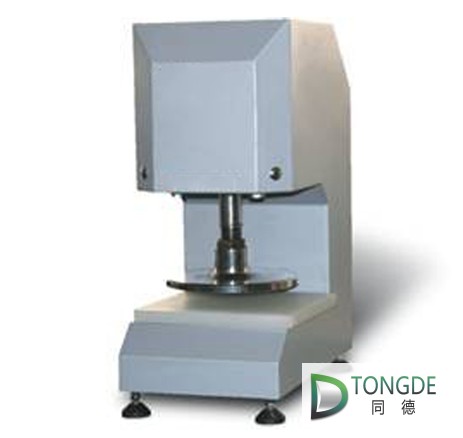

產品名稱：氣動裁樣器  產品型號：ZB01Q
