BZ41H-16C溫州手動保溫閘閥保溫夾套閘閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地溫州市

在線詢價收藏產品

聯系方式：陳梁平查看聯系方式

更新時間：2025-04-09 21:03:37瀏覽次數：84次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  閘閥

安全閥

低溫鍛鋼閘閥

全部產品列表

暫無信息

浙江普天閥門科技有限公司

經營模式：生產廠家

商鋪產品：51條

所在地區：浙江溫州市

聯系人：陳梁平（經理）

詢價 給他留言

產品簡介

產地	國產	加工定制	是

詳細介紹

保溫閘閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
夾套保溫閘閥適用于公稱壓力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作溫度-29～425℃（碳鋼）、-40～500℃（不銹鋼）的管路上作啟閉用，并能保溫和防止介質結晶。選用不同的材質，可分別適用于重油、膠類、硝酸、醋酸、強氧化性介質及尿素等多種介質。
BZ41H保溫閘閥具有以下優點：
（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。（2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方向相垂直。（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。（4）水錘現象不易產生。原因是關閉時間長。（5）介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。（6）結構長度(系殼體兩連接端面之間的距離)較小。（7）密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。（8）價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。（9）形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。（10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。
BZ41H保溫閘閥應用規范:
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927鍛鋼保溫閘閥

鍛鋼保溫閘閥

閘板有兩個密封面 , zui常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50介質溫度不高為2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。鍛鋼保溫閘閥公稱壓力：PN1.0-35.0Mpa，150Lb3500Lb 工作溫度：-40-600℃公稱通徑：DN15-1400mm 連接方式：法蘭，螺紋，對焊，承插焊，NPT 材質：PTFE，PVC，ABS，RPP，304，316，304L，316L，SS316，WCB，CF3，CF8，CF3M，CF8M，鑄鋼，鑄鐵，鍛鋼，不銹鋼，銅等

BZ41H/W保溫閘閥

BZ41H/W保溫閘閥主要零件材料

零件材料	材料
零件材料	BZ41Y-16I-25I-40I	BZ41Y-16I-25I-40I	BZ41Y-16I-25I-40I
閥體、閥造	鉻鉬鋼
閥板	合金鋼+硬質合金	鉻鎳鈦鋼	鉻鎳鉬鈦鋼
閥桿	合金鋼
閥桿螺母	鋁鐵青銅
手輪	灰鑄鐵、可鍛鑄鐵

BZ41H/W保溫閘閥性能規范

型號	公稱壓力				工作溫度℃	適用介質
型號	公稱壓力	強度（水）（MPa）	密封（水）（MPa）	低壓密封（空氣）（MPa）	工作溫度℃	適用介質
BZ41H-16C BZ41W-16P（R）	1.6	2.4	1.8	0.6	≤200	酸、堿類
BZ41W-25P（R）	2.5	3.8	2.8	0.6	≤200	酸、堿類
BZ41W-40P（R）	4.0	6.0	4.4	0.6	≤200	酸、堿類
BZ41W-64P（R）	6.4	9.6	7.0	0.6	≤200	酸、堿類

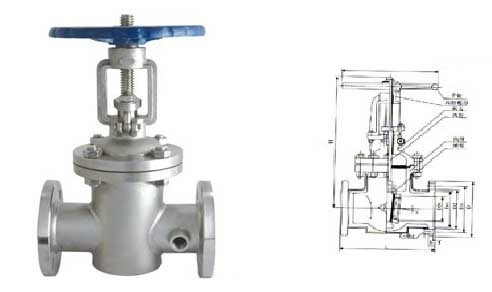

BZ41H/W保溫閘閥外形尺寸和連接尺寸

型號	公稱通徑DN	尺寸
型號	公稱通徑DN	L	D	D1	D2	b-f	Z-Φd	H	Do
BA41W-16P（R）	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	190	140
	25	160	115	85	65	16-2	4-14	205	160
	32	180	135	100	78	18-2	4-18	270	180
	40	200	145	110	85	18-3	4-18	310	200
	50	250	160	125	100	18-3	4-18	358	240
	65	265	180	145	120	18-3	4-18	373	240
	80	280	195	160	135	20-3	8-18	435	280
	100	300	215	180	155	20-3	8-18	500	300
	125	325	245	210	185	22-3	8-18	614	320
	150	350	280	240	210	24-3	8-23	674	360
	200	400	335	295	265	26-3	12-23	818	400
	250	450	405	355	320	30-3	12-25	969	450
	300	500	460	410	375	30-4	12-25	1145	560

型號	公稱通徑DN	尺寸
型號	公稱通徑DN	L	D	D1	D2	D6	b-f	Z-Φd	H
BA41W-40P（R）	15	130	95	65	45	40	16-2	4-14	135
	20	150	105	75	55	51	16-2	4-14	190
	25	160	115	85	65	58	16-2	4-14	205
	32	180	135	100	78	66	18-2	4-18	270
	40	200	145	110	85	76	18-3	4-18	310
	50	250	160	125	100	88	20-3	4-18	371
	65	280	180	145	120	110	22-3	8-18	39
	80	310	195	160	135	121	22-3	8-18	455
	100	350	230	190	160	150	24-3	8-23	551
	125	400	270	220	188	176	28-3	8-25	628
	150	450	300	250	218	204	30-3	8-25	708
	200	550	375	320	282	260	38-3	12-30	885
	250	650	445	385	345	313	42-3	12-24	960

型號	公稱通徑DN	尺寸
型號	公稱通徑DN	L	D	D1	D2	D6	b-f	Z-Φd	H
BA41W-64P（R）	15	130	105	75	55	41	18-2	4-14	140
	20	150	125	90	68	51	20-2	4-18	195
	25	160	135	100	78	58	22-2	4-18	210
	32	180	150	110	82	66	24-2	4-23	280
	40	200	165	125	95	76	24-3	4-23	328
	50	250	175	135	105	88	26-3	4-23	390
	65	280	200	160	130	110	28-3	8-23	410
	80	310	210	170	140	121	30-3	8-23	485
	100	350	250	200	168	150	32-3	8-25	590
	125	400	295	240	202	176	36-3	8-30	688
	150	450	340	280	240	204	38-3	8-34	768
	200	550	405	345	300	260	44-3	12-34	972
	250	650	470	400	350	313	48-3	12-41	1059
