PASCAN32:64超聲相控陣檢測儀PASCAN32:64是國內自主研發的高水平便攜式超聲相控陣檢測儀，它因匯聚了獨立的64個硬件發射通道、支持1024個聚焦法則、功能強大的數據分析處理軟件和“超聲模擬計算器"等*技術而在同類產品中具有更強的實用性，是開展超聲相控陣檢測技術研究與應用的
PASCAN 32:64 超聲相控陣檢測儀
PASCAN32:64是國內自主研發的高水平便攜式超聲相控陣檢測儀，它因匯聚了獨立的64個硬件發射通道、支持1024個聚焦法則、功能強大的數據分析處理軟件和“超聲模擬計算器"等*技術而在同類產品中具有更強的實用性，是開展超聲相控陣檢測技術研究與應用的。
PASCAN32:64超聲相控陣檢測儀現已通過CE標志認證、歐盟RoHS環保認證、通過了以MIL-STD-810F（美軍標）、GJB367A-2001（標）、IEC60529-2008.IP65（設備密封標準）為標準的環境檢測試驗，并被國內無損檢測專家組認定為達到水平！
高性能、多功能的PASCAN32:64，采用國際通用的菜單結構模式并輔以幫助說明，操作簡單方便，超聲相控陣檢測技術開發研究、培訓、現場探傷應用均相宜；非常適用于航空航天、重型機械、核電、船舶、高鐵、壓力容器與管線等工業領域；尤其是需要對結構復雜、要求又高的重要工件進行檢測時，本儀器完替代常規超聲探傷儀取得滿意可靠的檢測結果。
功能特點：
1. 采用32通道接收，獨立64通道發射的*結構模式，可支持64晶片的相控陣探頭。
2. 雙獨立高性能常規超聲探傷通道，能在相控陣檢測的同時實施單通道探傷或雙通道TOFD檢測，缺陷信息更豐富

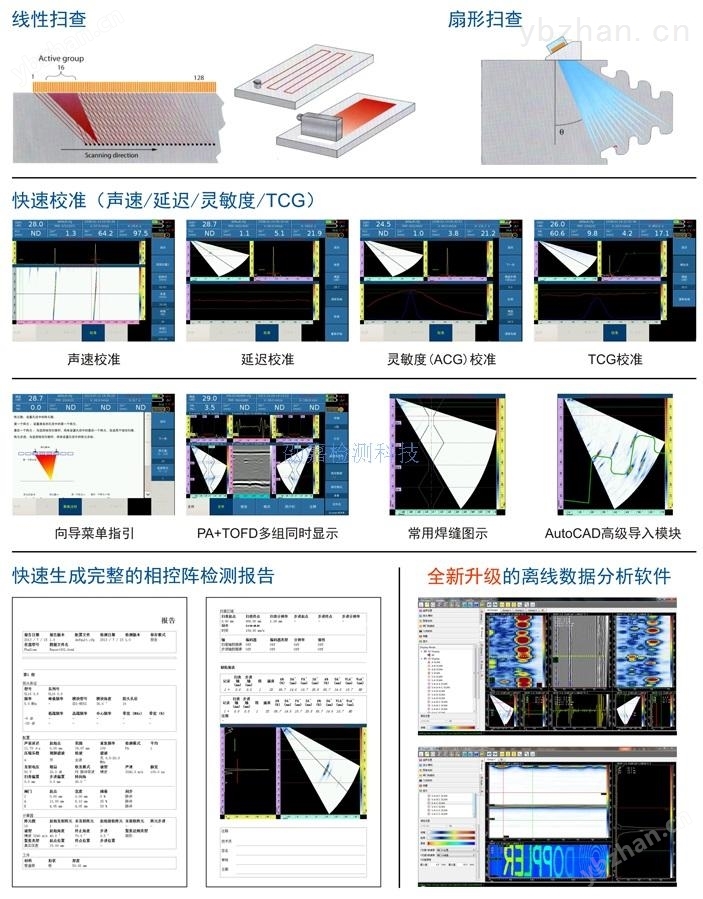

3. 內置聚焦法則計算器，可實現：
（1）線性、扇形兩種掃查方式
（2）真實深度、半聲程、投影及任意面四種聚焦方式
（3） A/S/B/C等多種顯示方式
4. 可實現聲速、延遲、靈敏度、TCG等的快速校準，檢測結果更加精準可靠
5. 可設置多組檢測模式，相當于多臺儀器同時工作
6. 負方波發射，脈寬最小步進單位2.5ns；脈沖重復頻率（PRF）可達20kHz
7. 10.4'' TFT高亮彩色液晶觸摸屏，分辨率800*600 pixel
8. 配用同品牌的相控陣探頭時，探頭自動識別功能
l 便利的設置向導：可進行材料的選擇，以及聲速和工件形狀的設置。快速的探頭和楔塊選擇或自定義。組向導可實現同一探頭設置不同的掃查區域和方式。多種焊縫坡口類型可供選擇。
l 強大的數據分析：配備參考和測量光標，用于缺陷定量和生成報告。可對A掃描、B掃描、S掃描和C掃描進行交互式分析，缺陷分析更為精確。所有的測量結果都可以在線得到，也可以保存完整的A掃描之后重新調出離線分析。
l 精確的校準：保證了每個聚焦法則都等同于單通道探傷儀，確保檢測精度。簡單易用的幫助式菜單可指導用戶輕松完成聲速、楔塊延遲、靈敏度等校準。
l 的聚焦成像：精確的圖像分辨率，角度精度可達0.1°。聚焦方式可根據需要進行設置，缺陷顯示更為清晰。多種聚焦法則可選，滿足更多檢測需求。
技術參數：
相控陣通道 | 常規通道 | ||
配置 | 接收/發射 | 32/64 | 2/4 |
范圍 | 9900μs | 9900μs | |
聲速 | 635-15240m/s | 635-15240m/s | |
脈沖發生器 | 檢測模式 | PE/PC | PE/PC/TT/TOFD |
脈沖電壓 | 50V/100V | 50v/100v/200v | |
脈沖方式 | 負方波 | 負方波 | |
脈沖寬度 | 30-500ns | 30-500ns | |
脈沖上升時間 | <8ns | <8ns | |
PRF | 20KHz | 20KHz | |
延遲 | 10μs/2.5ns | 10μs/2.5ns | |
阻尼 | NA | 50Ω/ 500Ω | |
接收器 | 增益范圍 | 0-80dB | 0-80dB |
帶寬 | 0.5-15MHz | 0.5-15MHz | |
輸入阻抗 | 200Ω | 200Ω | |
輸入電容 | 60pF | 60pF | |
接收延遲 | 10μs/2.5ns | 10μs/2.5ns | |
數據采集 | 采樣率 | 100MHz | 100MHz |
ADC分辨率 | 10bit | 10bit | |
A掃描長度 | 8192 | 8192 | |
聚焦法則數 | 單組256，1024 | NA | |
聚焦類型 | 真實深度、半聲程、投影、任意面 | NA | |
檢波 | FW/HW+/HW-/RF | FW/HW+/HW-/RF | |
同步 | 始脈沖或閘門 | 始脈沖或閘門 | |
掃描與顯示 | 掃描類型 | 線性/扇形 | NA |
顯示模式 | A/B/C/S掃描 | A/B TOFD | |
測量單位 | mm、inch | mm、inch | |
DAC | 點數 | 16 | 16 |
TCG | 點數 | 16 | 16 |
動態范圍 | 40dB | 40dB | |
增益斜度 | 20dB/μs | 20dB/μs | |
閘門 | 門限 | A/B/I | |
閘門閾值 | 0-98% | ||
閘門觸發模式 | 峰值、前沿 | ||
檢測報告 | 網頁格式 | ||
綜合數據存儲 | 可插拔存儲器 | U盤/SD卡/移動硬盤 | |
顯示屏 | 尺寸 | 10.4 inch | |
分辨率 | 800*600pixel | ||
類型 | TFT LCD高分辨率彩色液晶觸摸屏 | ||
I/O接口 | USB | 3個 | |
以太網 | 10/100M | ||
視頻輸出 | DVI/VGA 兼容 | ||
編碼器 | 支持 | ||
語言 | 中文/英文/法文/俄文/德文等 | ||
電池和電源 | 直流供電電壓 | 15VDC 4A | |
電池類型 | 鋰電池 | ||
充電方式 | 主機上充電，可同時操作設備 | ||
連續工作時間 | 6小時 | ||
外殼 | 尺寸 | 325mm*230mm*130mm | |
重量 | 4.5Kg(不包括電池) | ||
