聯系我時，請告知來自 儀表網DYS-75型原位雙剪儀是用于檢測建筑砌體抗剪強度的專用儀器。該儀器是一臺小型液壓裝置，通過活塞上升推動蓋板對砌塊產生作用力檢測砌體抗剪強度，使砌塊上下兩個面發生剪切，通過測定砌塊發生剪切時的力來計算砌體的抗剪強度，測試結果直觀性強，檢測部位局部破損。
DYS-75型原位雙剪儀是用于檢測建筑砌體抗剪強度的專用儀器。該儀器是一臺小型液壓裝置，通過活塞上升推動蓋板對砌塊產生作用力檢測砌體抗剪強度，使砌塊上下兩個面發生剪切，通過測定砌塊發生剪切時的力來計算砌體的抗剪強度，測試結果直觀性強，檢測部位局部破損。
①.該儀器結構新穎，體積小巧，質量輕盈，操作方便。
②.采用手動泵加荷油缸，操作簡單方便，互換性強。
③.數字顯示壓力表，可直接讀出剪切力。
額定推力（Kn） 75
額定行程 25
相對測量范圍（%） 20-80
示值相對誤差（%） ±2
外形尺寸 115×65×110
質量 （Kg） 8

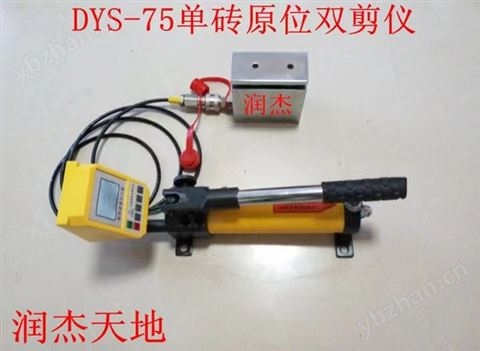

雙剪儀及其附件見圖1所示：
圖1、2所示，壓手動泵壓把，液壓油經油管一路與數字壓力表相通，另一路進入雙剪儀推動活塞上升，活塞推動蓋板對砌塊施加推力。隨著對砌塊推力的增大，砌塊上下兩面發生剪切，此時油壓迅速降低回零，在彈簧力作用下活塞回位。數字壓力表記錄下此時的壓力值，通過計算可求出砌體的抗剪強度。
4 操作方法
4.1．圖2所示，首先將砌塊相鄰一端的另一砌塊掏出，清除四周的灰縫，制備出安放主機的孔洞。其截面尺寸不得小于115mmX65mm，然后掏空并清除砌塊另一端的豎縫。
4.2．砌塊兩端的灰縫應清理干凈。開鑿清理過程中，嚴謹擾動砌塊;如發現砌塊有明顯缺棱掉角或上下灰縫有明顯松動現象時，應舍棄該砌塊。被推砌塊的承壓面應平整，否則應用變砂輪等工具磨平。
4.3．將雙剪儀主機放入開鑿好的孔洞中，使儀器的蓋板與砌塊的頂面重合，儀器軸線與砌塊軸線吻合，若開鑿孔洞過長，應在儀器尾部另加墊塊。
4.4．壓動手動泵，使雙剪儀對砌塊均勻施加水平載荷，直至砌塊和砌體之間相對位移，砌塊達到破壞狀態。加荷的全過程宜為1-3min。
4.5．記錄砌塊破壞時數字壓力表的讀數。根據此讀數可計算出灰縫面的抗剪強度。
1.檢查油量
如活塞沒有縮回到缸體內時，應首先通過油管連接至手動泵，逆時針方向擰松泵體上的卸荷閥，使液壓缸中的液壓油排回到手動泵儲油筒中。
擰開注油口蓋，檢查油量，如油不滿（儲油筒中應留有約1/5空間），可加注N32號耐磨液壓油。
2.排氣
液壓系統組裝好后，儲油筒、油管及液壓缸中常混有空氣，為使液壓系統正常，這些空氣必須排掉。方法是擰松注油口蓋，以便儲油筒內空氣排出。將手動泵放在比液壓缸稍高的地方，順時針擰緊卸荷閥，壓手動泵，使液壓缸活塞伸出至行程，再打開卸荷閥，使活塞縮回，連續幾次即可。
3.檢查數字壓力表
按動數字壓力表的開關鍵,儀表開機顯示為零。如不為零可按清零鍵清零。若屏幕顯示 峰值 字樣,表示為峰值保持狀態。在該狀態下隨著壓力的變化儀表始終顯示值。點動峰值鍵,顯示可以在峰值和實際壓力值之間轉換,當峰值顯示消失時,即為實際壓力值，在該狀態下顯示的壓力值跟隨壓力變化而變動。當顯示變暗或者背光變暗時,應及時打開壓力表后蓋，更換電池。因電池容量有限,每次測讀完畢應立即關斷電源,為延長電池使用壽命，該儀表具備15分鐘無操作自動斷電功能。
6．智能數顯壓力表使用方法
1 智能數顯壓力表的工作原理
YS-1系列智能數顯壓力表主要有壓力傳感器和測量顯示電路組成，一體式設計，壓力傳感器受力產生電壓信號，通過20位AD轉換成數字信號，經單片機處理后由液晶顯示器顯示壓力值。
2 智能數顯壓力表按鍵說明
智能數顯壓力表面板如下圖所示。
：開機，關機，長按8s進入設置（標定）狀態。
：峰值和實時測量狀態按下時存儲當前測量數據。標定時為左移功能鍵。
：按下在峰值和實時狀態下切換，查詢存儲數據和標定時為下翻功能鍵。
：力值不為零時清零。在查詢數據和標定時作為上翻功能鍵。長按9s可進行量程選擇。
：按下背光開，再次按下背光關。長按2s為數據查詢，可通過上翻下翻鍵瀏覽數據。設置狀態時為折線標定選擇鍵。
7 常見故障及排除方法
故障現象 | 故障原因 | 處理方法 |
壓力表無壓力顯示 | 油筒內缺油 | 打開注油閥加油 |
卸荷閥沒擰緊 | 順時針擰緊 | |
接頭漏油 | 擰緊接頭 | |
手動泵不在水平放置 | 放水平后再加壓 | |
壓力表損壞 | 取下檢查或標定檢修 | |
壓力達不到 | 手動泵內缺油 | 加油 |
接頭漏油 | 檢查接頭及密封圈 | |
使用油質不對或油不干凈 | 換油 | |
壓力表讀數 明顯下降 | 接頭處嚴重漏油 | 擰緊或換密封圈 |
密封件失效 | 更換同類密封圈 | |
油質太臟 | 用煤油清洗油筒、泵體、油管、油缸后換油 | |
泵體內各單向閥密封不良 | 返廠檢修 | |
壓力表有讀數但 液壓缸無壓力 | 油管堵塞 | 疏通膠管 |
接頭堵塞 | 清洗接頭 |
通過左移，上翻，下翻鍵修改系數。系數輸入后按下開關鍵退出，重新開機即可使用。標定完畢。清零后需要加壓校準1-3次，檢查壓力表精準度。
9 安全警示
1.原位雙剪儀的操作人員應對結構要求了解，對本說明書理解后才上崗操作。
2.使用前應對雙剪儀進行空壓加載，如有異常情況不得使用。
3.做檢測時，油缸周圍嚴禁站人,注意安全。
4.液壓泵操作人員應緩慢升壓。
5.液壓泵的閥出廠時已調整好，使用時不得隨便調整。
6.使用中出現滲漏油液等非正常情況應停機檢查，經修理人員檢查并排除故障后方能使用。
7.儲油管內應加注干凈的N32號抗磨液壓油，注油量不得太滿，應使油管內留有一定空間(約留有1/5空間),以使空氣排出。
儀器用鐵箱和紙箱包裝，鐵箱內附產品使用說明書、產品合格證、保修卡和附件等，請注意查驗。
儀器經包裝后，可用常用交通工具運輸，運輸時應避免拋跌和雨雪淋襲。
儀器應放置在無雨雪浸入、空氣流通的場所。
本儀器標準配置為：
1.雙剪儀 1臺
2.手動泵（帶包裝鐵箱） 1臺
3.產品合格證、使用說明書 各1份
