常見的相與相間發生短路可以產生很大電流，可采用開關保護，而發生人體觸電、線路老化而導致的電流泄露產生的火災以及設備的接地故障都是由于漏電流所造成，一般都在30mA-3A,這些值很小，傳統開關所無法進行保護而采用剩余電流動作保護裝置。
剩余電流繼電器是由剩余電流互感器來檢測剩余電流，并在規定條件下，當剩余電流達到或超過給定值時，使電器的一個或多個電氣輸出電路中的觸點產生開閉動作的開關電器。
1-概述
常見的相與相間發生短路可以產生很大電流，可采用開關保護，而發生人體觸電、線路老化而導致的電流泄露產生的火災以及設備的接地故障都是由于漏電流所造成，一般都在30mA-3A,這些值很小，傳統開關所無法進行保護而采用剩余電流動作保護裝置。
剩余電流繼電器是由剩余電流互感器來檢測剩余電流，并在規定條件下，當剩余電流達到或超過給定值時，使電器的一個或多個電氣輸出電路中的觸點產生開閉動作的開關電器。
-2-功能選擇
1、防間接接觸電擊可采用I△n大于30mA的中靈敏度的RCD
2、防直接接觸電擊采用I△n≤30mA的高靈敏度的RCD
3、防火RCD需采用4極或2極RCD
-3-功能特點
型號ASJ10-LD1C：
1.AC型剩余電流測量
2.電流越限報警指示
3.額定剩余動作電流可設定
4.限不驅動時間可設定
5.兩組繼電器輸出
6.具有就地/遠程測試/復位功能
型號ASJ10-LD1A：
1.A型剩余電流測量
2.電流百分比光柱顯示
3.額定剩余動作電流可設定
4.限不驅動時間可設定
5.兩組繼電器輸出
6.具有就地/遠程測試/復位功能
型號ASJ10L-LD1A：
1.A型剩余電流測量
2.段碼液晶顯示
3.額定剩余動作電流可設定
4.極限不驅動時間可設定
5.兩組繼電器輸出
6.互感器斷線報警
7.預報警值可設
8.返回值可設
9.具有就地/遠程測試/復位功能
10.25條事件記錄
型號ASJ20-LD1C：
1.AC型剩余電流測量
2.電流越限報警指示
3.額定剩余動作電流可設定
4.限不驅動時間可設定
5.兩組繼電器輸出
6.具有就地/遠程測試/復位功能
型號ASJ20-LD1A：
1.A型剩余電流測量
2.電流百分比光柱顯示
3.額定剩余動作電流可設定
4.限不驅動時間可設定
5.兩組繼電器輸出
6.具有就地/遠程測試/復位功能
-4-
外形及安裝方式
ASJ10-LD1C
ASJ10-LD1A
ASJ10L-LD1A
安裝方式：導軌安裝(DIN35mm)
ASJ20-LD1C ASJ20-LD1A
安裝方式：面板安裝(48mm方形)開孔尺寸(45x45mm)
-5-
產品應用
按規定采用 ASJ。為防止系統絕緣降低和 作為二次故障后備保護，依據接線型式，采用類似 TT 或 TN 系統的保護措施。首先應采用絕緣監視裝置，預測一次故障。

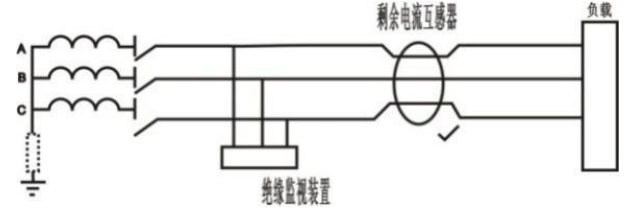

IT系統
*采用 ASJ。因為當發生單相接地故障時，故障電流很小，且較難估計，達不到開關的動作電流，外殼上將出現危險電壓

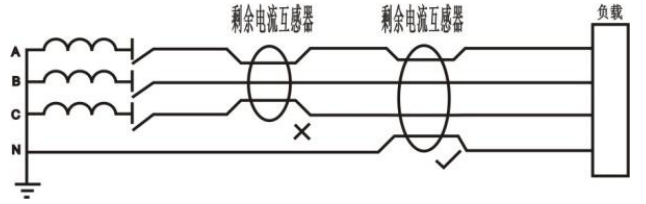

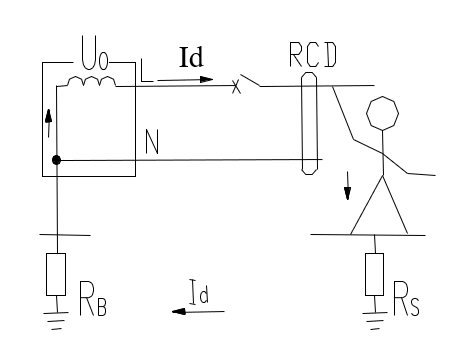

TT系統
可采用 ASJ。更快速靈敏切斷故障，以提高安全可靠性，此時 PE 線不得穿過互感器，N 線穿互感器，且不得重復接地。

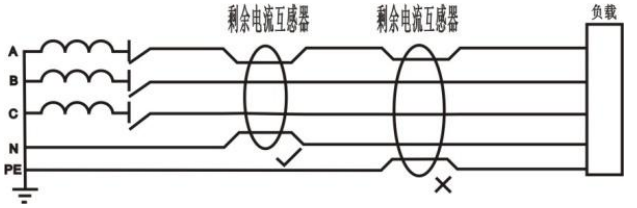

TN-S系統
不能采用 ASJ。因為 PE 線和 N 線合一，若 PEN 線不重復接地，當外殼帶電，互感器進出電流相等，ASJ拒動;若PEN線重復接地，部分單相電流將流入重復接地，達一定值后，ASJ 誤動。

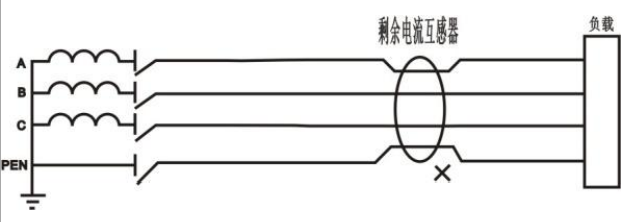

TN-C系統
F 點前為TN-C系統，不能采用ASJ;F點后為TN-S 系統，可采用 ASJ，但PE線不得穿過互感器。

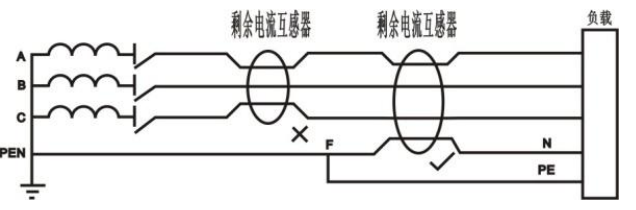

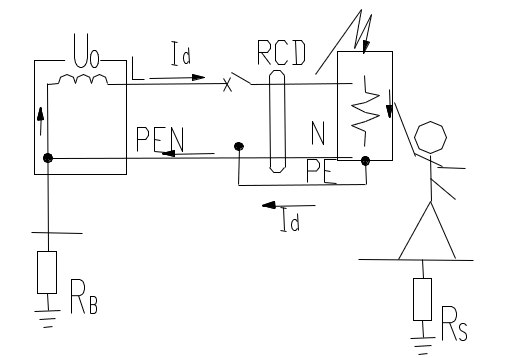

TN-C-S系統
-6應用場所
ASJ系列剩余電流繼電器與遙控跳閘開關聯用(自動切斷電源)，可以實現以下功能：防止間接接觸、限制漏電電流。也可以直接作為信號繼電器，監控電力設備。
ASJ系列剩余電流繼電器特別適用于學校、商廈、工廠車間、集貿市場、工礦企業、國家消防單位、智能大廈與小區，石油化工、電信及國防等部門用電的安全保護。
