01國內電氣火災統計和分析

隨著社會經濟的飛速發展，社會電氣化程度不斷提高，用電負荷過大、線路短路等原因導致電氣火災發生越來越頻繁，使得火災數量呈上升趨勢。

據5年的統計分析，電氣火災發生的場所中，住宅發生火災事故的數量高居前列（占比51%），線路短路及線路老化是誘發事故的主要原因。

通過對5年電氣火災故事原因分析發現，主要有電線短路、過負荷用電、接觸不良等幾種原因導致事故發生。其中，電線短路占比48%。

02 配電線路短路特點

線路短路時，短路電流在很短時間內能達到額定電流的十幾倍甚至幾十倍。根據焦耳定律∶Q=I²Rt，在短路點產生的熱量成指數倍增加，使短路點瞬間熔化并火星四濺，很易引發火災事故。

03傳統短路保護手段

傳統保護方式采用電磁脫扣式斷路器，檢測到短路時，脫扣器動作，分斷時間在毫秒級，無法控制短路電流。好的方式是采用響應速度快的限流技術和器件。

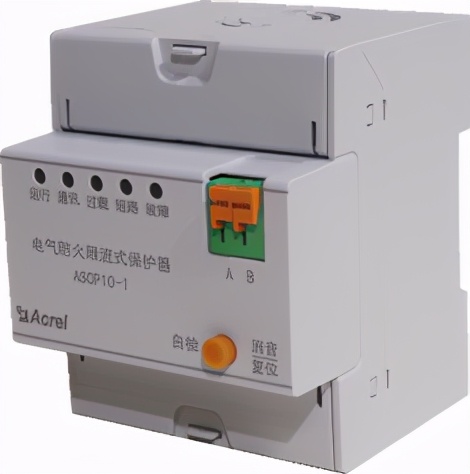

04 ASCP10-1電氣防火限流式保護器





額定電流：0~20A可設置

主要功能

短路限流：當線路發生短路故障時，能在150μs內實現快速限流保護，控制因短路電流過大所引起的電氣火災事故。

過載限流：當被保護線路的電流超過額定電流，線路過載且過載持續時間超過設定時間（3-60秒）時，保護器進行限流保護。

超溫限流：當保護器的內部元器件溫度超過設定值時，產品啟動超溫限流保護功能，防止因溫度過高造成產品損壞。

通訊功能：一路RS485接口，Modbus-RTU協議。

05 ASCP200-1電氣防火限流式保護器





額定電流：0~63A可設置

主要功能：

短路限流：當線路發生短路故障時，能在150μs內實現快速限流保護，控制因短路電流過大所引起的電氣火災事故。

過載限流：當被保護線路的電流超過額定電流，線路過載且過載持續時間超過設定時間（3-60秒）時，保護器進行限流保護。

超溫限流：當保護器的內部元器件溫度超過設定值時，產品啟動超溫限流保護功能，防止因溫度過高造成產品損壞。

過/欠壓保護：當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

06 ASCP200-1電氣防火限流式保護器





額定電流：0~63A可設置

主要功能：

線纜溫度監測：當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

漏電流監測：當被監測的線路漏電超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

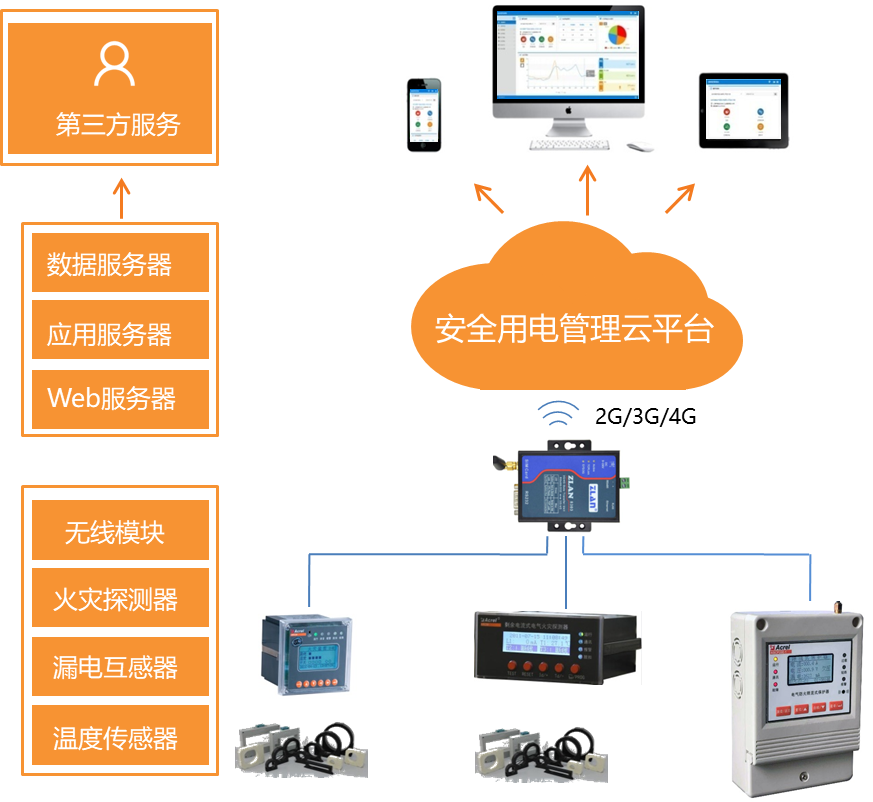

通訊功能：具有1路RS485接口，1路2G無線通訊，可以將數據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞Acrel-6000/B電氣火災監控主機，也可以是安科瑞Acrel-6000安全云平臺，或第三方監控軟件或平臺。

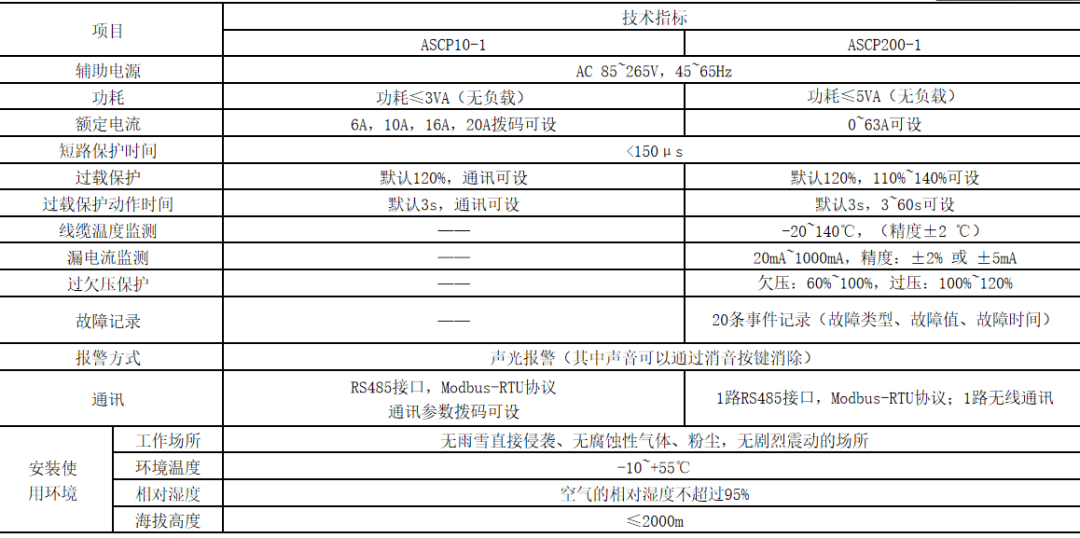

技術參數：





07 ASCP系列電氣防火限流式保護器—安裝與接線

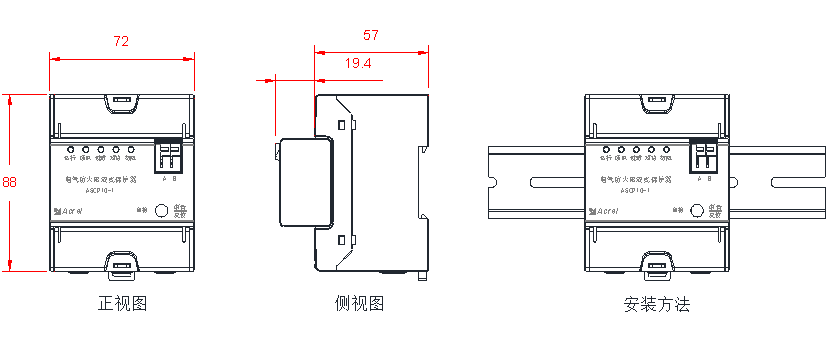

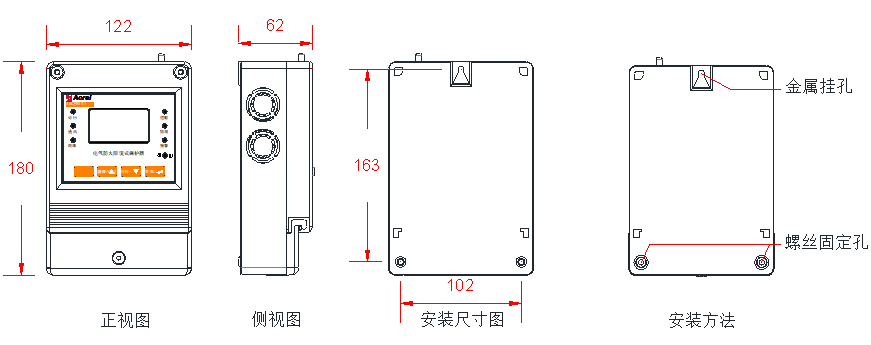

尺寸與安裝：







 接線方式：





選型及使用說明：

保護器設定的額定電流應該與其前級的斷路器的額定電流保持一致。

注意保證產品正常的通風和散熱。

保護器內部帶有交流電，嚴禁非專業人士擅自打開產品外殼。

保護器后方可接多個負載，需要保證負載的額定電流小于保護器的額定電流。

ASCP200為功能型，標配溫度監測和漏電流監測。

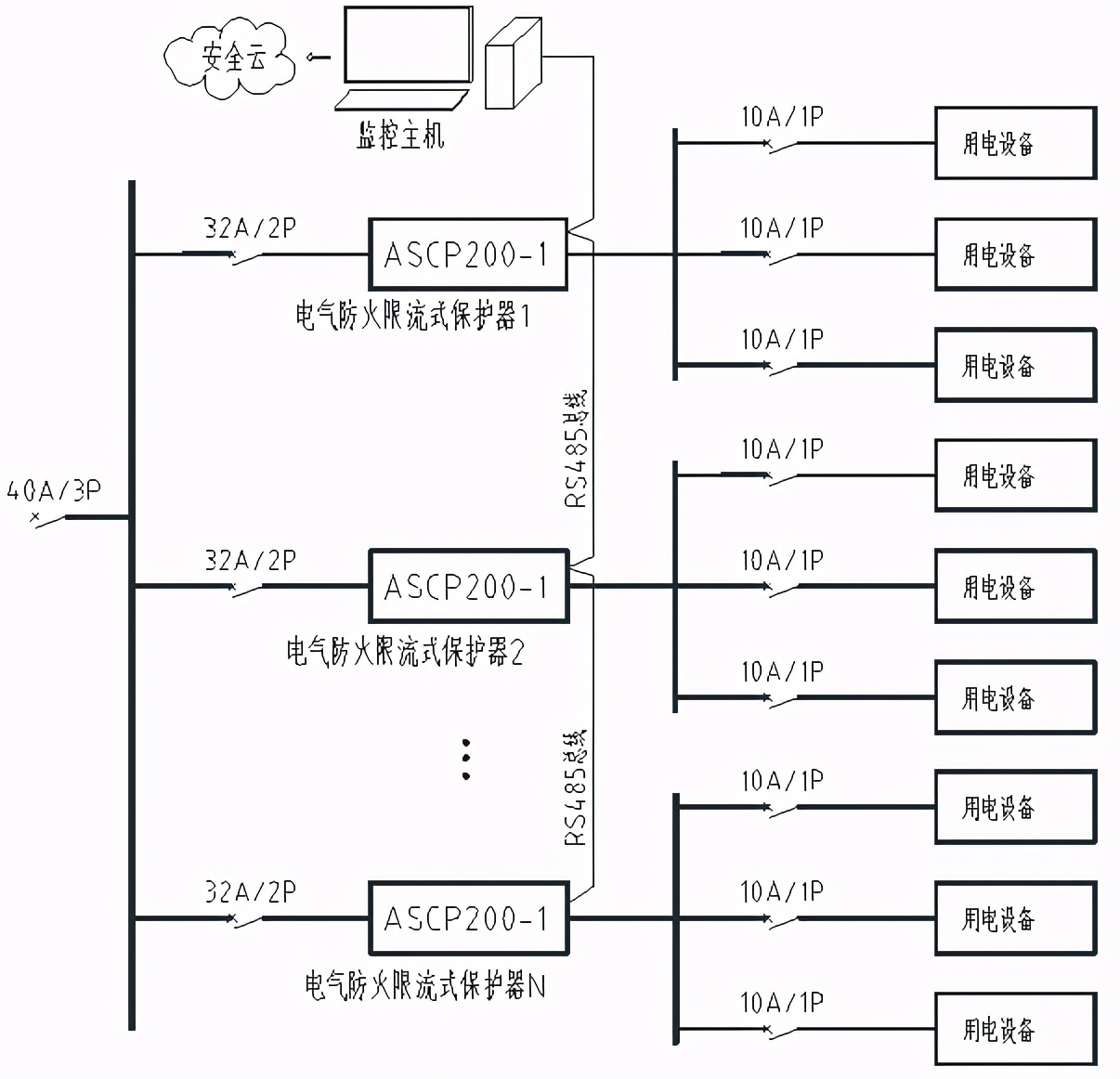

09 ASCP200-1電氣防火限流式保護器—典型系統圖

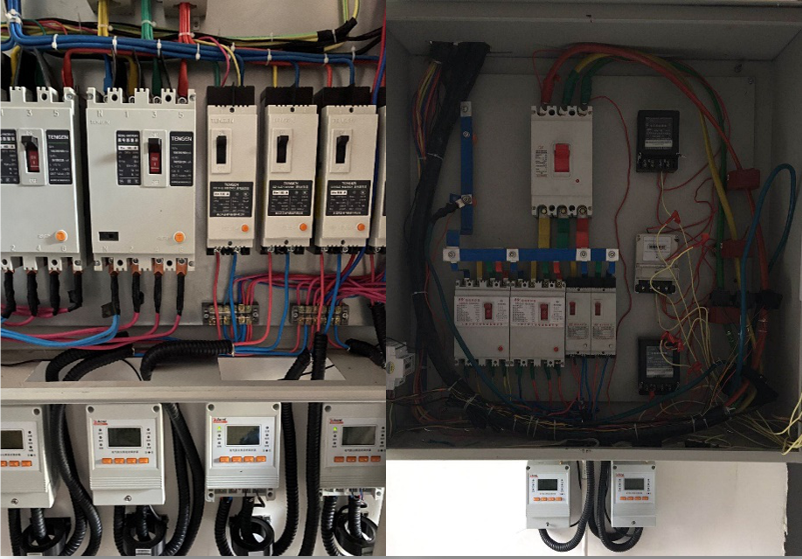

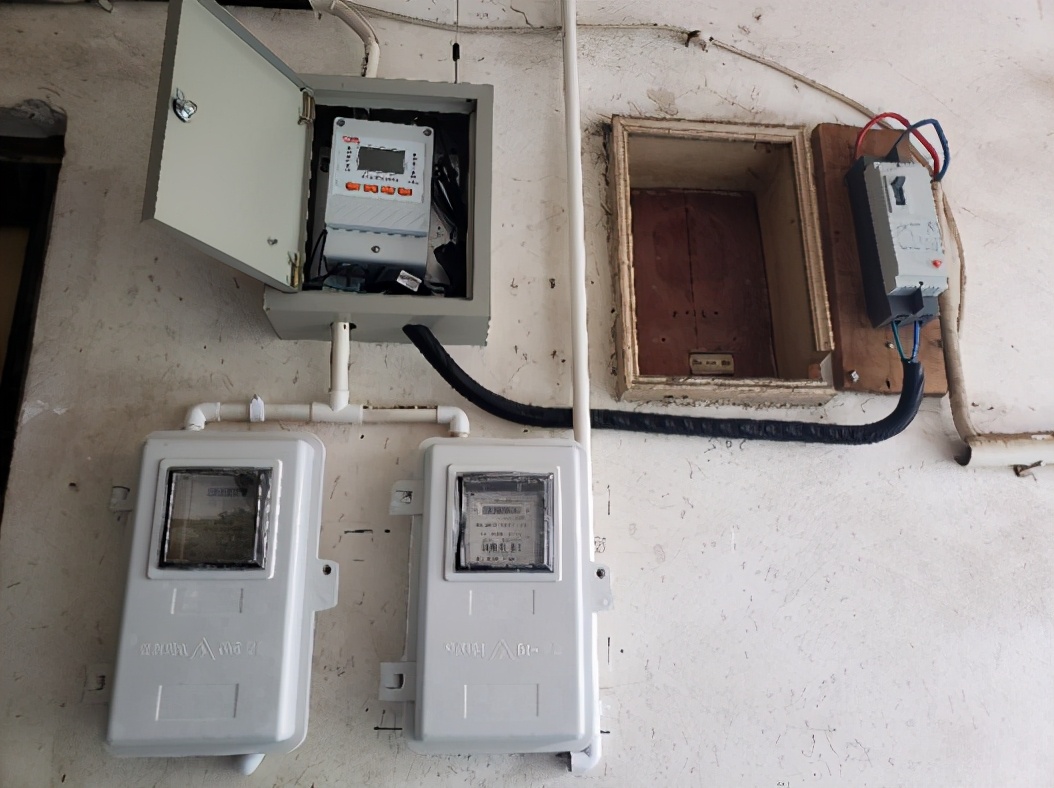

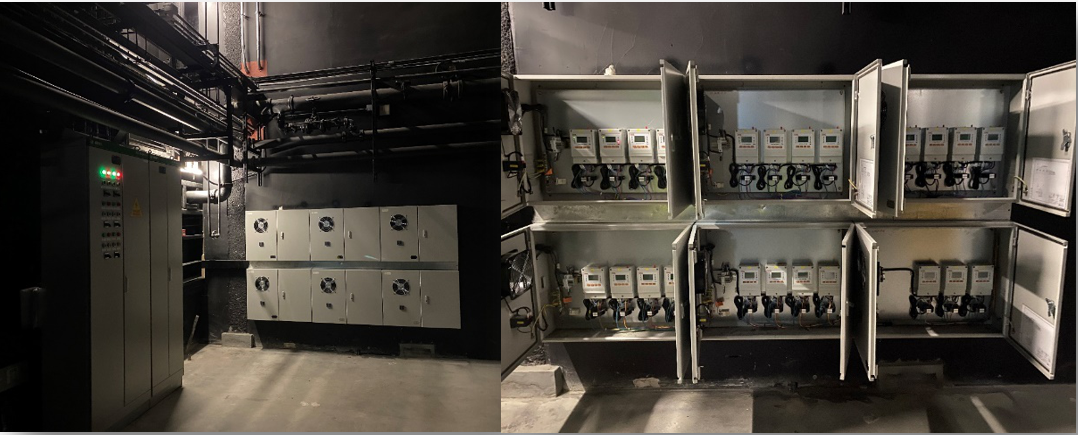

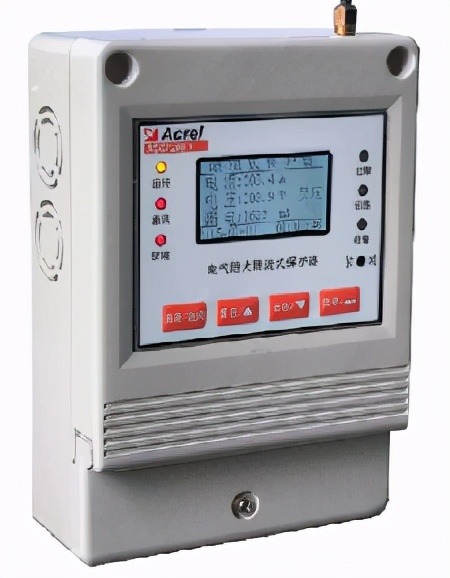

10 ASCP200-1電氣防火限流式保護器-安裝圖片
