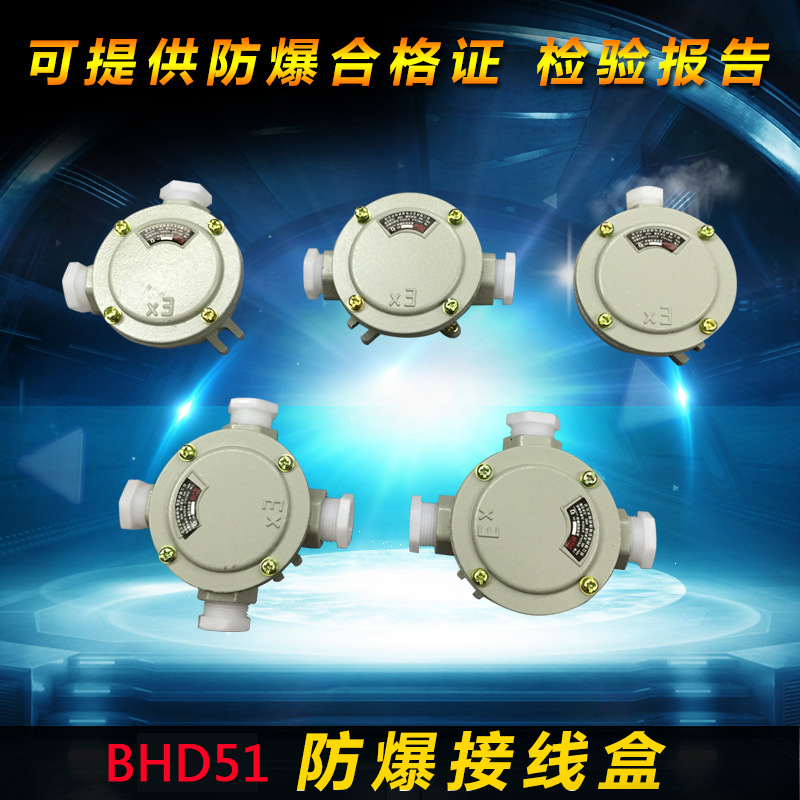

直通 三通 四通 平蓋 吊蓋 鑄鋼防爆接線盒
入口具有多種方式及規格，滿足現場各種布線需要；放扭轉接線端子，安全可靠，接線方便；引入口螺紋型式常規為管螺紋，也可根據要求加工成公制螺紋或NPT螺紋；鋼管或電纜布線。
浙江齊誠電氣有限公司
BHD51是我司接線盒系列的一款。引入口具有多種方式及規格，滿足現場各種布線需要；放扭轉接線端子，安全可靠，接線方便；引入口螺紋型式常規為管螺紋，也可根據要求加工成公制螺紋或NPT螺紋；鋼管或電纜布線。BHD51防爆接線盒分為一通平、直二通平、三通、四通平、直角二通平、一通吊、直二通、三通吊、四通吊、直角二通吊等多種規格接線盒，產品BHD51-G3/4;J含義：BHD51防爆接線盒，管螺紋G3/4直角二通吊。適用于石油開采、煉油、化工、等危險場所作照明、電力及控制線路的連接。
| BHD51防爆接線盒 | |||||||||
| 應用范圍 | |||||||||
| ◆適用于石油開采、煉油、化工、等危險場所作照明、電力及控制線路的連接； ◆適用于爆炸性氣體環境的1區、2區場所； ◆適用于可燃性粉塵環境20區、21區、22區場所； ◆適用于IIA、IIB、IIC類爆炸性氣體環境； ◆適用于T1-T5（T6）組溫度組別。 | |||||||||
| 產品特色 | |||||||||
| ◆鑄鋁合金或鑄鋼殼體，表面高壓靜電噴塑； ◆進出線口有多種方式及規格； ◆不銹鋼材質外露緊固件； ◆進出線口螺紋可特制，可制成公制螺紋、NPT螺紋等形式； ◆具有吊蓋的接線盒還可通過鋼管布線直接吊裝防爆燈具； ◆鋼管布線（電纜布線請注明）。直通 三通 四通 平蓋 吊蓋 鑄鋼防爆接線盒 | |||||||||
| 產品描述 | 效果圖 | ||||||||
| 執行標準： | GB3836.1、GB3836.2、GB12476.1 |  | |||||||
| 防爆標志： | Exd II BT6 Gb Exd II CT6 Gb/DIP A20 TA,T6 | ||||||||
| 防護等級： | IP54/IP65 | ||||||||
| 螺紋規格： | G1-1/2、G3/4、G1、G1-1/4、G1-1/2、G2 | ||||||||
| 端子數量： | 4 | ||||||||
| 額定電壓： | AC380V | ||||||||
| 額定電流： | 20A | ||||||||
| 外形代號 | |||||||||
| BHD51系列防爆接線盒代號及名稱一覽表 | |||||||||
| 代號 | 名稱 | 代號 | 名稱 | ||||||
| A | 一通平 | B | 直二通平 | ||||||
| C | 三通平 | D | 四通平 | ||||||
| E | 直角二通平 | F | 一通吊 | ||||||
| G | 直二通吊 | H | 三通吊 | ||||||
| I | 四通吊 | J | 直角二通吊 | ||||||
| 標注舉例： ◆BHD51-G1/2，B含義：BHD51防爆接線盒，管螺紋G1/2直二通平； ◆BHD51-G3/4;J含義：BHD51防爆接線盒，管螺紋G3/4直角二通吊。 注：◆通頭一般為管螺紋，如有特殊要求可定制； ◆吊蓋通頭：G1/2規格產品吊蓋通頭為G1/2，其它規格產品吊蓋通頭為G3/4，特殊要求請注明。直通 三通 四通 平蓋 吊蓋 鑄鋼防爆接線盒 | |||||||||

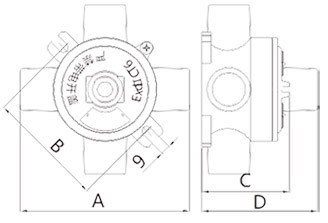

| IIB級技術參數及外形尺寸 | |||||||||
 |  | ||||||||
| 電纜外徑（Фmm） | 管螺紋（G） | A | B | C | D | ||||
| 8-10 | 1/2 | 145 | 108 | 96 | 68 | ||||
| 10-14 | 3/4 | 145 | 108 | 96 | 68 | ||||
| 12-17 | 1 | 145 | 108 | 108 | 68 | ||||
| 15-23 | 1-1/4 | 175 | 122 | / | 92 | ||||
| 17-26 | 1-1/2 | 176 | 122 | / | 92 | ||||
| 25-35 | 2 | 184 | 122 | / | 110 | ||||
| IIC級技術參數及外形尺寸 | |||||||||
 |  | ||||||||
| 電纜外徑（Фmm） | 管螺紋（G） | A | B | C | D | ||||
| 8-10 | 1/2 | 158 | 114 | 107 | 85 | ||||
| 10-14 | 3/4 | 158 | 114 | 97 | 75 | ||||
| 12-17 | 1 | 158 | 114 | / | 75 | ||||
| 15-23 | 1-1/4 | 192 | 132 | / | 107 | ||||
| 17-26 | 1-1/2 | 200 | 132 | / | 110 | ||||
| e、DIP型技術參數及外形尺寸 | |||||||||
 |  | ||||||||
| 電纜外徑（Фmm） | 管螺紋（G） | A | B | C | D | ||||
| 6-10 | 1/2 | 132 | 104 | 81 | 65 | ||||
| 10-14 | 3/4 | 132 | 104 | 81 | 65 | ||||
| 12-17 | 1 | 132 | 104 | / | 65 | ||||
| 15-23 | 1-1/4 | 175 | 122 | / | 94 | ||||
| 17-28 | 1-1/2 | 176 | 122 | / | 94 | ||||
| 25-35 | 2 | 184 | 122 | / | 112 | ||||
| 訂貨須知 | |||||||||
| ◆按照產品型號規格逐條選擇并注明防爆標志，螺紋規格，外形代號等參數要求； 例如：如要IIB隔爆型鑄鋁G1，B型接線盒，則產品型號為BHD51-G1，B Exd II BT6 Gb； ◆常規供貨為鋁合金材質，要求鑄鋼材質時請注明； ◆吊蓋通頭:G1/2規格產品吊蓋通頭為G1/2，其它規格產品吊蓋通頭為G3/4，特殊要求請注明。 | |||||||||
產品實拍：
