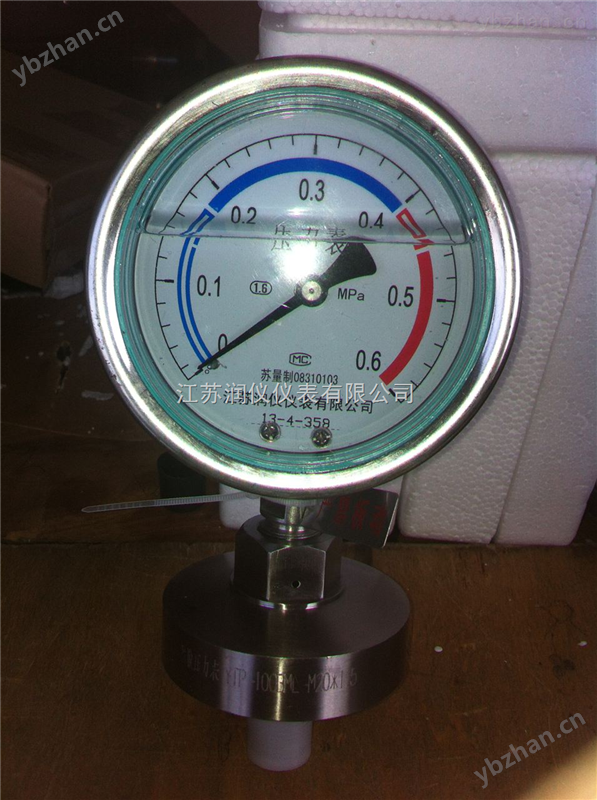

產品概念:
YTNP-100壓力表(耐震隔膜壓力表)外殼用不銹鋼材料制成(簡稱半鋼),可在有腐蝕性、振動較大的惡劣環境中使用。主要用于冶金、電力、石油、化工、輕工、機械等工業部門的壓力檢測。壓力表依靠內部充灌甘油和配套緩沖裝置等措施。具有良好的耐振性能。適用于被測介質的壓力有強烈脈沖變化或壓力沖擊和在生產工藝中經常突然卸何的場合,以及環境振動較大的場所。儀表能測氣體、液體脈動壓力的平均值。以克服介質強烈脈沖及環境振動對儀表帶來的損害,確保讀數的準確性。
產品技術參數:
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1. 使用環境溫度:-5~55℃(表殼內充甘油); 2. 抗工作環境振動:V,H,4 |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
產品技術指標:
l、YTNP-100壓力表精度等級:1.6級 ;2.5級
2、測量范圍: (Mpa)
0-0.1 0-0.16 0-0.25 0-0.4
0-0.6 0-l 0-1.6 0-2.5
0-4 0-6 0-10 0-16
0-25 0-40 0-60
-0.1-0.3 -0.1-0.5 -0.1-0.9 -0.1-2.4
(特殊規格,請?jiān)谟嗀洉r注明)
3、儀表公稱直公徑:Φ40mm;Φ50mm;Φ60mm; Φl00mm;Φ150mm
4 、隔膜連接體內部填充工作液(1)甘油(2)硅油(3)根據用戶需求填充。
5、工作條件: (1)環境溫度:—25—55℃
(2)工作壓力:靜負荷:用至測量上限值的3/4
交變負荷:用至測量上限值的2/3
短時壓力:用至測量上限值
6、連接尺寸: (1)螺紋連接:M20X1.5
(G3/8",G1/2",NPTl/2;
(2)法蘭連接:
l、機械工業部標準JB81-59《平焊鋼法蘭》
2、化學工業部標準HG5019-58《耐酸平焊鋼法蘭》
3、可根據用戶特殊需要生產
