一、產品簡介

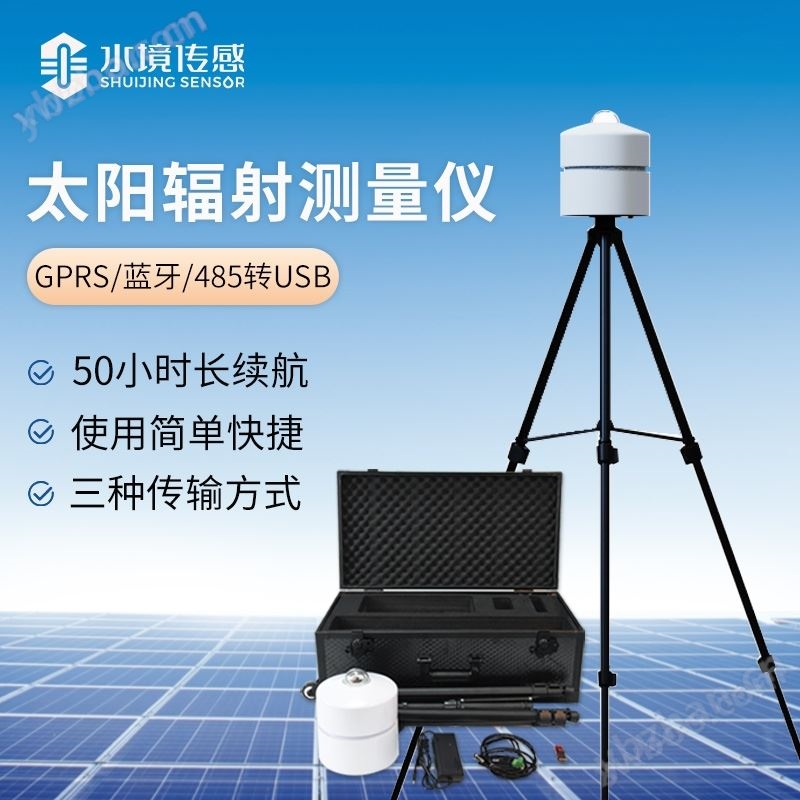

BF1太陽總輻射測定儀是一款高集成、低功耗、可快速安裝、便于野外監測使用的高精度自動氣象觀測設備。
該設備免調試，可快速布置，適用于各類應急氣象短期觀測、移動氣象監測等氣象數據的獲取。廣泛運用于氣象、太陽能利用、農林業、建筑材料老化及大氣環境監測等部門的太陽輻射能量的測量。
本產品符合ISO9060和WMO世界氣象組織規范(CIMO Guide)技術規范要求。
本產品符合中國氣象標準《GB∕T 19565-2017總輻射傳感器》要求。
二、產品特點
1.體積小，可移動，方便到不同環境進行監測
2.全封裝，安裝便捷，操作簡單，單人徒手可安裝
3.GPRS聯網
4.可與移動端設備連接，隨時隨地可查看檢測數據
5.支持modbus485傳感器擴展
6.內置大容量鋰電，超長待機
7.支持MQTT物聯網協議傳輸
8.配套物聯網數據展示、存儲、分析平臺
三、技術指標
1.內置接口
modbus485接口：GX-12-4P航空插頭，輸出供電電壓12V
設備配置接口：GX-12-4P航空插頭，輸入電壓5V
采集器供電接口：GX-12-4P,輸入電壓8-16V，帶RS485輸出json數據格式
2.供電
內置鋰電池供電：DC12V±0.5V峰值電流10A
鋰電池：12000maH DC10.8-12.6V
工作時長：持續24*9小時（9日）
充電器：12.6V/5A
3.參數
工作環境：-10~+45℃，濕度≤99%無凝露
通信方式：支持modbus485，支持RS232數據輸出
工作電流：＜170mA
外置傳感器協議：modbus485
外置傳感器數量：5
外置傳感器電壓：12V
數據上傳間隔：30s-65535s
| 參數 | 范圍 | 分辨率 | 精度 | 單位 |
| 輻照度 | 0-2000 | 1 | ≤±3.1% | W/m2 |
| 日照時數 | 0-6500 | 0.1 | < 0.2 | h |
| 小時累計 | 0-65535 | 1 | ---- | W.h/m2 |
| 日累計 | 0-65535 | 1 | ---- | W.h/m2 |
| 總累計 | 0-429496729 | 0.1 | ---- | KW.h/m2 |
四、產品結構圖
五、產品尺寸圖
六、上位機軟件介紹
1.PC單機版數據接收、存儲、查看、分析軟件
2.支持串口數據接收、處理、展示
3.支持json字符串、modbus485等通信方式
4.可自設置存儲時間，modbus485采集模式下可自設置采集時間
5.支持自助增加、刪除、修改監測參數的協議、名稱、圖標等
6.支持數據后處理功能
7.支持外置運行javascript腳本
七、安卓APP介紹
1.安卓單機版數據接收、存儲、查看、分析軟件
2.支持藍牙數據接收
3.手機休眠后軟件后臺接收、處理
4.json數據自動添加設備，modbus設備支持掃碼添加設備
5.支持歷史數據查看、分析、導出表格，支持曲線展示、單數據點查看。
6.支持數據后處理功能
7.支持外置運行javascript腳本
八、云平臺介紹
1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。
2.支持多帳號、多設備登錄
3.支持實時數據展示與歷史數據展示儀表板
4.云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。
5.支持短信報警及閾值設置
6.支持地圖顯示、查看設備信息。
7.支持數據曲線分析
8.支持數據導出表格形式
9.支持數據轉發，HJ-212協議，TCP轉發，http協議等。
10.支持數據后處理功能
11.支持外置運行javascript腳本
