技術特點
- 高精度測量
精度高達1% - 測量范圍大
選用不同型號的傳感器，可實現口徑 DN15 ~ DN6000mm 管道流量的測量。 - 充電電源
內置大容量鎳氫充電電池，可支持流量計連續工作 12 小時以上。采用電源適配器充電，可實現不間斷測量。 - 非接觸式測量
將帶有磁性的超聲波流量計傳感器吸附在管道外壁，即可完成測量流量。 - 支持多語言菜單
可定制中、英、意大利等多種語言。 - 大屏幕液晶顯示
可同時顯示累積流量、瞬時流量、流速、工作狀態等。 - 內置數據存儲器
內置數據記錄器空間為 32 Kbit，可儲存 2000 行測量數據
產品簡介
手持式超聲波流量計實現了液體流量的非接觸式測量。只需要將傳感器安裝在管理外壁，即可完成對流量的測量。具有體積小，攜帶方便，測量準確的特點。
廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業。可以用做生產監測、流量校驗、臨時檢測、流量巡查、水平衡調試、熱網平衡調試、節能監測，是流量即時檢測的工具儀表。
測量圖
 | 配接夾裝式傳感器
|
 | 配接支架式傳感器
|
主要部件特點說明

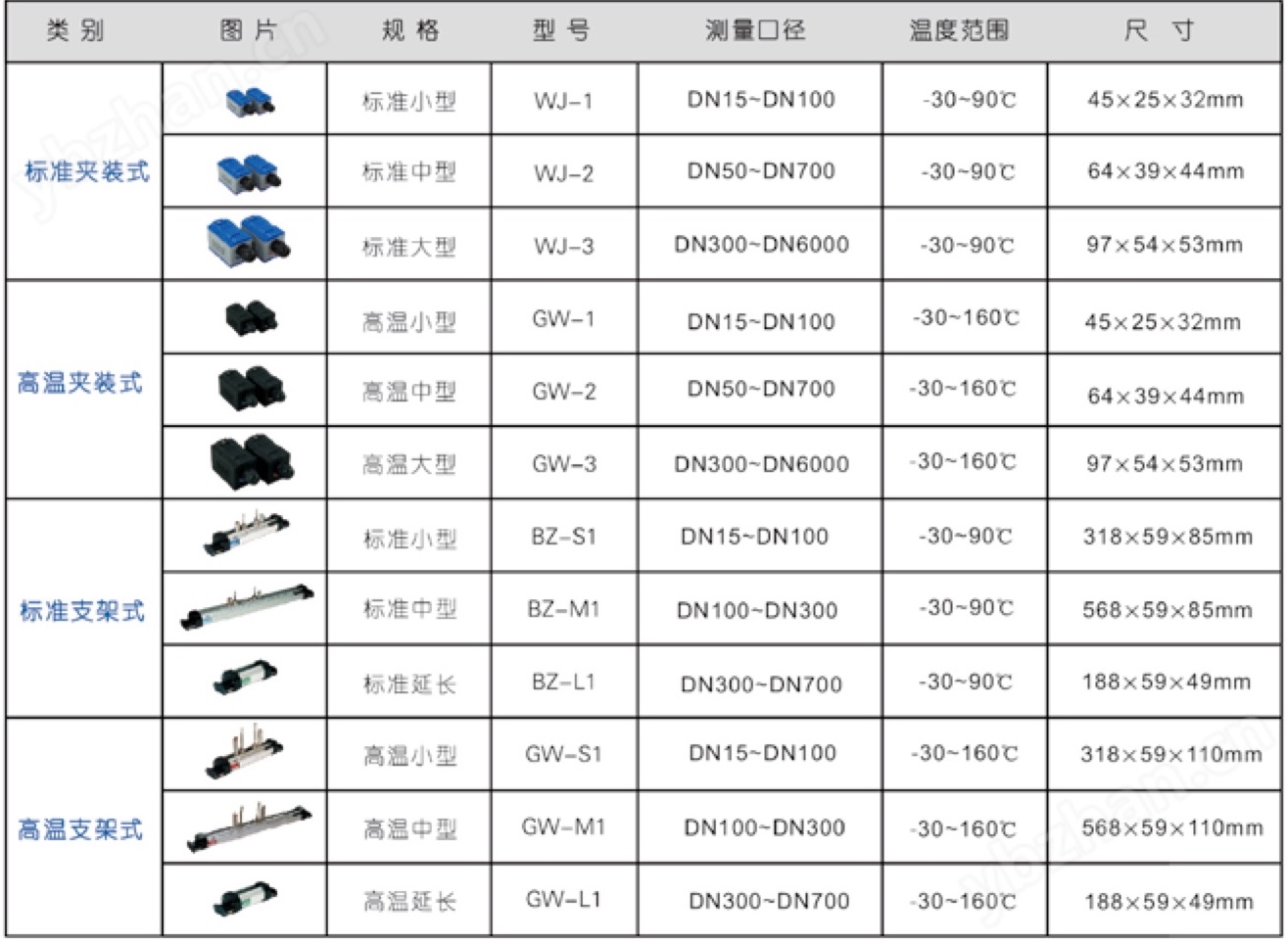

可選配的流量傳感器
注：詳細參數，請參閱《超聲波流量計傳感器》介紹。
基本技術參數
| 類 別 | 性能、參數 | |
| 主 機 | 原 理 | 超聲波時差原理，4字節IEEE754浮點運算 |
| 精 度 | 流量：優于 ±1％ | |
| 顯 示 | 4 x 8中文或者4 x 16西文點陣式背光液晶顯示器，支持中、英、意三種語言 | |
| 信號輸出 | 1路OCT脈沖輸出（脈沖寬度6-1000ms，默認200ms） | |
| 數據接口 | 隔離RS232串行接口，可通過PC電腦對流量計進行升級 | |
| 管道情況 | 管 材 | 鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
| 管內徑 | 15-6000mm | |
| 直管段 | 傳感器安裝點滿足：上游10D，下游5D，距泵出口30D（D為管徑） | |
| 測量介質 | 種 類 | 水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
| 溫 度 | 溫度：-30~160℃ | |
| 濁 度 | 10000ppm且氣泡含量小 | |
| 流 速 | 0~±10m/s | |
| 工作環境 | 溫 度 | 主機：-20-60℃；流量傳感器：-30-160℃ |
| 濕 度 | 主機：85%RH；傳感器防護等級 IP67 | |
| 電 源 | 3節內置1. 2V容量為2000mAH的充電Ni-MH電池，每次充滿電可持續工作12小時以上，使用AC90-260V電源適配器，可實現不間斷測量。 | |
| 功 耗 | 1.5W | |
| 外殼材料 | 阻燃ABS | |
| 主機重量 | 390g | |
選型編號
