產品簡介

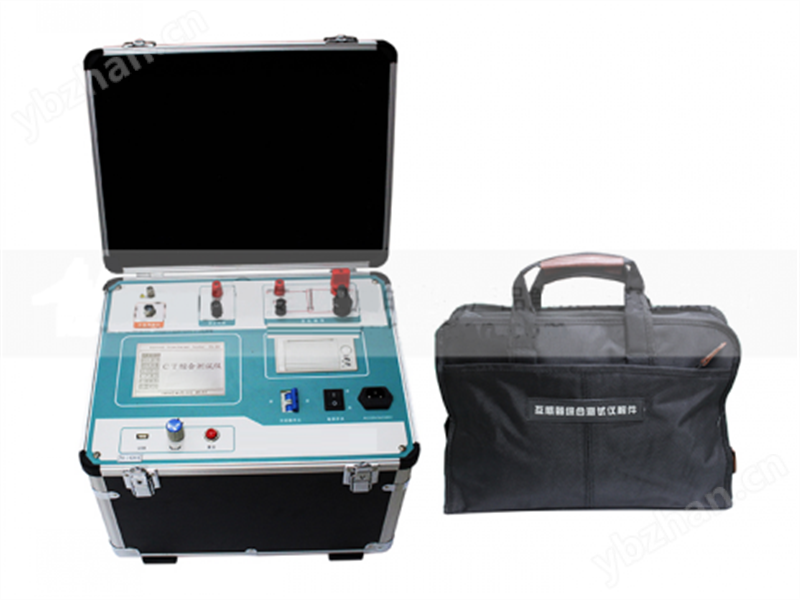

本產品是一款全自動化的CT特性測試儀器，是繼電保護和高壓絕緣專業的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、CT交流耐壓試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。 儀器采用進口核心器件，嚴格的制造工藝，保證產品性能穩定可靠；儀器面板采用人體工學設計，操作簡便，一人操作即可完成全部測試工作，軟件功能強大，自動計算并給出測試結果；自帶U盤轉存功能，結合上位機軟件，生成完備的測試報告，數據管理簡便高效，減輕測試人員工作負擔；儀器自帶微型打印機，可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的專業測試儀器
產品特征
1、安全方便：儀器自動化程度高，自動完成設定試驗，并給出試驗結果和曲線。試驗人員無需接觸被測試設備，遠離高壓電路，確保人身安全2、功能全面：儀器集CT伏安特性試驗、CT變比極性試試驗、CT極性試驗、CT一次通流試驗、CT交流耐壓試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值，并實時保存打印測試記錄和日期，方便用戶整理測試報告
3、輸出容量大：伏安特性試驗單機輸出電壓1000V，外接升壓器電壓可升至2500V,變比試驗和一次通流電流1000A，儀器輸出容量5kVA,可做500kV等級1A電流互感器的伏安特性試驗
4、人機界面友好：大屏幕320×240點陣漢字圖形界面，圖形清晰、美觀；使用高性能旋轉鼠標，操作簡單方便、壽命長；自帶微型打印機，即時打印試驗數據和曲線
5、數據存儲量大：儀器內置存儲器，各功能模塊測試數據均可保存且掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果
6、U盤轉存：支持U盤轉存試驗數據，通過PC機進行讀取，操作簡便快捷
7、PC機軟件強大：PC機應用軟件功能強大，操作簡單，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理
8、多電源供電模式：儀器電源實現AC220V或AC380V自適應供電。當交流功率電源輸入端子接AC220V電壓時，交流電壓輸出為0～600V；當輸入端子接AC380V電壓時，交流電壓輸出為0～1000V，用戶可根據實際需要進行選擇
產品別稱
CT伏安特性綜合測試儀、CT伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀產品參數
| 工作電源 | AC380V | AC220V | ||
| CT伏安特性試驗 | 單機 | 0～1000V、0～20A | 0～600V、0～20A | |
| 外接升壓器(選配） | 0～2500V、0～3A | 0～2000V、0～3A | ||
| 分辨力 | 0.1V、1mA | |||
| 精度 | ≤0.5% | |||
| 5%或10%誤差曲線 | 精度 | ≤1.0% | ||
| CT變比試驗 | 范圍 | 5～25000A/5A(5000A/1A) | ||
| 精度 | ≤1.0% | |||
| 一次通流 | 電流范圍 | 0～1000A | ||
| 通流時間 | 5分鐘 | |||
| 交流耐壓 | 單機 | 0～1000V | 0～600V | |
| 外接升壓器 | 0～2500V | 0～2000V | ||
| 分辨力 | 0.1V | |||
| 儀器電源電壓 | AC220V或AC380V 50HZ | |||
| 工作環境溫度 | -10℃ ～ +50℃ | |||
| 儀器主機體積 | 420×330×320㎜3 | |||
| 儀器主機重量 | 41kg | |||
| 外接升壓器體積 | 310×310×330㎜3 | |||
| 外接升壓器重量 | 25kg | |||
