產品概述：
JNWBY-1A調壓式動態無功補償系統的控制器采用了的控制技術。可對電網系統的電壓、電流功率因數、無功等參數進行實時監控和顯示；同時還可對各項控制和保護參數進行整定。控制器依據電壓無功的控制方式，根據電壓和無功的變化自動調節有載分接開關的檔位來改變自耦式有載調壓器的輸出電壓。由于電容器組接在調壓器的輸出側，而調壓器的輸入端并接于母線或線路，因此，隨著電壓的變化，電容器組向電網系統輸出的無功補償容量會相應改變。
型號釋義：
JNWBY-1A調壓式動態無功補償系統的控制器采用了的控制技術。可對電網系統的電壓、電流功率因數、無功等參數進行實時監控和顯示；同時還可對各項控制和保護參數進行整定。控制器依據電壓無功的控制方式，根據電壓和無功的變化自動調節有載分接開關的檔位來改變自耦式有載調壓器的輸出電壓。由于電容器組接在調壓器的輸出側，而調壓器的輸入端并接于母線或線路，因此，隨著電壓的變化，電容器組向電網系統輸出的無功補償容量會相應改變。
型號釋義：
主要技術指標：
1、主要技術性能參數：
補償系統額定電壓：10-35kV
系統長時間運行電壓畸變率：4%
動態補償階梯數量：9
單階梯動作響應時間：4秒
系統動態調節時間：可設定
2、運行環境條件
2、1 主系統（特種有載自耦調壓變壓器、電容器、電抗器），戶外或戶內安裝：
海拔高度：2000m
環境溫度：-25~+45℃
絕緣污穢：當量等值鹽密封度：0.12mg/cm2
抗震強度：水平：0.4g 垂直：0.2g
風速：不大于35m/s
周圍環境：無明顯污穢和火災及爆炸危險。
2、2 測控系統，戶內安裝：
環境溫度：-10~+45℃
環境濕度：不結露
潔凈度：一般辦公室環境
組成部分：
系統主要由五部分組成：
調壓自耦變壓器
有載分接開關
補償電容器組
保護系統
無功控系統

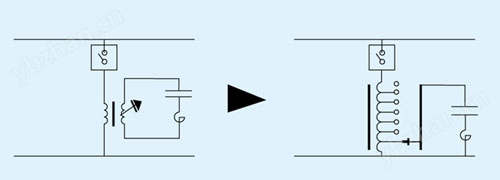

動態無功補償主要是根據電網系統的感性無功變化，及時調節補償電容發出的無功總量。改變無功總量有兩種方法：
1、改變投入的等效電容量； 2、改變電容兩端的電壓。
在電源頻率一定的情況下，補償總量與運行電壓的平方成正比。如果可以調節電容兩端的工作電壓，改變電容容量的處用系數，就可以調節電容發出的無功總量，實現動態無功補償。調壓式動態無功補償系統采用的就是這種方法。
例如：10KV母線的無功缺額為3000kvar時，可采用3000KVA的調壓器分9級在60~99%的調壓范圍內進行無功自動補償。根據分式：Qc=(u/10)Qcn (Qcn為電容器組的額定容量，U為調壓器的輸出電壓）計算可得調壓器輸出不同電壓時補償無功量為：
工作原理及系統組成原理框圖：
