FPC連接器1.0K-DX-nPWB產品簡介
產品名稱：0.5mm FPC 掀蓋式
產品型號：0.5K-DX-nPWB
0.5間距fpc連接器0.5K-DX-nPWB外觀形狀、寸法及材質
主體：LCP
鎖扣：PA46 / LCP GF30%
端子：磷銅C5191 GF30%
焊片：磷銅C5191
(備注：金屬表面鍍錫/鍍金”)
FPC連接器1.0K-DX-nPWB技術參數
fpc連接器0.5K-DX-nPWB定格
容許電壓：50V，(AC/DC(有效值)：50Hz)
容許電流：0.4A，(AC/DC(有效值)：50Hz)
AC/DC(有效值)：50Hz
使用溫度范圍：-25℃ ～ +85℃
FPC連接器1.0K-DX-nPWB電氣性能
接觸電阻：適合FPC/FFC 嵌合;開放電壓20mV 以下;短路電流10mA 的狀態下測定。2 0 mΩ MAX
絕緣電阻：適合FPC/FFC 嵌合;相鄰端子間或端子與地面間加DC 500V 下測定。500MΩMIN
耐電壓：適合FPC/FFC 嵌合;相鄰端子間或端子與地面間加AC 200V(有效值)歷時1 分鐘下測定。無擊穿現象
FPC連接器1.0K-DX-nPWB機械性能
鎖緊力及拔出力：適合0.3mm 厚的FFC;用每分鐘25±3mm的速度;平行地插入、鎖緊、拔出。
鎖緊力：1.96*n (N) MAX，拔出力：0.49*n (N) MIN
端子保持力：以用每分鐘25±3mm 的速度平行向外拉。3.92N MIN
FPC連接器1.0K-DX-nPWB的環境和其他性能(外觀均無損壞)
重復插拔：無通電狀態;以10 次/分鐘的速度插拔20 次。接觸抵抗：60 mΩMAX
溫度上升：適合FPC/FFC 嵌合;容許電流通電，溫度測定。(UL 498)，30 ℃MAX
耐振動性：DC 1mA 通電狀態下;嵌合軸沿XYZ三個方向振動;振幅1.5mm; 頻率10-55-10Hz/分;歷時2 小時。接觸抵抗：60 mΩMAX;瞬斷：1 ms MAX
耐沖擊性：DC 1mA 通電狀態下;嵌合軸沿相互垂直的6 個方向;以490m/s2{50G}沖擊;各3 次。瞬斷：1 ms MAX
耐熱性：適合FPC/FFC 嵌合;85±2℃的空氣中;放置96 小時;再回到室溫中放置1-2小時。接觸抵抗：60 mΩMAX
耐濕性：適合FPC/FFC 嵌合;40±2℃、相對濕度90-95%的空氣中;放置96 小時;再回到室溫中0.5 小時內測定。接觸抵抗：60 mΩMAX。絕緣抵抗：20 MΩMIN
溫度循環：適合FPC/FFC 嵌合;-55±3℃ 30 分鐘;常溫常濕 10-15 分鐘;85±2℃ 30 分鐘;常溫常濕 10-15 分鐘，循環5 次。接觸抵抗：60 mΩMAX
耐鹽霧性：適合FPC/FFC 嵌合;35±2℃、5±1%的鹽水噴霧8 小時;試驗后常溫水洗;再室溫干燥。接觸抵抗：60 mΩMAX
耐亞硫酸：適合FPC/FFC 嵌合;40±2℃、50±5ppm 的亞硫酸中放置24 小時。接觸抵抗：60 mΩMAX
可焊性：端子前端基準面0.2mm 處浸入245±5℃的錫槽中;歷時2±0.5 sec。沾敷性:沾敷面積95%以上.
耐焊接熱：在245±5℃熱風爐中經30±5sec 條件下，至少進行5 次。

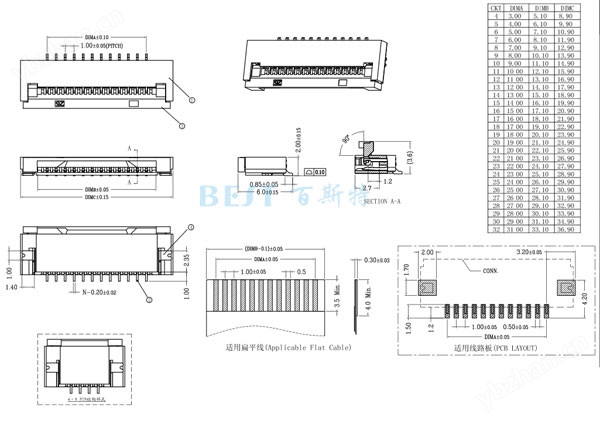

FPC連接器1.0K-DX-nPWB參考圖紙
