| 產 品 詳 細 介 紹： |
》》》性能簡介：
本射頻電容物位變送器是電容式物位變送器的升級換代產品，性能更，抗干擾能力更強。適
用于水泥、冶金、煤碳、飼料、糧食、鋼鐵、電廠、污水處理、食品飲料、生物制藥等行業，特
別是在高溫(200℃以上)、有泡沫、有粉塵、油水分層等工況下也能很好的使用，可用于固態物
料、液態物料、液-液分界面的物位高度測量，在水泥倉、煤倉、粉塵倉、灰倉、水池、油罐、
發酵罐等物位測量中已經被大量使用。本產品可靠性好，免維護，靈敏度高，準確度高。
》》》主要技術指標：
◆工作電源：AC220V±10%或DC24V
◆功耗：≤3W
◆儀表工作環境：溫度：-20℃～60℃ 濕度：≤90% 壓力：≤4MPa
◆測量范圍：≤30米
◆探極工作（介質）溫度：
普通型：-20～50℃
中溫型：-40～200℃
高溫型：-40～800℃
◆負載能力：≤600歐姆
◆輸出方式：4～20mA變送信號
◆精度：±1%F.s
◆安裝方式：螺紋、法蘭（可用戶訂制）
◆電氣接口：M22×1.5
◆探極形式：棒式（量程≤2米）、纜式（2米≤量程≤30米）、同軸式（液體且量程≤2米）
◆探極材質：316不銹鋼
一、概述
HFW-BQ型射頻電容物位變送器是目前臺結構簡潔而功能強大的物位測量儀表。它是基
于射頻導納和電容技術引進研發而成。因所有物料均有不同的介電常數，而且其導電
率均不同于空氣。將一無線電頻率施加在探頭上，其探頭和容器壁構成電容器，其探頭
與介質接觸時由于微小電量的偏移，其所反映的總阻抗發生變化，這一變化被電路檢測
后通過連續的分析（與預先由靈敏度設置電路建立參考基準相比較）確定周圍環境（物
位）的變化。 靈敏度正確設置會影響傳感器輸出精度，探頭的特殊電路設計可以使測量
電路對探頭上物料的堆積自動校正，從而正確反映出實際的物位而不是粘附在探頭上堆
積物料。由于使用了自己設計的特殊系列芯片，實現了物位信號的脈沖式變換，它
把物位的變化轉變成對應的4～20mA信號，以便遠傳處理組成系統，測量精度及性能的
可靠性是其他普通電容式物位計的，對于固體、液體物料均可應用。
二、探極形式及外形圖

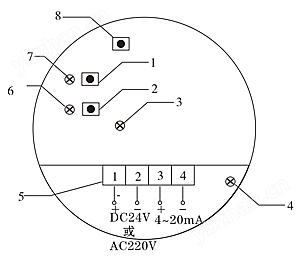

三、接線端子圖和按鍵分布及其功能
1、滿倉鍵（M）
2、空倉鍵（K）
3、運行/標定狀態指示燈（D.綠色）標定狀態時熄，運行狀態時亮，出廠時熄。
4、電源指示燈（E.紅色）
5、接線端子
6、空倉標定指示燈（L.綠色），閃亮表示未進行空倉標定，長亮表示已完成空倉標定。
7、滿倉標定指示燈（H.綠色）閃亮表示未進行滿倉標定，長亮表示已完成滿倉標定。
8、清除鍵（O），與空倉、滿倉鍵配合使用。按下本鍵再同時加按空倉鍵到“空倉標定
指示燈”閃亮，清除原空倉標定數據；按下本鍵再同時加按滿倉鍵至“滿倉標定指示
燈”閃亮，清除原滿倉標定數據。
四、型號編制
五、選型舉例
例1、使用要求：介質常溫，標準法蘭安裝(尺寸如下圖5)；電源AC220V；棒式探極，
長1米。
對應型號：HFW-BQ-P-B-A-B-100
例2、使用要求：介質溫度≤150℃；防腐蝕；電源DC24V；探極長15米，測固體物
料，重型纜式探極，法蘭安裝(尺寸如圖3)。
對應型號：HFW-BQ-ZF-B-D-H-1500
六、選型注意事項
1、本物位變送器探極長度可根據現場需要選擇，應稍短于料倉高度；小于2.0米時應選
用棒式探極，超過此長度應選用纜式探極。
2、固體物料并且是非金屬料倉或物料介電常數≤1.8時需加輔助探極；液體物料并且是
非金屬料倉或料槽和其它非規則料倉應選用絕緣探極。
3、高溫型檢測的物料須不導電。
4、我廠提供選型咨詢服務；特殊情況可按用戶要求供貨
七、使用技巧及注意事項
1、本物位變送器應在倉頂安裝，探極垂直伸進倉內，外殼地線標志處可靠連接地網。
2、物位計從一個料倉換到另一個料倉使用，需按第十項所述方法重新投運。
八、檢驗方法
1、把物位變送器放桌上，在端子3、4上連接上毫安表，通電預熱10分鐘。
2、按下“清除+空倉”鍵至“空倉標定指示燈”閃亮；再按下“清除+滿倉”鍵至“滿倉
標定指示燈”閃亮。
3、按下“空倉鍵”至“空倉標定指示燈”變長亮，
4、用手握住探極不放，同時按下“滿倉鍵”至“滿倉標定指示燈”變長亮。此時輸出電
流約為20mA。放開握住探極的手，電流約4mA。證實物位計傳感器功能正常。
5、按下“清除+空倉”鍵至“空倉標定指示燈”閃亮；再按下“清除+滿倉”鍵至“滿倉
標定指示燈”閃亮，清除原標定數據。斷電，準備到現場使用。
九、投運方法
本物位變送器必須進行空倉和滿倉兩次標定以后才能正常運行，可先標定空倉，再標
定滿倉，也可先標定滿倉，再標定空倉，過程如下：
附標定清除方法：
如果進行了不滿意的標定，想清除，可按下“清除+空倉”鍵至“空倉標定指示燈”閃
亮，清除原來空倉標定數據；按下“清除+滿倉”鍵至“滿倉標定指示燈”閃亮，清除原
滿倉標定數據。
十、產品成套性
HFW-BQ型射頻電容物位變送器一臺
使用說明書一份
合格證一份
保修單一份
