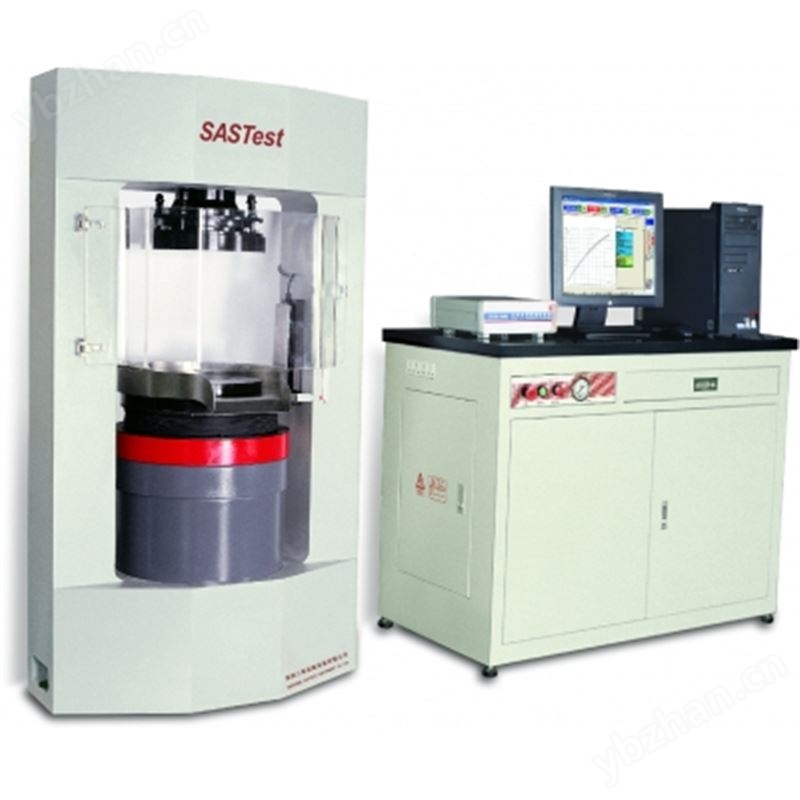

YAW4000系列微機控制電液伺服壓力機
產品用途：
主要適用于水泥、混凝土、巖石的抗壓強度試驗，配以適當?shù)膴A具和測量裝置可滿足混凝土的劈拉試驗、抗折試驗、靜壓彈性模量試驗。
性能特點：
ü 設備框架采用了有限元分析，整體剛性好。
ü 配有防塵罩，有效避免雜屑堆積在活塞周圍，劃傷活塞。
ü 球頭壓板采用彈簧結構，調整靈活，滿足試樣不平整要求。
ü 配有的防護罩既保證了試驗的安全性，又能實時觀察到試驗時試樣的變化情況。
ü 負荷傳感器相比傳統的油壓傳感器，量程寬、精度高、穩定性好，壽命長。
ü 油缸采用長行程油缸調節試驗空間。
ü 控制系統采用全數字DSP控制器、神經元自適應PID算法，力、變形、位移三閉環控制。
ü 電腦控制系統可實現自動停止、自動回退，數據記錄分析等控制功能。
主要技術參數：
型號 | YAW4605 | YAW4106 | YAW4206 | YAW4306 |
試驗力 | 600KN | 1000KN | 2000KN | 3000KN |
準確度等級 | 0.5級 | |||
試驗力示值誤差 | ±1%以內 | |||
試驗力測量范圍 | 2—99%FS | |||
活塞移動速度范圍 | 0-130mm/min | 0-80mm/min | 0-80mm/min | 0-60mm/min |
主機結構 | 2柱框架式 | 整體鑄鐵 | 整體鑄鐵 | 4柱框架式 |
混凝土（巖石）彈性模量 | 不可配置 | 可擴展配置 | 可擴展配置 | 可擴展配置 |
立柱間距離 | 320mm | 520mm | 520mm | 440x440mm |
上下壓板間距離 | 300mm | 300mm | 300mm | 400mm |
壓板距離條件方式 | 活塞升降條件（調節距離不大于活塞行程） | |||
壓板尺寸 | Φ230 | Φ300 | Φ300 | Φ300 |
活塞行程 | 135mm | 135mm | 135mm | 200mm |
試驗力加載速率 | 0.02%—2%FS/s | |||
活塞運動方向控制 | 雙向油缸 | |||
主機尺寸（長寬高） | 1000x600x900 | 820x460x1480 | 720x720x1760 | |
油源外形尺寸 | 1150x600x900 | |||
總功率 | 2.5kw(380V)+1.5kw(220V) | 4.5kw(380V)+1.5kw(220V) | ||
重量 | 約700kg | 約2000kg | 約2000kg | 約3000kg |
規格型號 | YLW-300 | YLW-600 | YLW-1000 | YLW-2000 | YLW-3000 |
試驗力(KN) | 300 | 600 | 1000 | 2000 | 3000 |
試驗機準確度等級 | 1級/0.5級 | ||||
試驗力測試量程 | 1%--99%FS（全程不分檔） | ||||
變形分辨力 | 變形量的1/300000 | ||||
主機結構形式 | 兩立柱 | 四立柱 | |||
混凝土（巖石）彈性模量 | 不可配置 | 可擴展配置 | |||
立柱間有效距離 | 280 | 325 | 440 | ||
上下壓板間距離 | 256 | 300 | 400 | ||
上下壓板尺寸 | ∅170 | ∅234 | ∅300 | ||
上下壓板距離調節方式 | 油缸、壓塊調節 | ||||
活塞行程 | 140 | 140 | 200 | ||
活塞位移速度 | 0-170mm/min | 0-100mm/min | 0-80mm/min | ||
試驗力加載速率（mm/min） | 0.02%-2%FS/s | ||||
活塞運動方向控制 | 單向油缸 | 雙向油缸 | |||
主機外形尺寸 | 1000X500X1650 | 700X500X1850 | 720X720X1800 | ||
控制柜外形尺寸 | 與主機一體 | 1350X600X900 | |||
總功率（KW） | 4(AC380V 50Hz) | 4(AC380V 50Hz) | 6(AC380V 50Hz) | ||
重量 | 1000 | 1500 | 3000 | ||
