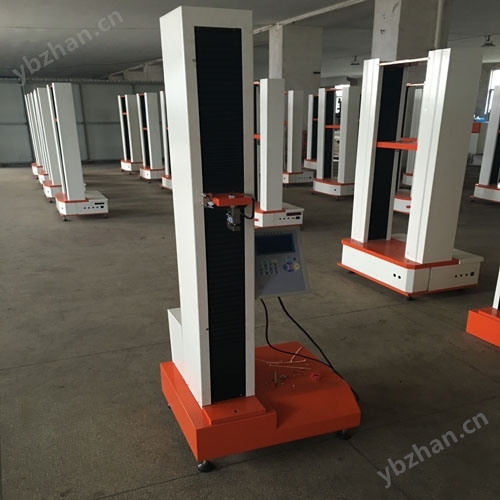

塑料拉伸強度測試儀

主要規格及技術參數

1  試驗力 5000N  100N  200N  500N  1000N  2000N  3000N  5000N

2 試驗力測量范圍  大負荷的2%~99%

3 位移測量 分辨率0.01mm

4 電源 ～220V±10%   50Hz 0.5kW

5 試驗力示值重復性相對誤差 ≤1%

6 試驗力零點相對誤差 ±0.1%

7 速度范圍 0.05-500mm/min

8 速度精度 優于±1%

9 有效拉伸空間 700mm

10 試驗力示值相對誤差 優于±1%

塑料拉伸強度測試儀結構特征及工作原理

本機由機械、電氣二大部分組成。

1機械部分結構及工作原理：

本機采用電動加載方式，底部是整機結構承載支架，內部包含有電機驅動器、加載電機、減速機構、動力傳動機構等部件；上部是試樣夾持及力值、位移測量機構，包含有試樣拉伸夾具、測力傳感器、位移傳感器等主要部件。

2 電氣部分：

    電氣部分由顯示測量控制部分組成。顯示測量控制部分實現各種控制、顯示、數據采集、處理等功能。軟件部分的操作請仔細閱讀《軟件說明書》。

3 本機的幾項主要功能：

3.1 全開放性參數設置

3.2 設置參數保存

3.3 浮動零點設置，可隨時調整零點

3.4 峰值保持及存儲，常值跟隨；

3.5 在有效速度范圍內，速度值任意設置；

3.6 橫梁移動過程中的速度快捷切換功能

3.7 靈活的數據查詢顯示功能；

3.8 過載停機保護功能；

3.9 試驗結束自動判斷功能；

3.10 極限位置保護等；

普通測試項目：（普通顯示值及計算值）
●拉伸應力　　　●拉伸強度
●任意點力值　　●任意點伸長率
●壓力試驗　　　●剪切剝離力試驗

●扯斷強度　　　●扯斷伸長率
●抽出力　　　　●粘合力及取峰值計算值

●彎曲試驗　　　●拔出力穿刺力試驗

●定伸應力　　　●定應力伸長率

●定應力力值　　●撕裂強度

儀表故障排除方法：

一、儀表不顯示

原因

1、輸入電源不正常

2、保險絲壞

檢查方法

1、檢查電網電源

2、檢查保險絲

二、按上升電機不運轉

原因

1、控制線沒接好

2、限位保護

3、變頻器無電

檢查方法

1、檢查控制線是否連好

2、行程超出范圍

3、檢查變頻器供電

三、儀表屏幕顯示傳感器未接或過載

原因

1、傳感器線沒插好

2、傳感器壞

3、標定數據不正確

檢查方法

1、檢查傳感器插頭是否連好

2、跟換傳感器

3、從新校準

四、打印機不走紙

檢查打印紙是否裝好 將打印機蓋板打開，按面板打印鍵，檢查打印機黑色橡膠輪是否轉動

打印機打印白紙  打印紙裝反或不是熱敏打印紙 參照打印機的說明書重新安裝打印紙或重新購買熱敏打印紙。

五、標定時無法標定到滿量程 傳感器的零點可能已漂移
