RP2000系列
RP2000系列產品是長距離分布式布里淵光纖傳感分析儀，采用差分脈沖對技術實現了1m或2m空間分辨率，較傳統BOTDA，可以實現更高信噪比和精度應變和溫度的測量。該產品適用于范圍比較大，對空間分辨率要求不高的構筑物監測，如高壓輸電線、輸油燃氣管線、海底光纜、城際通信光纜、碼頭、河岸沿岸狀態監測，可實現斷纖檢測功能。
| 型號 | RP 2000 系列 （長距離系列） | ||||
| RP 2020 (高性價比) | RP 2050 (C) | RP 2051 (C) | RP 2100 (C) (超長距離) | ||
| 傳感距離 | 20 km 傳感 | 25 km 傳感 （50 km環路） [1] | 50 km 傳感 （50 km環路） | 50 km 傳感 （100 km環路） | 130 km 傳感 （260 km環路） |
| 空間分辨率 | 1 m | 1 m | 2 m | 2 m | 2 ~ 25 m (典型值15 m) |
| 采樣分辨率 | 0.2 m | 0.2 m | 0.2 m | 0.5 m | 0.5 m |
| 尺寸 | 430(w) × 446(D) × 133(H) mm （標準 3U 結構） | ||||
| 傳感光纖 | SMF | ||||
| 重量 | ~ 10 kg | ||||
| 測量參數 | 溫度和應變 | ||||
| 激光器工作波長 | 1550 ± 2 nm | ||||
| 掃頻范圍 | 10 ~ 13 GHz | ||||
| 掃頻步長 | 1, 2, 5, 10 和 20 MHz [2] | ||||
| 應變測量范圍 | -15000 ~ 15000 µε (-1.5% ~ 1.5%) [3] | ||||
| 平均次數 | 25 ~ 216 | ||||
| 測量精度 | 0.2 ℃ / 4 µε [4] | 0.2 ℃ / 4 µε | 0.2 ℃ / 4 µε | 0.2 ℃ / 4 µε | 0 km為0.2 ℃ / 4 µε, 后30 km為0.3 ℃ / 6 µε |
| 測量時間 | 2 s ~ 幾分鐘 [5] | 30 s ~ 幾分鐘 | |||
| 光纖接口型號 | FC / APC | ||||
| 供電 | AC 100 - 240 V / 50 - 60 Hz 250 VA | ||||
| 功耗 | ~ 100 W | ||||
| 工作溫度 | 0 ~ 40 ℃ | ||||
| 測量通道 | 1, 4, 8, 16 （可選） | ||||
1 50 km 的環路，其中 25 km 的光纖為傳感光纖；
2 掃頻步長在1 ~ 20 MHz 之間任意可選；
3 具體應變測量范圍由選擇的光纜決定；
4 1km松弛單模光纖，使用1m空間分辨率，平均次數12000次，恒溫條件下測試結果；
5 測量時間取決于傳感光纖長度，為2s；
* 本系列BOTDA均可與BOTDR系統集成，形成單雙端一體機。
應用案例：
1、廈門海滄大橋荷載監測
- 海滄大橋是從廈門島通往海滄的一座兼具公路和城市橋梁功能的內海灣大橋，是亞洲、二的三跨連續全漂浮鋼箱梁懸索橋，代表著20世紀中國建橋水平成就，至今服役時間近15年。
- 2015年，利用公司產品 “高分辨率分布式光纖溫度應變分析儀” 為廈門海滄大橋進行橋梁結構健康監測。
- 橋梁監測主要關注在荷載情況下，其應變和溫度分布情況。通過車輛不同位置停放，形成四種不同加載工況。利用鋪設在鋼箱梁底板正中位置的三根傳感光纖對不同工況進行測量。
- 測量結果可以準確反映車輛停靠在不同位置時，橋梁對應位置及橋梁整體發生的應變變化。測量結果為橋梁結構健康評估提供了有力的依據。

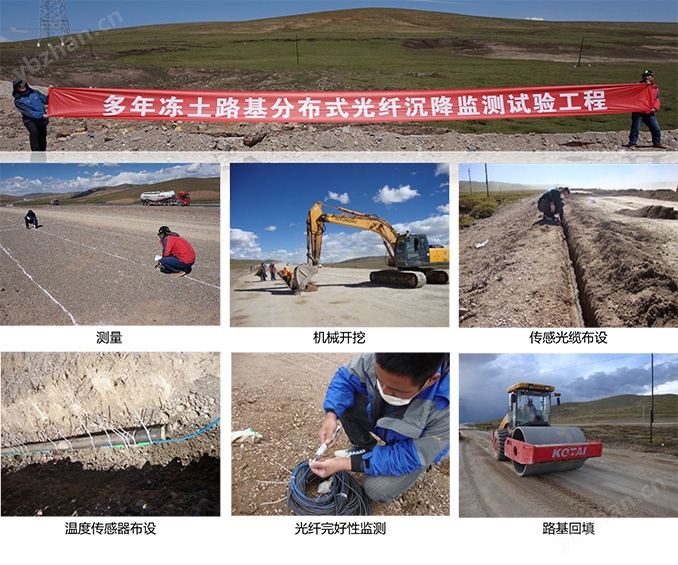

- 2、青藏高原路基沉降監測
由于青藏高原地理環境特殊、地質條件復雜、氣候多變，穿越大片連續多年凍土區的高速公路極易發生路基變形，因此對構筑物穩定性具有更高要求，對高原高速公路的建設、養護和運營管理提出了更特殊的要求。目前，凍土工程病害準確實時預報是世界性的難題。公司利用自主研制的“高分辨率分布式光纖溫度應變分析儀”，開展高原高速公路狀態評價和災害預警分布光纖檢測，建立高寒高海拔地區高速公路全線檢測數據分析、狀態評估和災害預警的實用現行標準。 3、高精度光纖陀螺環檢測
光纖陀螺儀作為一種確定運動物體方位的儀器，已經發展成為慣性技術領域具有劃時代意義的新型儀表。目前它已經在航空航天、導航、機器人控制、石油鉆井及雷達等領域獲得廣泛應用。作為光纖陀螺儀核心器件的光纖環，其質量直接影響光纖陀螺儀的精度。我公司自行研制的“布里淵分布式多參量測試技術”可以在線、分布式檢測光纖環各處應變、溫度和雙折射分布，有效判斷光纖環質量好壞，有效解決光纖陀螺儀精度提高方面的難題。所提出技術為光纖環的繞制、固膠、溫度控制等工藝提供有效指導，極大地促進高精度光纖陀螺的發展。4、鋼筋混凝土梁應變監測
公司利用自主研制的“高分辨率分布式光纖溫度應變分析儀”與有關單位在實驗室環境下進行了鋼筋混凝土梁荷載情況監測，該項目驗證了我公司研制的“溫度應變解調儀”在土木工程檢測方面進行廣泛應用的可能，提出我公司產品可以應用于橋梁、大壩和隧道等大型結構建筑物健康監測、石油管線漏油、電力線路故障檢測和火災報警等多領域。
