SD2121B采用工業通用標準RS485總線 MODBUS-RTU協議接口，方便接入PLC，DCS等各種儀表或系統，用于監測溶液酸堿度等狀態量。內部使用了較高精度的傳感內核及相關器件，確保產品具有較高的可靠性與的長期穩定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多種輸出方式。
技術參數
| 技術參數 | 參數值 |
| 品牌 | SONBEST/搜博 |
| PH測量范圍 | 4~14 |
| PH測量精度 | ±0.5 |
| 通訊接口 | RS485 |
| 默認波特率 | 9600 8 n 1 |
| 供電電源 | DC9~24V 1A |
| 運行環境溫度 | -40~80°C |
| 運行環境濕度 | 5%RH~90%RH |
外形尺寸

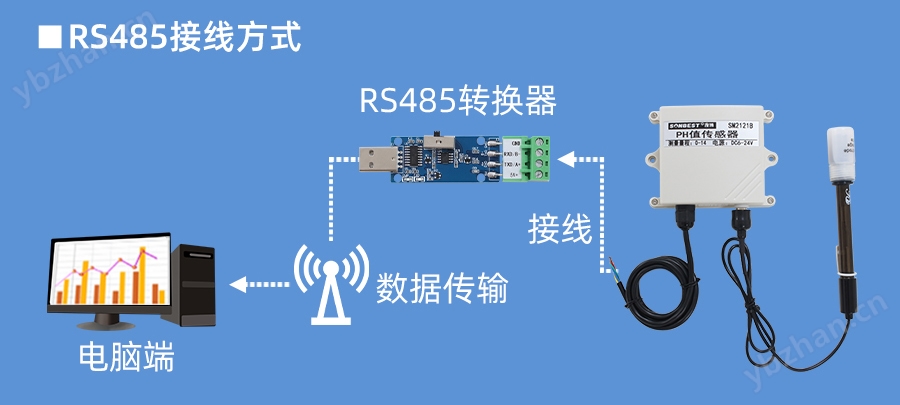

產品接線
特色與細節
應用方案
典型應用
RS485型：通訊協議
產品使用RS485 MODBUS-RTU標準協議格式,所有操作或回復命令都為16進制數據。設備出廠時默認設備地址為1，默認波特率為 9600,8,n,1。1. 讀取數據 ( 功能碼 0x03)
問詢幀（十六進制），發送舉例：查詢1#設備1個數據,上位機發送命令：01 03 00 00 00 01 84 0A 。
| 地址 | 功能碼 | 起始地址 | 數據長度 | 校驗碼 |
| 01 | 03 | 00 00 | 00 01 | 84 0A |
| 地址 | 功能碼 | 長度 | 數據1 | 校驗碼 |
| 01 | 03 | 02 | 00 79 | 79 A6 |
2. 常用數據地址表
| 組態地址 | 寄存器地址 | 寄存器說明 | 數據類型 | 值范圍 |
| 40001 | 00 00 | 1#溶液酸堿度寄存器 | 只讀 | 0~65535 |
| 40101 | 00 64 | 型號編碼 | 讀/寫 | 0~65535 |
| 40102 | 00 65 | 測點總數 | 讀/寫 | 1~20 |
| 40103 | 00 66 | 設備地址 | 讀/寫 | 1~249 |
| 40104 | 00 67 | 波特率 | 讀/寫 | 0~6 |
| 40105 | 00 68 | 通訊模式 | 讀/寫 | 1~4 |
| 40106 | 00 69 | 協議類型 | 讀/寫 | 1~10 |
實物照片
