SM3788V采用工業通用標準接口，方便接入PLC，DCS等各種儀表或系統，用于監測熱式風速等狀態量。內部使用了較高精度的傳感內核及相關器件，確保產品具有較高的可靠性與的長期穩定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多種輸出方式。
技術參數
| 技術參數 | 參數值 |
| 品牌 | SONBEST/搜博 |
| 風速測量范圍 | 0~30m/s |
| 風速測量精度 | ±3% |
| 感應原理 | 熱膜感應 |
| 輸出方式 | RS485/4-20mA/DC0-5V/DC0-10V |
| 供電電源 | DC12~24V 1A |
| 運行環境溫度 | -40~80°C |
| 運行環境濕度 | 5%RH~90%RH |
產品選型
產品設計了RS485,4-20mA,DC0-5V,DC0-10V多種輸出方式，根據輸出方式的不同，產品分為以下幾種型號。| 產品型號 | 輸出方式及供電壓范圍 |
| SM3788B | RS485總線 |
| SM3788M | 4-20mA |
| SM3788V5 | DC0-5V |
| SM3788V10 | DC0-10V |
外形尺寸
產品接線
特色與細節
應用方案
典型應用
RS485型：通訊協議
產品使用RS485 MODBUS-RTU標準協議格式,所有操作或回復命令都為16進制數據。設備出廠時默認設備地址為1，默認波特率為 9600,8,n,1。1. 讀取數據 ( 功能碼 0x03)
問詢幀（十六進制），發送舉例：查詢1#設備1個數據,上位機發送命令：01 03 00 00 00 01 84 0A 。
| 地址 | 功能碼 | 起始地址 | 數據長度 | 校驗碼 |
| 01 | 03 | 00 00 | 00 01 | 84 0A |
| 地址 | 功能碼 | 長度 | 數據1 | 校驗碼 |
| 01 | 03 | 02 | 00 79 | 79 A6 |
2. 常用數據地址表
| 組態地址 | 寄存器地址 | 寄存器說明 | 數據類型 | 值范圍 |
| 40001 | 00 00 | 1#熱式風速寄存器 | 只讀 | 0~65535 |
| 40101 | 00 64 | 型號編碼 | 讀/寫 | 0~65535 |
| 40102 | 00 65 | 測點總數 | 讀/寫 | 1~20 |
| 40103 | 00 66 | 設備地址 | 讀/寫 | 1~249 |
| 40104 | 00 67 | 波特率 | 讀/寫 | 0~6 |
| 40105 | 00 68 | 通訊模式 | 讀/寫 | 1~4 |
| 40106 | 00 69 | 協議類型 | 讀/寫 | 1~10 |
4-20mA電流型：風速與電流計算
例設量程為0~30m/s，模擬量輸出為4~20mA電流信號時,風速與電流的計算關系如公式所示：C=(30-0)*(X-4)÷(20-4)+0,其中30為風速量程上限，0為量程下限，20為電流輸出量程上限，4為下限,X為當前讀出的電流值,C為計算出來的風速值,常用數值列表如下：| 電流 X(mA) | 風速值 C(m/s) | 計算過程 |
| 4 | 0.0 | (30-0)*(4-4)÷(20-4)+0 |
| 5 | 1.9 | (30-0)*(5-4)÷(20-4)+0 |
| 6 | 3.8 | (30-0)*(6-4)÷(20-4)+0 |
| 7 | 5.6 | (30-0)*(7-4)÷(20-4)+0 |
| 8 | 7.5 | (30-0)*(8-4)÷(20-4)+0 |
| 9 | 9.4 | (30-0)*(9-4)÷(20-4)+0 |
| 10 | 11.3 | (30-0)*(10-4)÷(20-4)+0 |
| 11 | 13.1 | (30-0)*(11-4)÷(20-4)+0 |
| 12 | 15.0 | (30-0)*(12-4)÷(20-4)+0 |
| 13 | 16.9 | (30-0)*(13-4)÷(20-4)+0 |
| 14 | 18.8 | (30-0)*(14-4)÷(20-4)+0 |
| 15 | 20.6 | (30-0)*(15-4)÷(20-4)+0 |
| 16 | 22.5 | (30-0)*(16-4)÷(20-4)+0 |
| 17 | 24.4 | (30-0)*(17-4)÷(20-4)+0 |
| 18 | 26.3 | (30-0)*(18-4)÷(20-4)+0 |
| 19 | 28.1 | (30-0)*(19-4)÷(20-4)+0 |
| 20 | 30.0 | (30-0)*(20-4)÷(20-4)+0 |
DC0-5VDC0-5V電壓型：風速與DC0-5V電壓計算
例設量程為0~30m/s，模擬量輸出為0~5VDC0-5V電壓信號時,風速與DC0-5V電壓的計算關系如公式所示：C=(30-0)*(X-0)÷(5-0)+0,其中30為風速量程上限，0為量程下限，5為DC0-5V電壓輸出量程上限，0為下限,X為當前讀出的DC0-5V電壓值,C為計算出來的風速值,常用數值列表如下：| DC0-5V電壓 X(V) | 風速值 C(m/s) | 計算過程 |
| 0 | 0.0 | (30-0)*(0-0)÷(5-0)+0 |
| 1 | 6.0 | (30-0)*(1-0)÷(5-0)+0 |
| 2 | 12.0 | (30-0)*(2-0)÷(5-0)+0 |
| 3 | 18.0 | (30-0)*(3-0)÷(5-0)+0 |
| 4 | 24.0 | (30-0)*(4-0)÷(5-0)+0 |
| 5 | 30.0 | (30-0)*(5-0)÷(5-0)+0 |
DC0-10VDC0-10V電壓型：風速與DC0-10V電壓計算
例設量程為0~30m/s，模擬量輸出為0~10VDC0-10V電壓信號時,風速與DC0-10V電壓的計算關系如公式所示：C=(30-0)*(X-0)÷(10-0)+0,其中30為風速量程上限，0為量程下限，10為DC0-10V電壓輸出量程上限，0為下限,X為當前讀出的DC0-10V電壓值,C為計算出來的風速值,常用數值列表如下：| DC0-10V電壓 X(V) | 風速值 C(m/s) | 計算過程 |
| 0 | 0.0 | (30-0)*(0-0)÷(10-0)+0 |
| 1 | 3.0 | (30-0)*(1-0)÷(10-0)+0 |
| 2 | 6.0 | (30-0)*(2-0)÷(10-0)+0 |
| 3 | 9.0 | (30-0)*(3-0)÷(10-0)+0 |
| 4 | 12.0 | (30-0)*(4-0)÷(10-0)+0 |
| 5 | 15.0 | (30-0)*(5-0)÷(10-0)+0 |
| 6 | 18.0 | (30-0)*(6-0)÷(10-0)+0 |
| 7 | 21.0 | (30-0)*(7-0)÷(10-0)+0 |
| 8 | 24.0 | (30-0)*(8-0)÷(10-0)+0 |
| 9 | 27.0 | (30-0)*(9-0)÷(10-0)+0 |
| 10 | 30.0 | (30-0)*(10-0)÷(10-0)+0 |

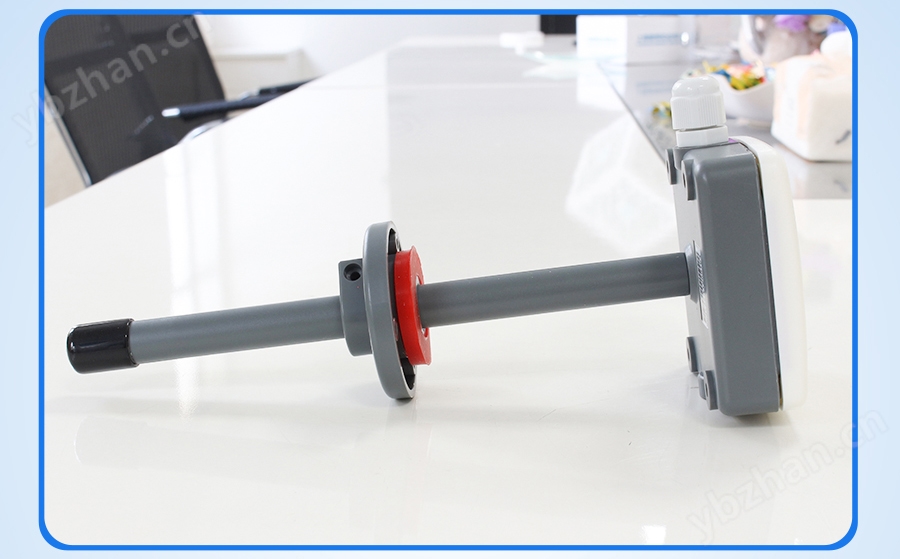

實物照片
