防鼠蟻防紫外線軌道交通軟電纜/安徽天纜，FS/FY/FZ-WDZA-TZEYR-1500V防鼠蟻防紫外線軌道交通軟電纜
用途主要適用于額定電壓3000V及以下的城市軌道交通、鐵路電氣化及地鐵線路的直流電力傳輸。
FS/FY/FZ-WDZA-TZEYR-1500V防鼠蟻防紫外線軌道交通軟電纜
安徽天纜電氣有限公司長期供應，用途
主要適用于額定電壓3000V及以下的城市軌道交通、鐵路電氣化及地鐵線路的直流電力傳輸。
型號名稱
●產品型號見表1 表1
型 號 | 名 稱 |
DCEFR | 乙丙橡膠絕緣彈性體護套直流牽引軟電纜 |
WDZ-DCEFR | 乙丙橡膠絕緣彈性體護套無鹵低煙阻燃直流牽引軟電纜 |
產品規格
●產品規格見表2 表2
型 號 | 芯 數 | 額定電壓V | 標稱截面mm2 |
DCEFR WDZ-DCEFR | 1 | 750 1500 | 10，16，25，35，50，70，95， 120，150，185，240，300，400 |
使用特性
● 電纜導體長期工作溫度不超過90℃。
● 在事故運行狀態下（持續時間不超過5秒），導體高溫度不超過250℃。
● 電纜的敷設溫度應不低于0℃，允許彎曲半徑：不小于電纜外徑的4倍。
1) 額定電壓1.8KV及以下軌道交通直流電力電纜（絕緣可為交聯聚乙烯和乙丙橡膠）
DC-WDZA-YJY、DC-WDZB-YJY
DC-DDZA-YJY、DC-DDZB-YJY
DC-WDZA-EYR、DC-WDZB-EYR
DC-DDZA-EYR、 DC-DDZB-EYR
2. 規格
電纜的芯數為1芯
電纜的標稱截面為50～630mm2
二、 產品功能介紹
額定電壓1.8kV及以下直流電力電纜：主要用于城市軌道交通的直流牽引供電系統直流電力傳輸。
三、 安徽天纜供應，使用特性
1. 電纜導體的高額定溫度為90℃。
2. 電纜導體短路時（長持續時間部超過5s）導體的高溫度250℃。
3. 電纜敷設溫度
1) 聚氯乙烯絕緣電纜敷設溫度不低于0℃。
2) 交聯聚乙烯絕緣和乙丙橡膠絕緣電纜敷設溫度不低于-20℃。
4. 敷設電纜時的環境溫度應不低于0℃，其小彎曲半徑：第2種絞合導體應不小于電纜外徑的15倍，第5種、第6種軟銅導體應不小于電纜外徑的6倍
型號、名稱及規格
1. 電纜的型號及名稱
乙丙橡膠絕緣直流電力電纜型號及名稱見下表：
注：型號中X—代表阻燃級別A、B、C或D
交聯聚乙烯絕緣彈性體護套直流電力電纜的型號及名稱見下表：
注：型號中X—代表阻燃級別A、B、C或D
低煙無鹵聚烯烴絕緣低煙無鹵聚烯烴護套直流電力電纜型號及名稱見下表：
注：型號中X—代表阻燃級別A、B、C或D
低煙低鹵聚烯烴絕緣低煙低鹵聚烯烴護套直流電力電纜型號及名稱見下表：
注：型號中X—代表阻燃級別A、B、C或D
聚氯乙烯彈性體絕緣彈性體護套直流電力電纜的型號及名稱見下表：
注：型號中X—代表阻燃級別A、B、C或D
舉例說明如下：
- DC-ZRA-FF-750V 1×95
- A類阻燃型銅芯聚錄乙烯彈性體絕緣聚氯乙烯彈性體護套直流電力電纜
- 額定電壓為750V，單芯，標稱截面95mm2。
- DC-WDZA-YJV-1500V 1×240
- A類阻燃型銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套直流電力電纜
- 額定電壓為1.5KV，單芯，標稱截面240mm2。
- DC-DDZB-FF24-1500 1×400
- B類阻燃型銅芯低煙低鹵聚烯烴彈性體絕緣鋼帶鎧裝低煙低鹵聚烯烴彈性體護套直流電力電纜
- 額定電壓為1.5KV，單芯，標稱截面400mm2。
- DC-WDZA-FF-1800V 1×240
- A類阻燃型銅芯低煙無鹵聚烯烴彈性體絕緣低煙無鹵聚烯烴彈性體護套直流電力電纜
- 額定電壓為1.8KV，單芯，標稱截面240mm2。
- DC-WDZA-EYR-1500V 1×400
- A類阻燃銅芯軟導體乙丙橡膠絕緣低煙無鹵聚烯烴護套直流電力電纜
- 額定電壓為1.5KV，單芯，標稱截面400mm2。
2. 直流電力電纜的規格見下表：
四．電纜結構示意圖
五． 主要電氣性能指標
- 20℃導體直流電阻不大于Ω/Km：
- 安徽天纜供應，第2種絞合導體直流電阻符合下表的規定

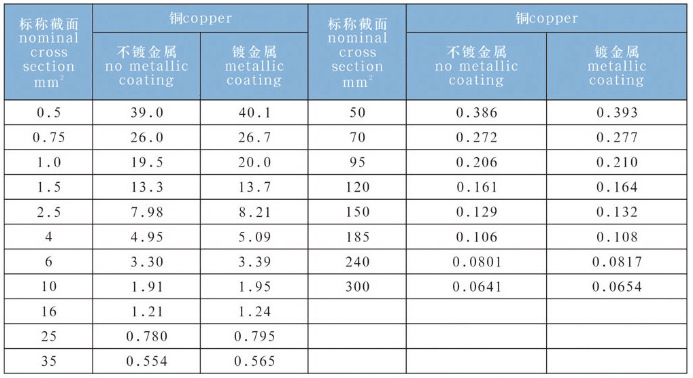

- 安徽天纜供應，第5種絞合軟銅導體直流電阻符合下表的規定
- 安徽天纜供應，第6種絞合軟銅導體直流電阻符合下表的規定
2. 安徽天纜供應交流電壓試驗
交流電壓試驗應在環境溫度下進行。將電纜浸入室溫水中1h，在導體和水之間施加試驗電壓5min，工頻試驗電壓見下表，對應額定電壓的單相試驗電壓如下表。
注：在任何情況下，電壓都應逐漸升高到規定值，要求絕緣無擊穿。
六． 燃燒性能
1. 直流電力電纜的阻燃性能通過GB18380.3-2001規定的A類成束電纜垂直燃燒試驗。
2. 低煙無鹵型直流電力電纜燃燒時的低煙性能滿足在GB/T17651-1998規定條件下，燃燒產生的煙濃度其透光率一般不小于60%，當用戶有特殊要求時，我方產品透光率可以做到85%
3. 低煙無鹵型直流電力電纜燃燒時的無鹵性能滿足在GB/T17650-1998規定條件下，燃燒產生的鹵酸氣體溢出量不大于5mg/g,PH值不小于4.3，電導率不大于10μs/mm.
4. 低煙無鹵型直流電力電纜毒性指數小于2.5。
七． 電纜特殊性能
我方可以根據用戶需求設計電纜特殊性能，具體包括：
1． 電纜防水、防潮性能
2. 電纜可以照與防紫外光性能
3. 電纜防白蟻和防鼠咬性能
| 型號 | 名稱 | 執行標準 |
| DCYJV | 交聯聚乙烯絕緣聚氯乙烯護套直流牽引電纜 | QB/TWB2008-06 |
| DVYJVR | 交聯聚乙烯絕緣聚乙烯護套直流牽引軟電纜 | |
| DCEFR | 乙丙橡膠絕緣彈性體護套直流牽引軟電纜 | |
| WDZ-DCYJY | 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃直流牽引電纜 | |
| WDZ-DCYJYR | 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃直流牽引軟電纜 | |
| WDZ-DCEFR | 乙丙橡膠絕緣彈性體護套無鹵低煙阻燃直流牽引軟電纜 | |
| FSZ-WDZ-DCYJYR | 防紫外線交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃直流牽引軟電纜 |
安徽天纜供應電纜規格如下：
| 安徽天纜電氣有限公司供應電纜型號 | 芯數 | 額定電壓 | 標稱截面 |
| DCYJV、DCYJVR、DCEFR、WDZ-DCYJY、DZ-DCYJYR、WDZ-DCEFR、FSZ-WDZ-DCYJYR | 1 | 750 1500 | 10~400 |
一、適用范圍
產品適用于地鐵或輕軌的供電線路。
二、執行標準
本產品執行標準Q／320282BND050-2007.
三、使用特性
1、工頻額定電壓D.C1500V.
2、電纜導體的高長期允許工作溫度為90℃。
3、短路時（持續時間不超過5S）的溫度不超過250℃。
4、電纜敷設時環境溫度應不低于0℃，低于0℃應預先加溫。
安徽天纜電氣有限公司其他說明
| 型 號 | 名 稱 |
| DL-TZYJY | 地鐵或輕軌用銅芯交聯聚乙烯絕緣低煙低鹵阻燃電力電纜 |
| WL-TZYJY | 地鐵或輕軌用銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙電力電纜 |
| WDZA-TZYJE | 地鐵或輕軌用銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃A類電力電纜 |
| WDZA-TZYJER | 地鐵或輕軌用銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃A類軟電力電纜 |
| DL-TZEY | 地鐵或輕軌用銅芯乙丙絕緣低鹵低煙阻燃電力電纜 |
| WLZA-TZEE | 鐵或輕軌用銅芯乙丙絕緣聚烯烴護套無鹵低煙阻燃A類電力電纜 |
| WDZA-TZEYR | 地鐵或輕軌用銅芯乙丙絕緣聚烯烴護套無鹵低煙阻燃A類軟電力電纜 |
