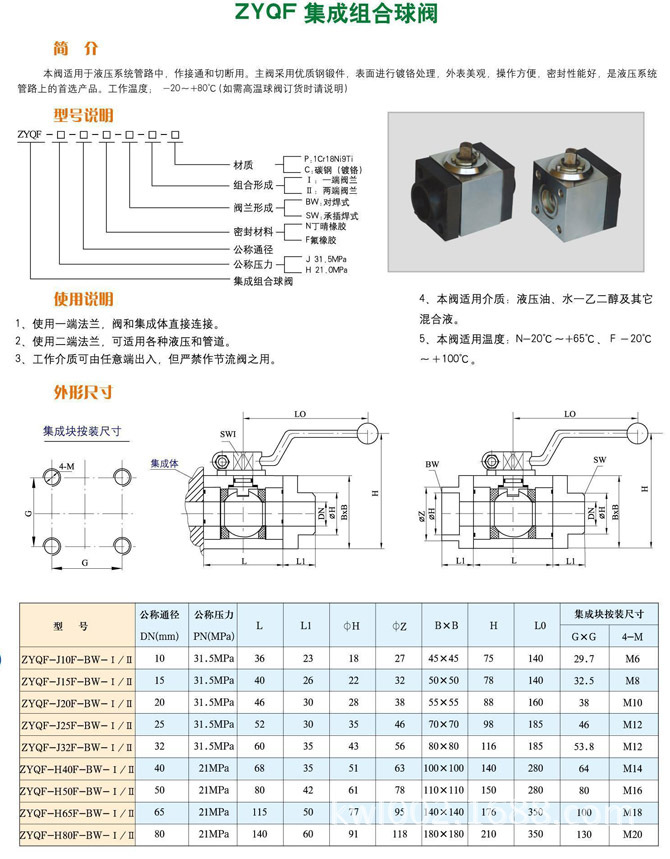

ZYQF-J10F-BW-II,集成組合球閥ZYQF-J10F-BW-II,集成組合球閥ZYQF-J10F-BW-II,集成組合球閥
球閥分有:浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、不銹鋼球閥、鍛鋼球閥、卸灰球閥、抗硫球閥、三通球閥、氣動球閥、電動球閥、卡套球閥、焊接球閥。
無錫凱維聯液壓泵：齒輪油泵、單泵、雙聯油泵、多聯油泵、鑄鐵油泵、擺線油泵、擺線帶安全閥油泵、人字泵、液壓馬達、油泵電機組、小排量高壓油泵、多聯鑄鐵油泵、人字泵裝置、立臥式油泵電機組，葉片泵、變量葉片泵、定量葉片泵、雙聯葉片泵、高壓葉片泵、高性能葉片泵、低噪聲高壓葉片泵、軸向柱塞泵、變量柱塞泵、比例柱塞泵、手動柱塞泵、恒壓變量泵、定量柱塞泵、高壓柱塞泵、壓力補償變量泵、機動伺服變量泵、液動變量泵、零位對中液控變量泵、電動變量泵、復合油泵、多功能油泵、大流量低噪聲油泵。
高壓球閥是指啟閉件(球體)由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。用于液壓機械設備、液壓開關、天然氣等，高壓球閥問世于20世紀50年代，隨著科學技術的飛速發展，生產工藝及產品結構的的不斷改進，在短短的40年時間里，已迅速發展成為一種主要的閥類。
高壓球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。
螺紋連接:JB/T79、GB9112-9131 ANSI B 16.25
壓力溫度等級:ANSI B16.34 E101
試驗與檢驗:API598 E101
高壓球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。
高壓球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
折疊
1.流體阻力小，全通徑的球閥基本沒有流阻。
2.結構簡單、體積小、重量輕。
3.緊密可靠。它有兩個密封面，而且球閥的密封面材料廣泛使用各種塑料，密封性好，能實現*密封。在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8.由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中 。
折疊
球閥分有:浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、不銹鋼球閥、鍛鋼球閥、卸灰球閥、抗硫球閥、三通球閥、氣動球閥、電動球閥、卡套球閥、焊接球閥。
按殼體/主體材料分類，球閥可分為:
1.金屬材料閥門:如碳鋼閥門、合金鋼閥門、不銹鋼閥門、鑄鐵閥門、鈦合金閥門、蒙乃爾閥門、銅合金閥門、鋁合金閥門、鉛合金閥門等。
2.金屬閥體襯里閥門:如襯膠閥門、襯氟閥門、襯鉛閥門、襯塑閥門、襯搪瓷閥門。
3.非金屬材料閥門:如陶瓷閥門、玻璃閥門、塑料閥門。
按連接方式可分為:螺紋球閥、法蘭球閥和板式球閥。
國內生產球閥的廠家比較多，連接尺寸也大多不統一。
以GB/T 12221-2005《金屬閥門 結構長度》為主的通用類。
國內大多數球閥生產廠家均按本標準設計生產。但本標準也不盡完美，規格不全，浮動式球閥大公稱通徑為DN1200，固定式球閥大公稱通徑DN2000。根據廠所生產的閥門規格及掌握的資料來看，浮動式球閥公稱通徑小為DN6，固定式球閥公稱通徑小為DN50。經考證，各廠家連接尺寸也不盡統一，為了有一個統一的標準，用戶在選用及安裝時同一規格能夠互換，建議國家通用機械研究所對GB/T 12221-2005《金屬閥門 結構長度》進行修訂。建議設計院及用戶按標準選用，球閥生產廠家按標準設計制造 。
操作和使用
1)操作前須確認管路和閥已被沖洗過。
2)閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成:正向旋轉1/4圈(90°)時，閥關斷。反向旋轉1/4圈(90°)時，閥開啟。
3)當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態;指示箭頭與管線垂直時，閥門為關閉狀態。
折疊維修
擁有較長的使用壽命和免維修期，將依賴以下幾個因素:正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據
折疊注意
●球閥在關閉狀態下，閥體內部依舊存在受壓流體。
●維修前，解除管線壓力并使閥門處于打開位置。
●維修前，斷開電源或氣源。
●維修前，將執行機構與支架脫離。
●必須先查明球閥上、下游管道確已卸除壓力后，才能進行拆卸分解操作。
●分解及再裝配時必須小心防止損傷零件的密封面，特別是非金屬零件，取出O 型圈時宜使用工具。
●裝配時法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊。
●清洗劑應與球閥中的橡膠件、塑料件、金屬件及工作介質(例如燃?xì)?等均相容。工作介質為燃?xì)鈺r(shí)，可用汽油(GB484-89)清洗金屬零件。非金屬零件用純凈水或酒精清洗。
●分解下來的單個零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可采用干凈的細潔的浸漬有清洗劑的綢布(為避免纖維脫落粘附在零件上)擦洗。清洗時須去除一切粘附在壁面上的油脂、污垢、積膠、灰塵等。
●非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡。
●清洗后需待被洗壁面清洗劑揮發后(可用未浸清洗劑的綢布擦)進行裝配，但不得長時間擱置，否則會生銹、被灰塵污染。
●新零件在裝配前也需清洗干凈。
●使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑料件及工作介質均相容。工作介質為燃?xì)鈺r(shí)，可用例如特221 潤滑脂。在密封件安裝槽的表面上涂一薄層潤滑脂，在橡膠密封件上涂一薄層潤滑脂，閥桿的密封面及摩擦面上涂一薄層潤滑脂。
●裝配時應不允許有金屬碎屑、纖維、油脂(規定使用的除外)灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔 。
在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。
球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥適宜做開關、切斷閥使用，V型球閥。電動閥門除應注意管道參數外，尚應特別注意其使用的環境條件，由于電動閥門中的電動裝置是一機電設備，其使用狀態受其使用環境影響很大。通常狀態下，電動球閥、蝶閥在以下環境使用要特別注意。
ZYQF-J10F-BW-I,ZYQF-J15F-BW-I,ZYQF-J20F-BW-I,集成組合球閥
ZYQF-J25F-BW-I,ZYQF-J32F-BW-I,ZYQF-J40F-BW-I,集成組合球閥
ZYQF-J50F-BW-I,ZYQF-J65F-BW-I,ZYQF-J80F-BW-I,集成組合球閥
ZYQF-J10F-BW-II,ZYQF-J15F-BW-II,ZYQF-J20F-BW-II,集成組合球閥
ZYQF-J25F-BW-II,ZYQF-J32F-BW-II,ZYQF-J40F-BW-II,集成組合球閥
ZYQF-J50F-BW-II,ZYQF-J65F-BW-II,ZYQF-J80F-BW-II,集成組合球閥
