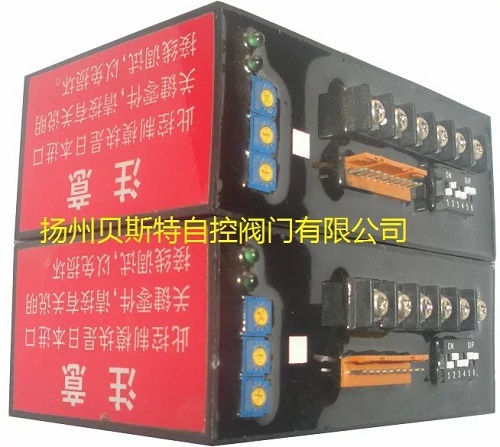

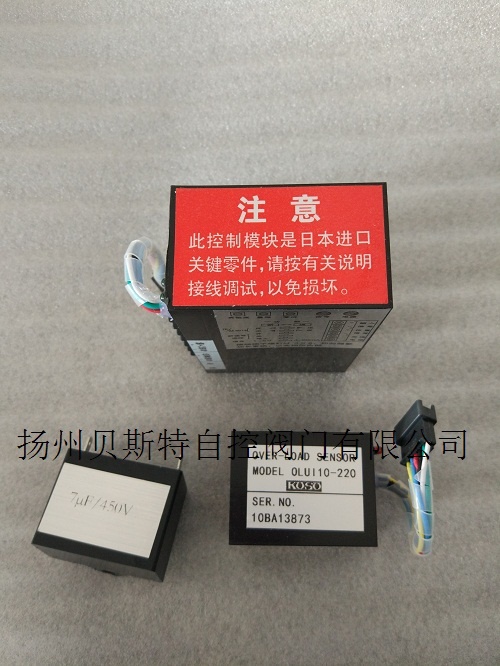

CPA電子式控制模塊
CPA101-20|CPA101-20控制模塊|CPA101-20智能控制器|CPA101-20控制器|CPA101-20電動執行器控制模塊介紹
1.1 CPA101-20執行器設計有伺服系統無需另配伺服放大器，只需接入DC4～20mA（或DC1～5V）信號和AC20V單相電源即可工作。內設界線端子，接線極為簡單方便。
1.2 執行器的關鍵部件，采用的混合集成電路，用樹脂密封澆鑄，呈匣子狀，體積小，
1.3 驅動量的反饋檢測采用高性能的導電塑料電位器，分辨率<0.4％
1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
1.5 用狀態選擇開關可以設定斷信號時，閥芯處于全開，全閉或自鎖狀態。
1.6 用狀態選擇開關設定正、反動作。
1.7 用狀態選擇開關可以設定輸入信號為DC4～20mA或DC1～5V。
1.8 調整工作零點起始和行程滿位終點簡單易行。
1.9 當突然斷電時，能確保閥芯自鎖。
1.10 采用齒輪傳動，可靠性高。
1.1 采用智能限位，較限位開關工作性能更加穩定可靠。
1.12 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能啟動保護，并可反向運行取消延時保護。
CPA101-20技術參數：
2.1:電源AC205，50HZ。
2.2: 耗電功率額定負載時,規格A型執行器　50VA；規格B型執行器　150VA；規格C型執行器　20VA；
2.3 輸入信號:DC4～20mA或DC1～5V
2.4 輸出信號:DC4～20mA
CPA101-20注意事項：
請在更換、安裝模塊間仔細檢查執行器及閥門是否有機械卡阻問題！確認無卡 阻后，方可安裝。檢查方法：斷電后，手搖閥門至全開，再搖至全關，確認機械 無卡阻。
2、更換接線時，請務必切斷電源以后再進行接線操作！
3、在更換、安裝前請確認狀態開關是否正確。 狀態開關 2，5，6 ，開關合上，1， 3，4 斷開為正確狀態 。
4、接線請按照模塊接線指示標簽進行接線，嚴禁接錯線！
5、請準確調整零點、行程電位器出廠前靈敏度調整電位器已設置好，沒有特殊 要求，可以不調整
6、請務必近距離調試運行正常以后，再安裝外罩！
7、請確認現場有無高溫情況，如有高溫請進行隔熱處理！
8、調試過程中，如遇電機爬行、反饋跟蹤不靈情況，請檢查機械、電機是否老化！
9、調試過程中，如遇電機震蕩、失控，請確認十芯插針連接線是否連接良好、反 饋電位器是否損壞、電機是否老化！
如遇有故障無法排除，請及時與銷售人員溝通！ 控制模塊調試步驟說明：
第 1 步：首先切斷供電電源；
第 2 步：手動搖閥門至全開，再搖至全關，確認機械無卡阻；
第 3 步：按照模塊標簽指示，正確接線；
第 4 步：接通信號源，給定信號 12ma；
第 5 步：接通電源，調整行程電位器，使執行器大約定位在 50%開度位置；
第 6 步：給定信號 4ma，執行器向閥門關的方向運動。調整零點電位器，使閥門處于全 關位置。注意：此時不應壓到限位開關。
