【產品型號】：HT-96芯，144芯，288芯，360芯，432芯，480芯，576芯，684芯，720芯，864芯，1152芯

 【產品顏色】：灰色

 【生產廠商】：宏途通信

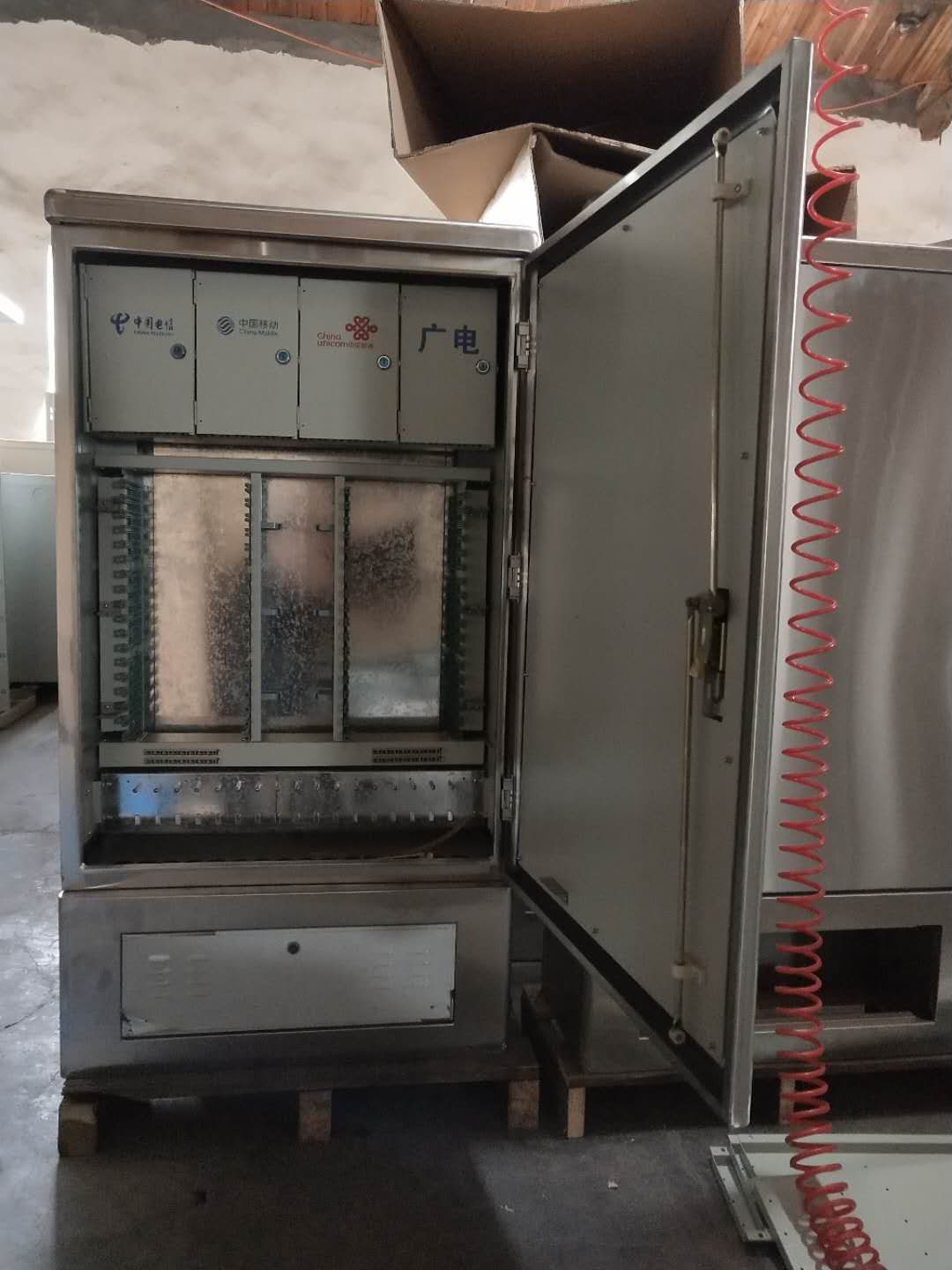

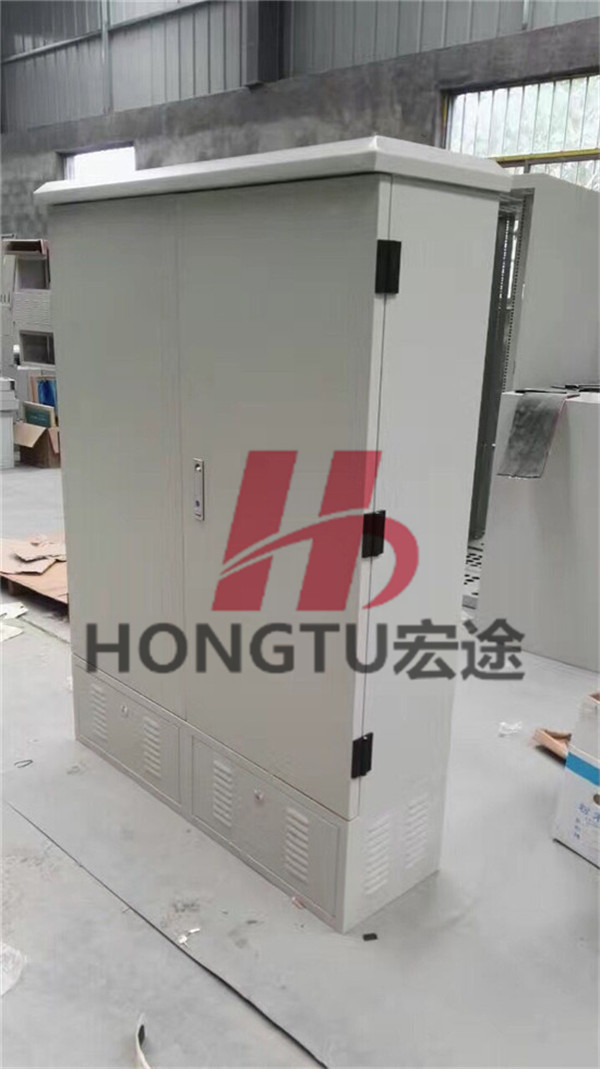

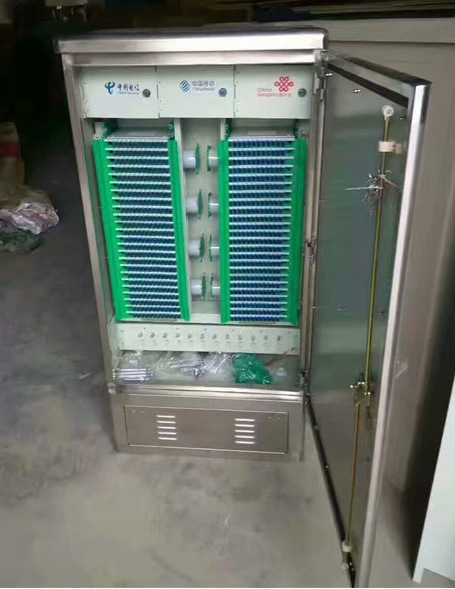

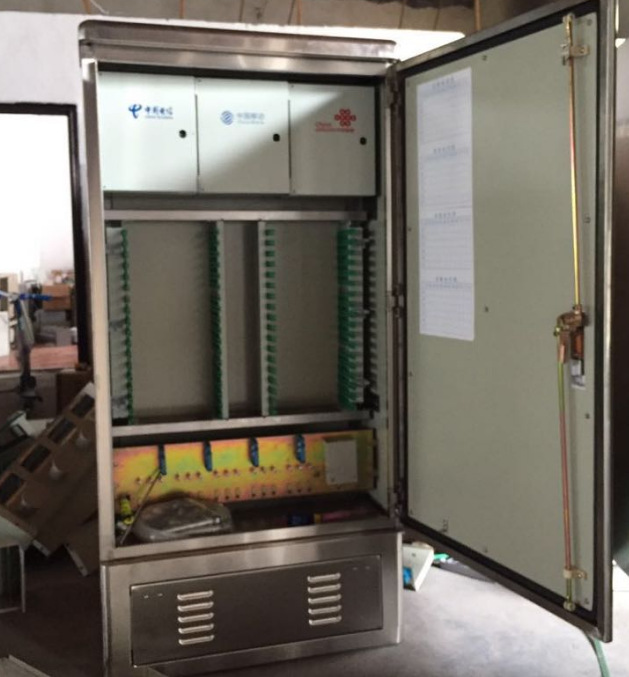

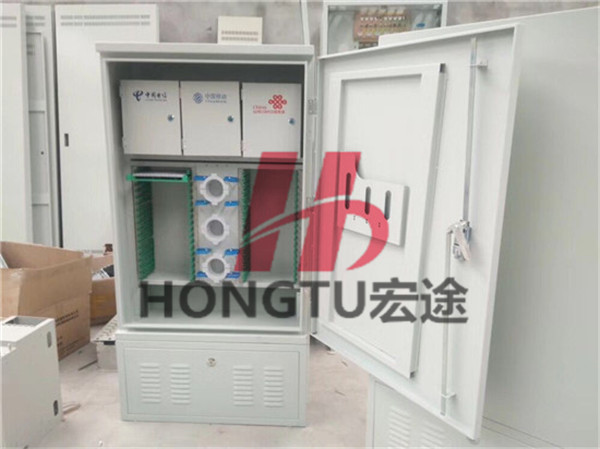

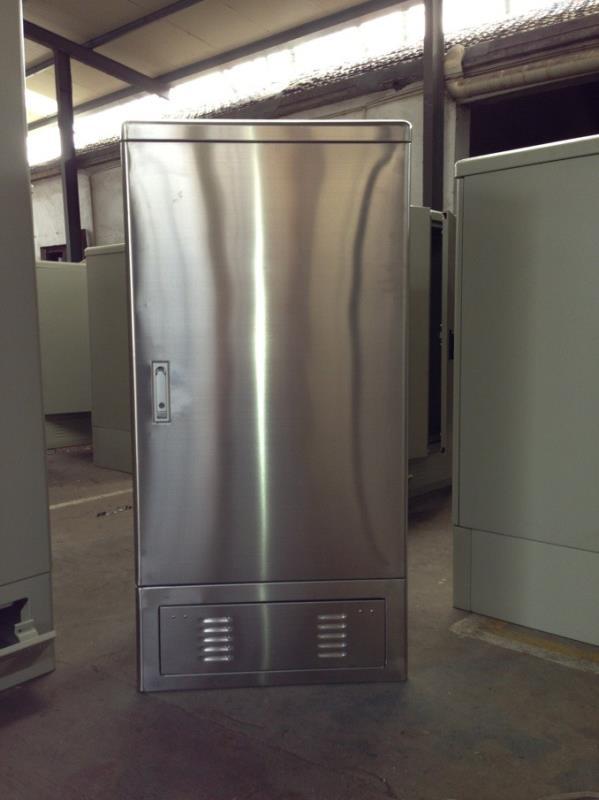

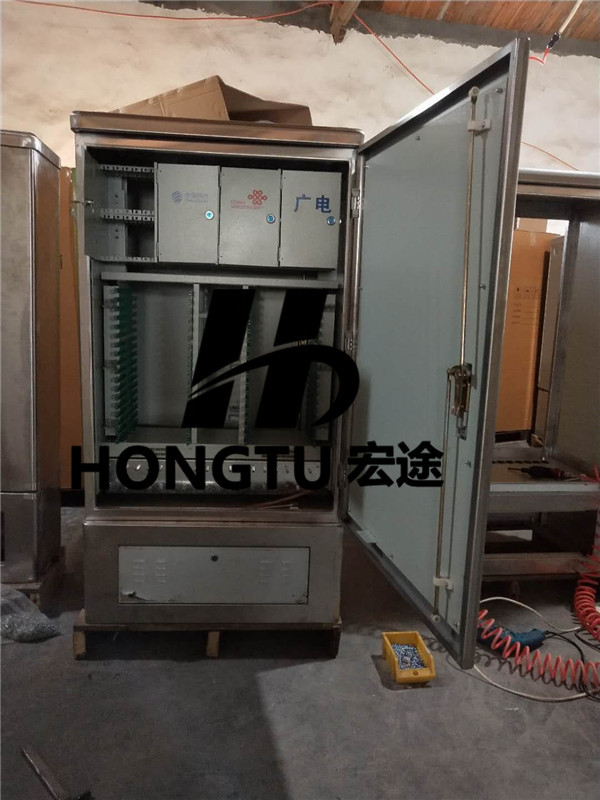

 【產品材質】：SMC復合材質，不銹鋼材質，冷軋鋼板材質，

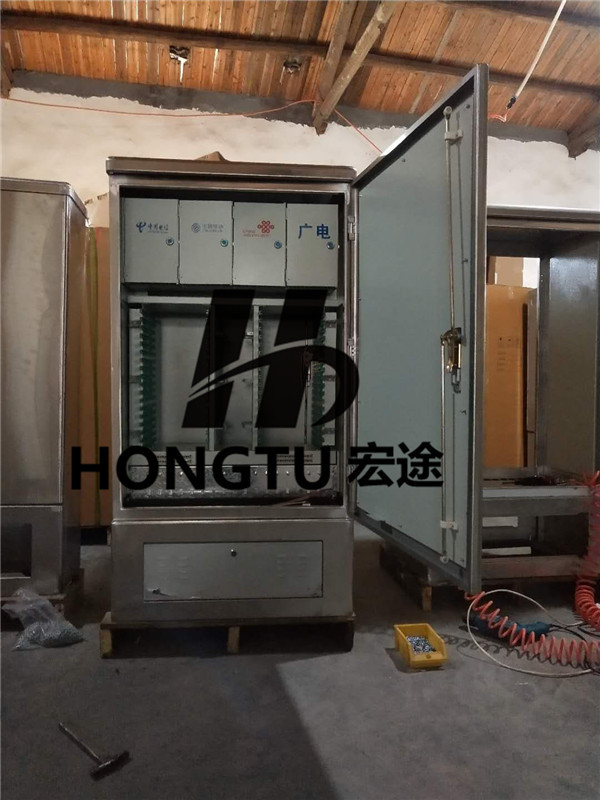

 【產品規格】：落地式，壁掛式，三網合一，四網合一，插片式，盒式，無跳接，免跳接，（室外防水型）

 【產品配置】：常規可配SC，FC,LC，ST束狀（帶狀）尾纖，

 【免費印字】：中國電信，移動，聯通，聯通，廣電，鐵通，長城寬帶

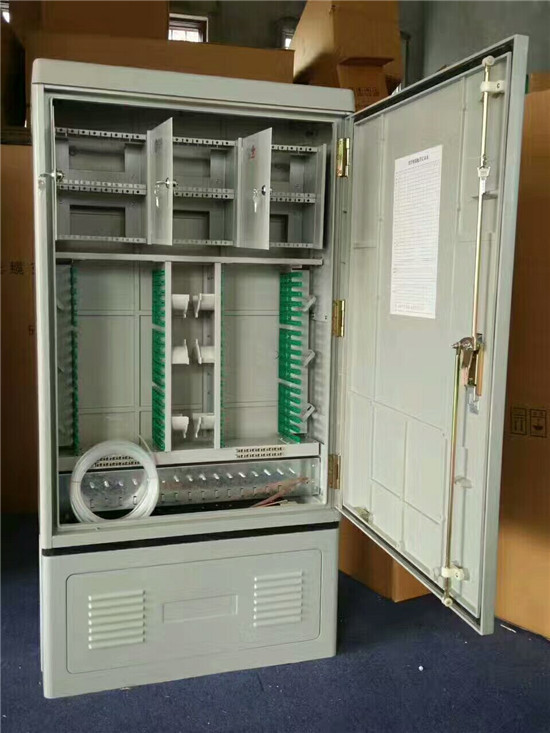

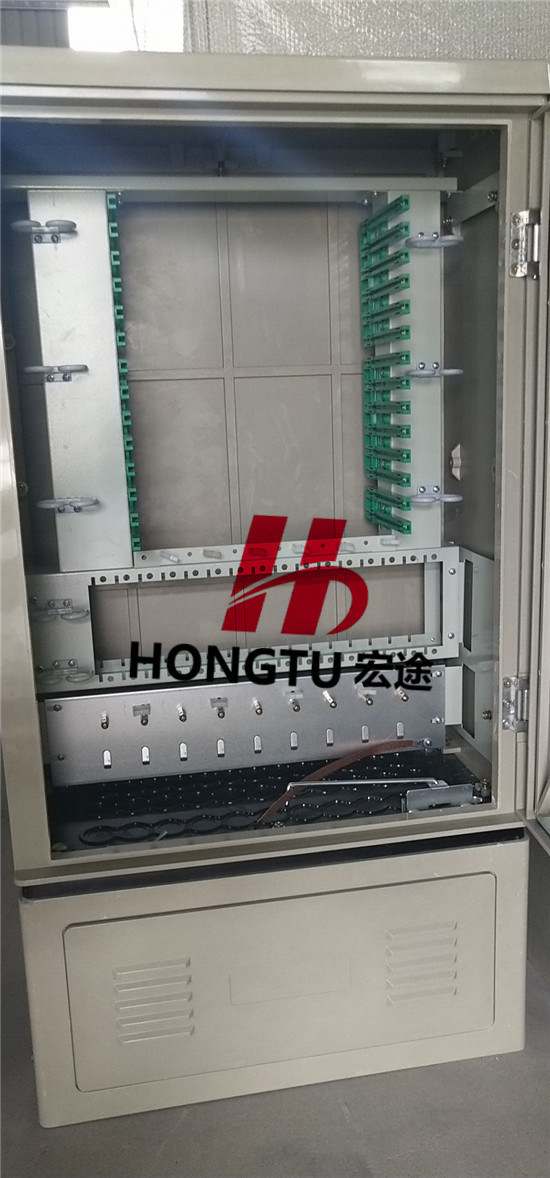

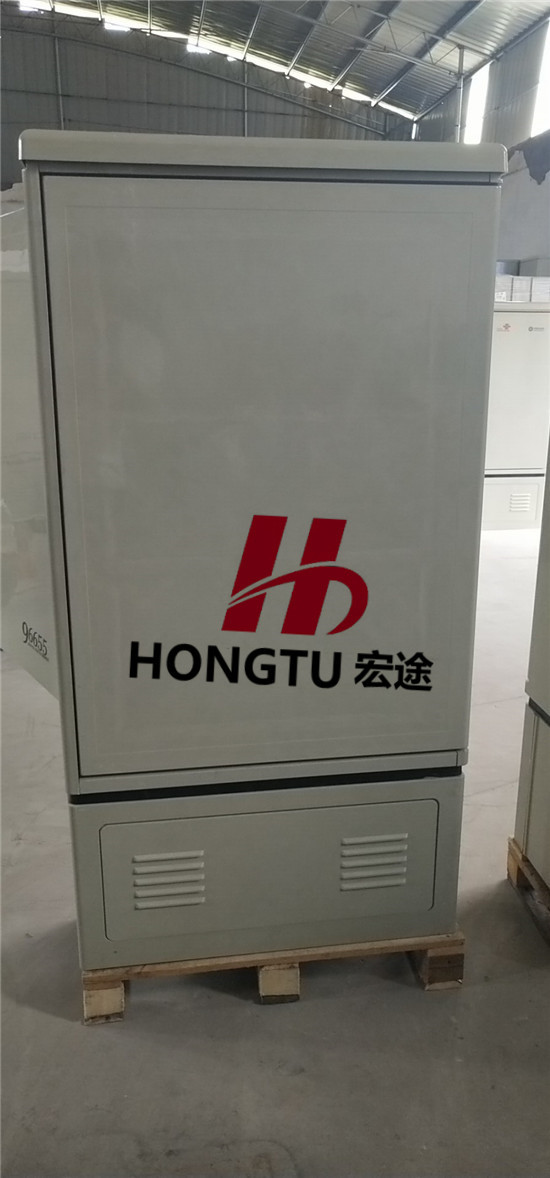

 高強度的SMC箱體結構，耐候、抗腐蝕性能強
箱門三點鎖定，門鉸鏈內置，有效防盜防破壞
托盤式終接單元，模塊化設計，方便系統擴容和安裝
可靠的光纜引入、固定保護裝置，適用于非帶狀光纜及帶狀光纜
適用于FC、SC、LC、ST等多種適配器的安裝
全程曲率半徑大于37.5mm訂購指
二、室外光纜交接箱產品描述
GXF05系列光纜交接箱是用于光傳輸網絡中主干光纜與配線光纜交接點處的接口設備，用于實現光纜的固定和保護、光纜熔接成端、光纖熔接點保護、光纖線路分配與調度、內部設備防護和其它增值模塊安裝等功能。
三、技術參數
光纜交接箱容量：72芯、96芯、144芯、288芯、360芯、432芯、576芯、720芯、864芯、1152芯、1440芯

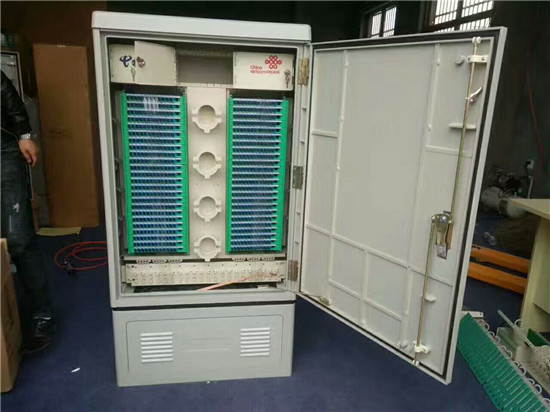

GXF05系列光纜交接箱是用于光傳輸網絡中主干光纜與配線光纜交接點處的接口設備，用于實現光纜的固定和保護、光纜熔接成端、光纖熔接點保護、光纖線路分配與調度、內部設備防護和其它增值模塊安裝等功能。SMC288芯三網合一光纜交接箱圖文參數
滿足YD/T988-2007、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 60529、 IEC 62134-1 、UL94等*標準。
工作溫度：-40℃～+60℃
環境濕度：≤95%（+40℃時）
大氣壓力：70 kPa～106 kPa
產品防護等級：IP65
絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2×104MΩ/500V(DC)
耐電壓(V)：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min
連接器衰減(dB)：≤0.3dB

 回波損耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB

1.箱體采用高強度的*材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能。
2.箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結
3.箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好。
4.采用12芯熔接配線一體化模塊。
5.適合FC、SC、LC、ST光纖適配器的安裝。
6.有可靠的光纜固定和接地保護裝置。
7.適合于單芯和帶狀光纜的成端。

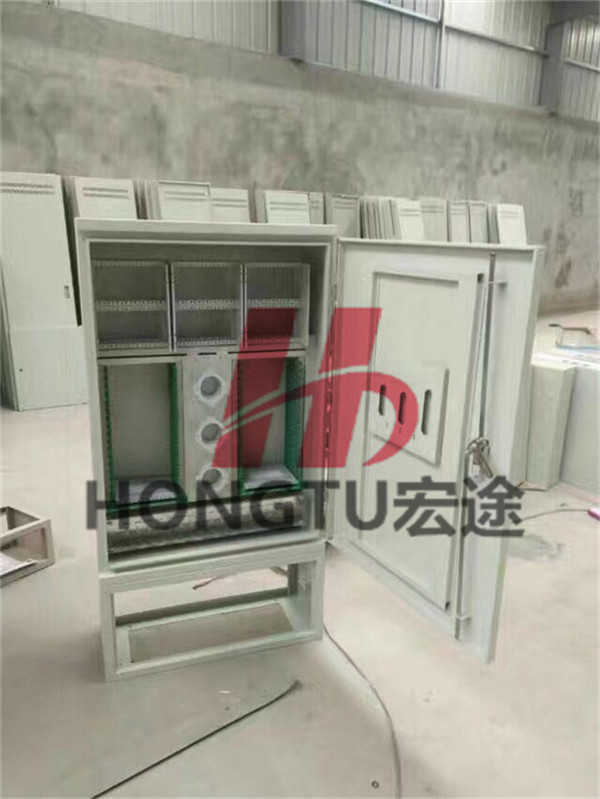

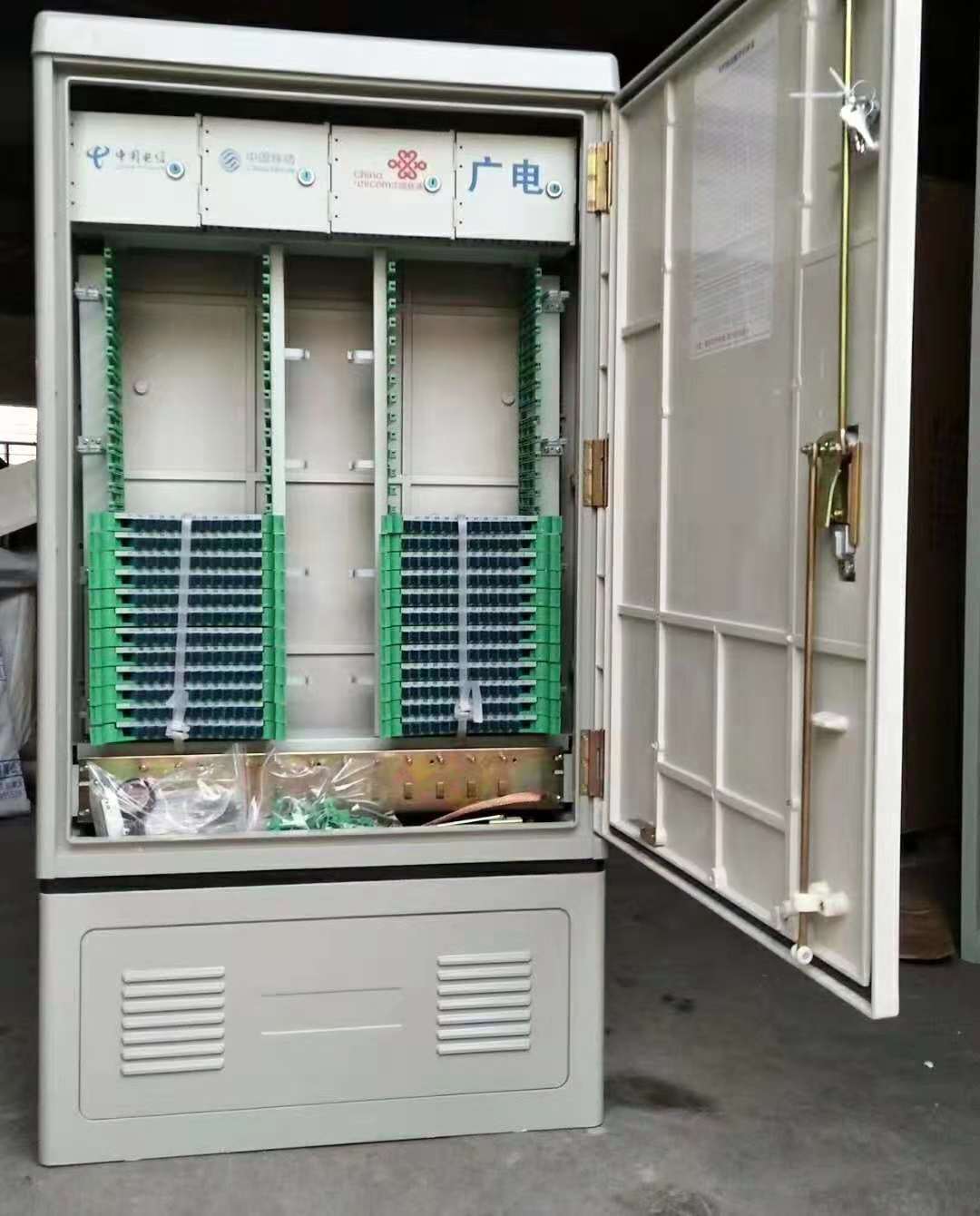

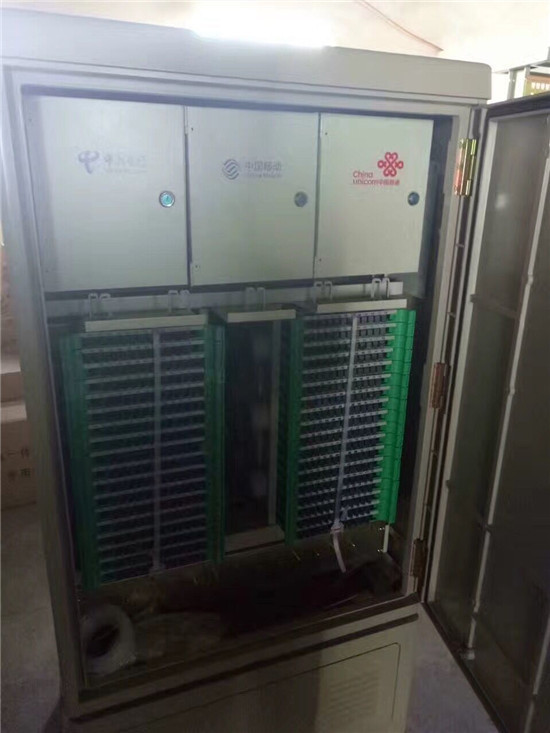

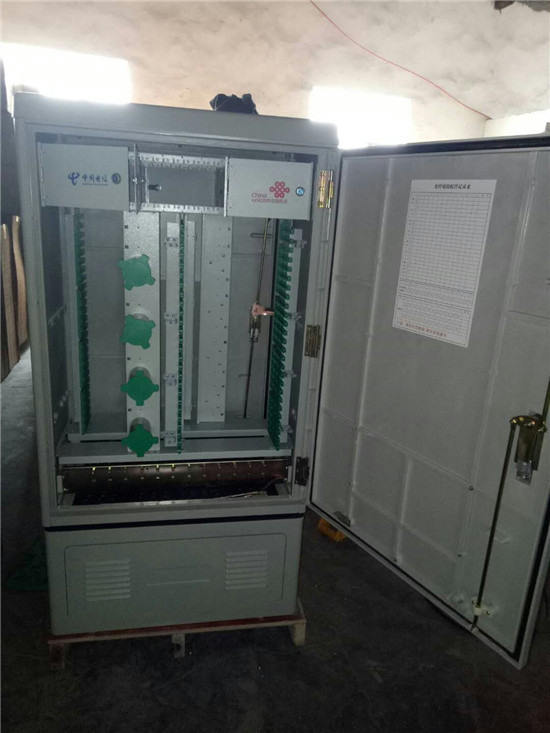

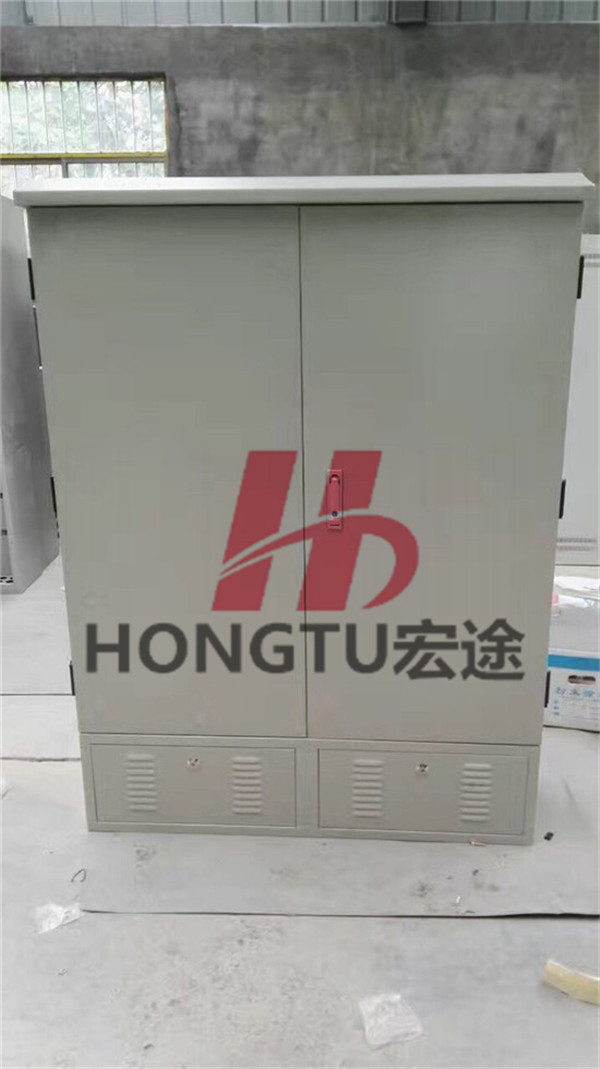

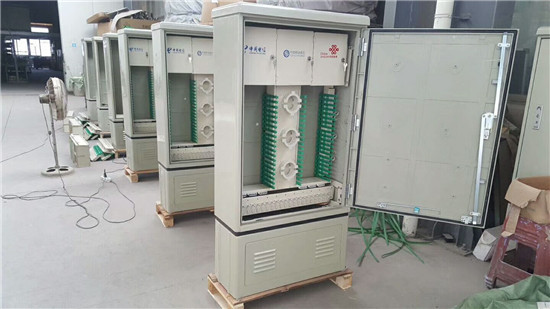

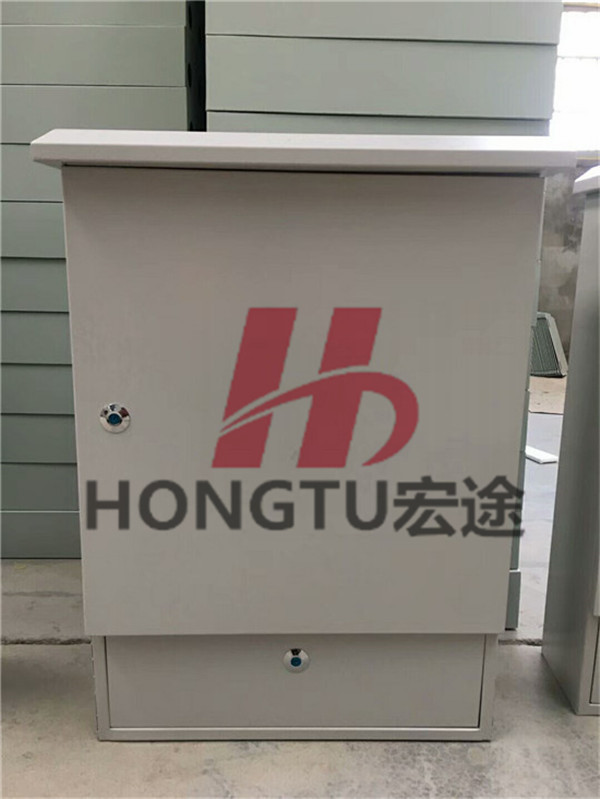

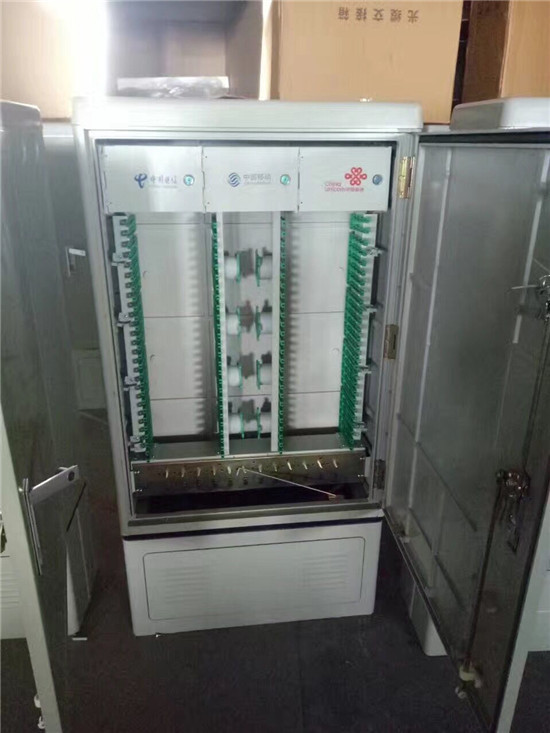

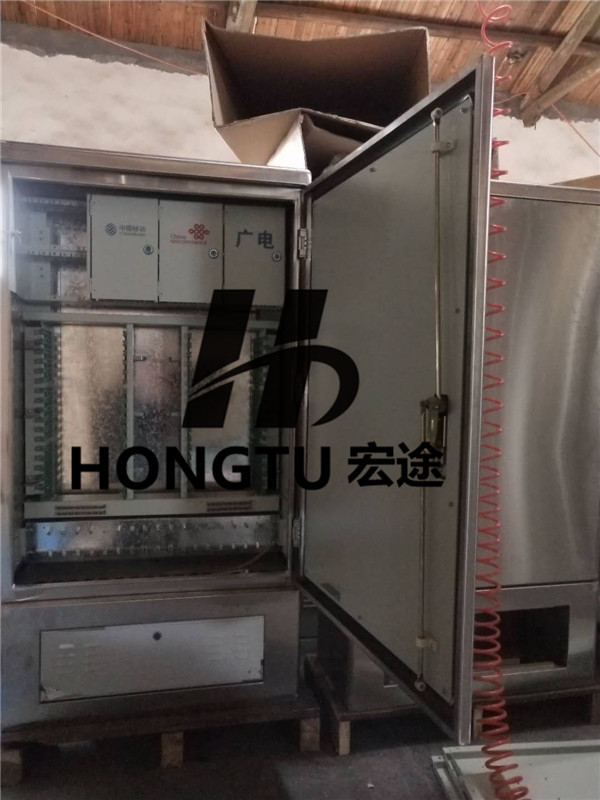

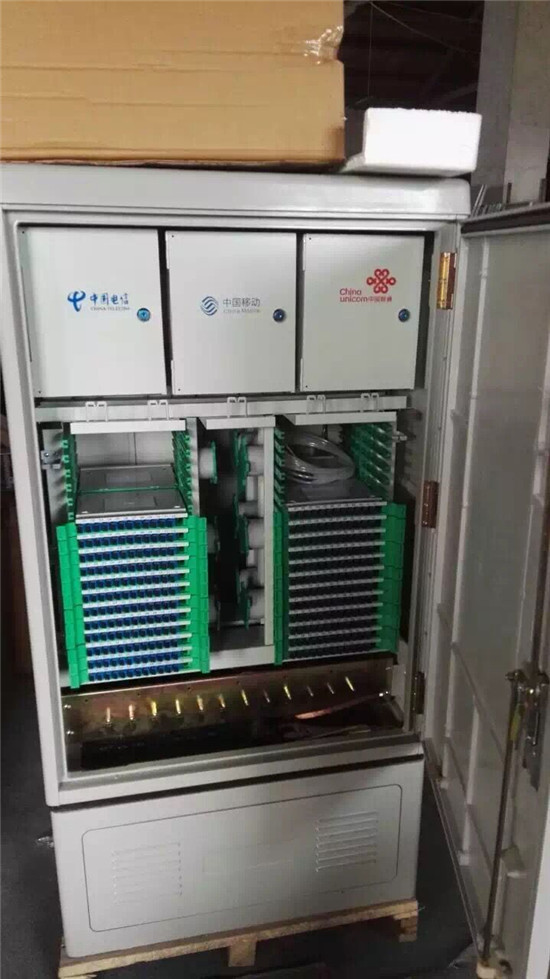

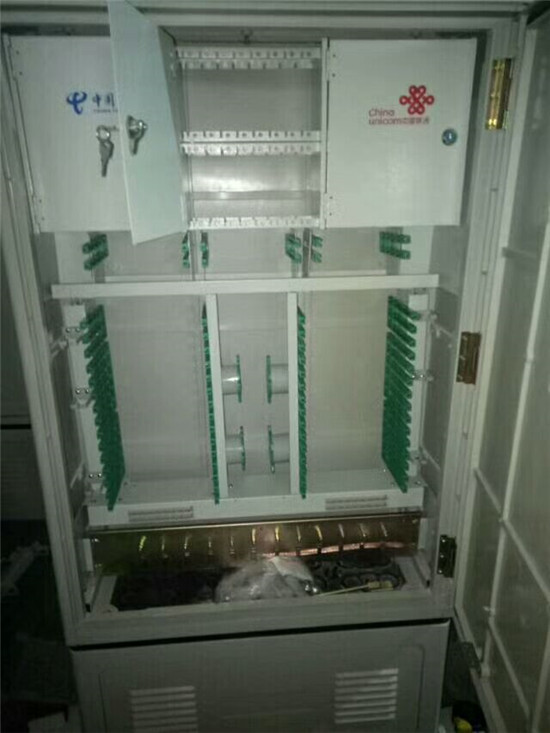

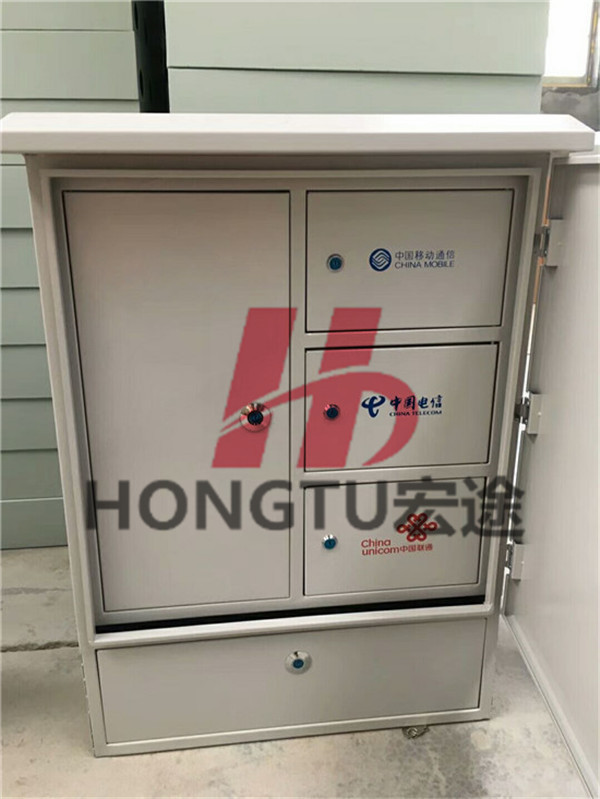

8.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
9.箱體防護等級達到GB/T4208-1993標準中IP65等級要求。
10.美觀大方，線條清晰，防腐防水性能好，使用壽命長。
11.光纜交接箱規格：48芯、72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。
三.功能要求：
1． 光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。

殼體門框四周采用凹槽結構,硅橡膠密封 ,密封性能達到GB4208--1993中IP 級要求。
殼體門鎖采用三面齒輪推桿機構,是開啟和關閉箱門時更顯輕松。
箱體內部夾以隔熱材料,能有效防止箱內凝露的產生。

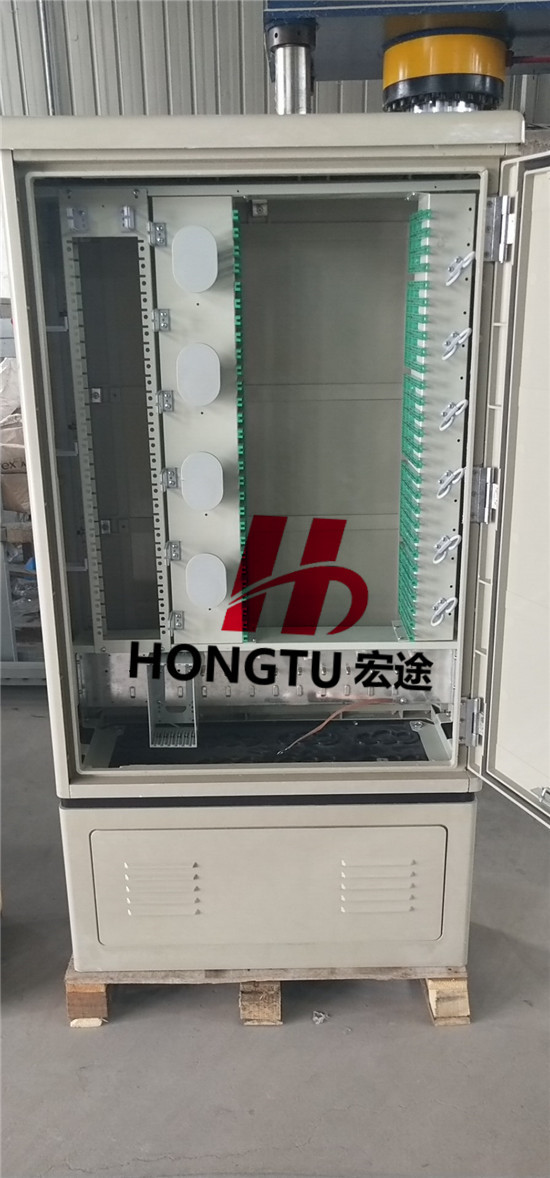

采用12芯熔配一體化模塊,大幅度利用有效空間,大容量為720芯。
卡接式安裝FC,SC適配器。
前后設通道,可方便跳線靈活跳接
12芯熔配一體化模塊可抽出至箱外,全面正面操作。
有可靠的光纜固定,開剝和接地裝置。
各部件位置和按排,確保光纜在任何位置時彎曲半徑大于40MM。
光纜進殼體接口處,突破傳統方式防水接頭處理光纜密封問題一、概述

光纜交接箱用于實現光纖接入網中主干光纜與配線光纜的連接、分配及調度，廣泛用于光纖接入網線路以及CATV網線路工程。

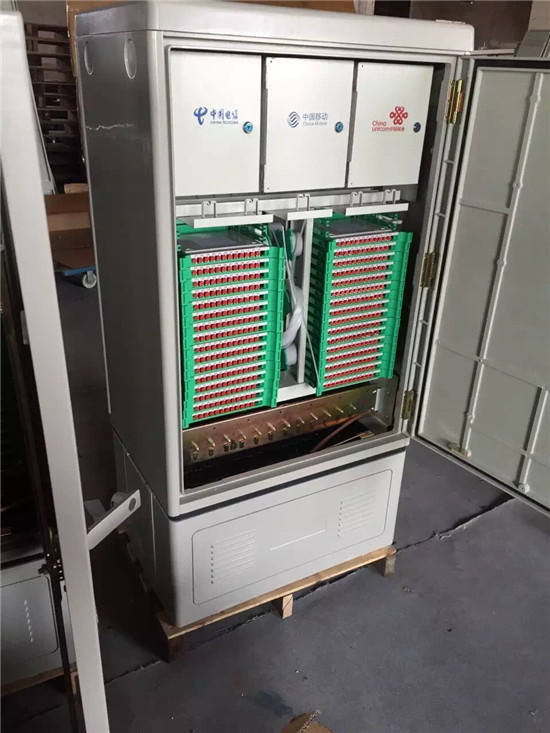

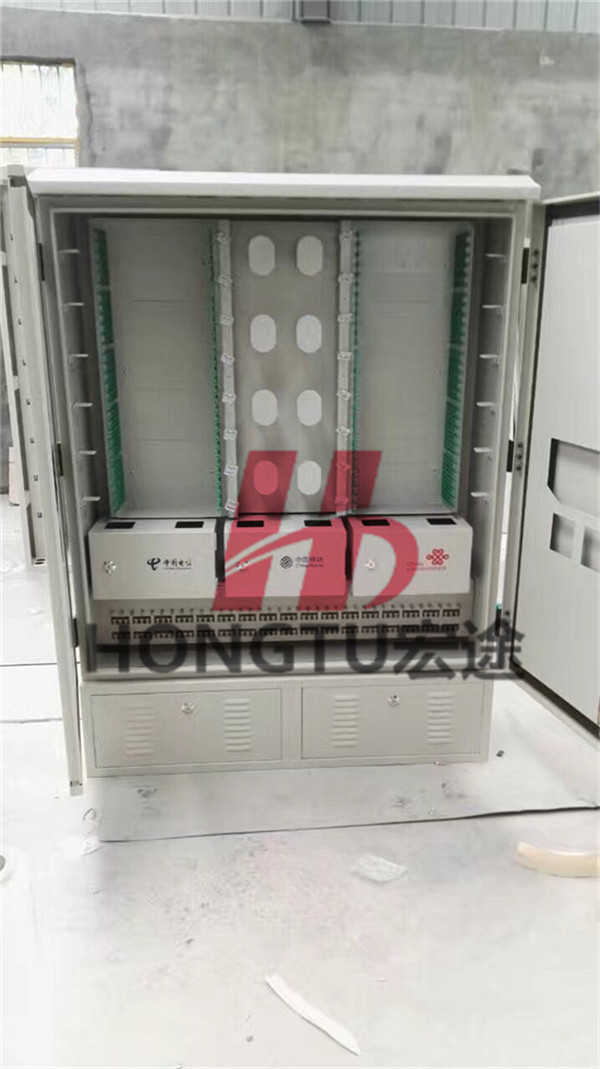

 SMC288芯三網合一光纜交接箱圖文參數

1）箱體采用通用型片狀模塑料（SMC）材料或金屬箱體的封閉結構形式；非金屬箱體采用的SMC材料應符合GB／T 15568的要求，或者采用更好的耐侯性材料；金屬箱體材料應采用牌號為Q235-A或更好的金屬材料，厚度不小于1.5mm。本規范給出的箱體尺寸為參考尺寸。門通過鉸鏈結構連接，門可自由開合5000次不損壞。門鎖應為防盜結構，具有良好的抗破壞性，應符合中華人民共和國公共安全行業標準GA/T 73-94 機械防盜鎖規定。

2）光纜從箱體的底座進纜孔進出。箱體留有相對獨立的進出線孔，孔洞數量應滿足滿配時的需求。

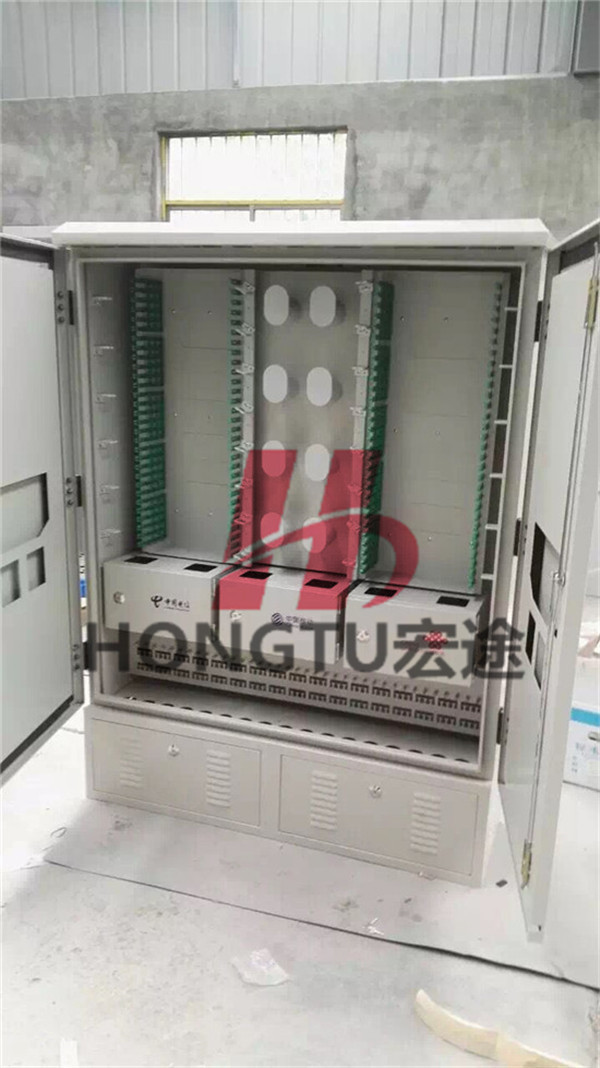

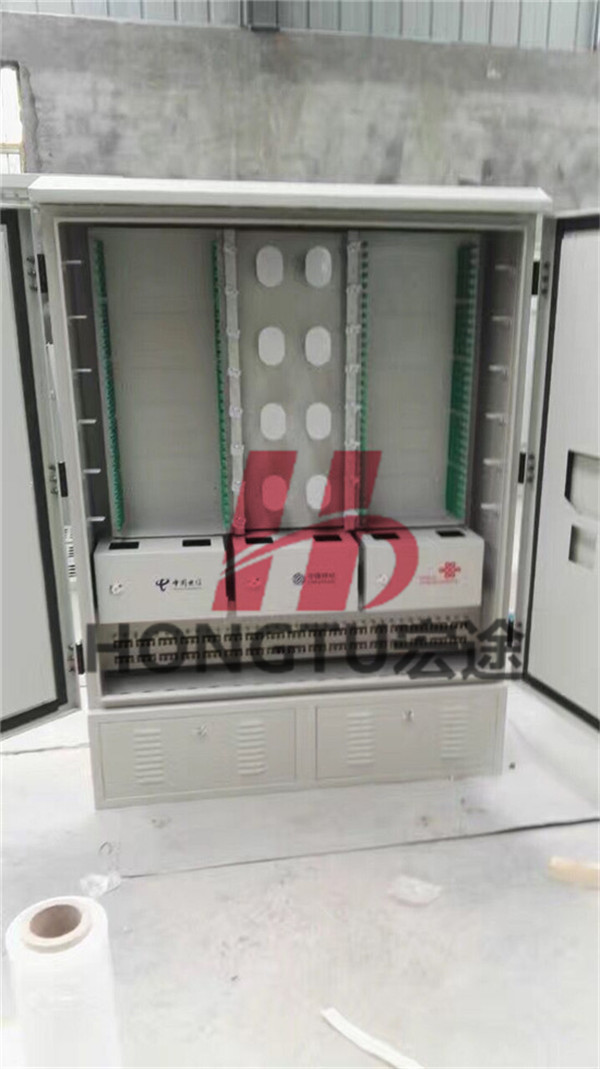

3）容量在432芯以下（含432芯）的光纜交接箱宜采用單面右開門操作結構；576芯光纜交接箱*采用雙面單開門操作結構。

4）光纜交接箱配有密封膩子，以便于線纜引入孔處的密封，防止水和嚙齒類動物進入機箱。

5）箱體應保證電氣導通，并有完善的接地系統。

（2） 機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于120°，間隙應不大于3mm。結構應牢固，裝配具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

（3） 引入光纜彎曲半徑

引入光纜進入箱體時，其彎曲半徑應不小于光纜直徑的20倍。

（4） 箱體結構

箱體結構應設計合理，滿足設計、施工、維護管理等各類需要。箱體結構是衡量設備總體情況的重要依據。

箱體結構采用全正面或正反兩面操作，布放、盤繞光纖跳線的裝置要設計合理，光纖跳線設定為側走線方式，光纜引入后應有護套管保護，應有足夠大的跳纖面積。整個內部箱體應保證電氣導通，并有完善的接地系統。

箱體必須滿足滿容量布放、盤繞光纖跳線要求，滿配置時應能夠方便地進行維護操作。

機箱內應在合適的位置設置儲纖單元，以便于尾纖的管理存儲，儲纖單元結構要合理便于存纖取纖并具備防塵功能。應具備科學的尾纖管理功能，便于尾纖查找、調度、替換等各種管理操作。

機箱內應在合適的位置預留直熔單元，以便于光纜的直通。

光纖終接裝置、尾纖配線裝置、適配器卡座、安裝板、尾纖及適配器，在滿容量范圍內應能方便地成套配置。開剝后的散纖應加護套管（壁厚0.9mm，材料硬度為邵氏硬度Shore70）。標識應從左到右，從下到上。

（5） 保護套、襯墊及纖芯和尾纖彎曲半徑

光纖光纜穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。光纜光纖、尾纖無論處于何處彎曲，其曲率半徑應不小于30mm。

（6） 箱體表面

SMC箱體表面的光澤和紋理應均勻美觀，且無結瘤、縮孔、起泡、*、開裂、剝落、粉化、顆粒、流掛、露底、夾雜臟物等缺陷，箱體表面不應出現任何緊固件。

金屬箱體表面涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

（7） 結構裝置上的文字、圖形、符號和標志

結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。

光纜交接箱容量：72芯、96芯、144芯、288芯、360芯、432芯、576芯、720芯、864芯、1152芯、1440芯
GXF05系列光纜交接箱是用于光傳輸網絡中主干光纜與配線光纜交接點處的接口設備，用于實現光纜的固定和保護、光纜熔接成端、光纖熔接點保護、光纖線路分配與調度、內部設備防護和其它增值模塊安裝等功能。
滿足YD/T988-2007、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 60529、 IEC 62134-1 、UL94等*標準。
工作溫度：-40℃～+60℃
環境濕度：≤95%（+40℃時）
大氣壓力：70 kPa～106 kPa
產品防護等級：IP65
絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2×104MΩ/500V(DC)
耐電壓(V)：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min
連接器衰減(dB)：≤0.3dB
回波損耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB
四、遵循標準

1.總則

1.1  本規范適用于本地傳輸網新建光交接箱工程，寬帶小區光交接箱驗收，也可參照執行。

1.2  本規范是參照YD 5137-2005《本地通信線路工程設計規范》、GB7424.1-GB7424.3《光纜總規范》等技術規定并結合東莞移動建設的實際情況進行編制。

1.3  工程所用的器材程式、規格、質量等均應符合國家及行業標準，工程施工中嚴禁使用未經鑒定合格的器材。

1.4  工程驗收必須嚴格執行本規范的規定，加強質量檢查工作。確保工程質量。

1.5  在執行本規范時如與國家相關規定有矛盾，應以國家相關規定為準。

2.1  工程所用器材必須符合YD-T 988-2007通信光纜交接箱，并有廠品質量驗收合格證，廠方提交的廠品測試記錄。
