■ 產品介紹
工作原理 ：新型電磁隔離
產品用途 ：用于測量交流三相電流，特別使用于工頻50Hz正弦波三相 交流電流
產品優勢 ：性能/價格比，耗電損，體積小，重量輕，安裝簡便，穿孔輸入，無插入損耗
產品應用 ：廣泛用于測量三相交流電流的場所
■ 性能參數
●安裝方式 ：平面螺釘固定
●原邊額定電流 :0-200A AC
●原邊測量范圍 : 1.2倍線性過載
●額定輸出 ： DC4-20mA
●輔助電源 ：DC24V
●穿孔孔徑：10mm
●負載能力 ： RL≤300Ω
●線性度 ：0.1%
●準確度 ： 0.5%
●過載能力 ：10倍標稱輸入
●隔離耐壓 ：2.5kV/50Hz,1Min
●失調電流 ：≤80uA
●溫度漂移 ：≤500PPM/℃
●頻帶寬度 ：40~5KHz
●消耗電流 ：<15mA+輸出電流
●響應時間 ：<200ms
●工作溫度 ：-10℃~+70℃
●儲存溫度 ： -25℃~+85℃
■ 產品外形接線定義圖
■ 使用說明：產品規格參數及端子定義以產品標識為準。

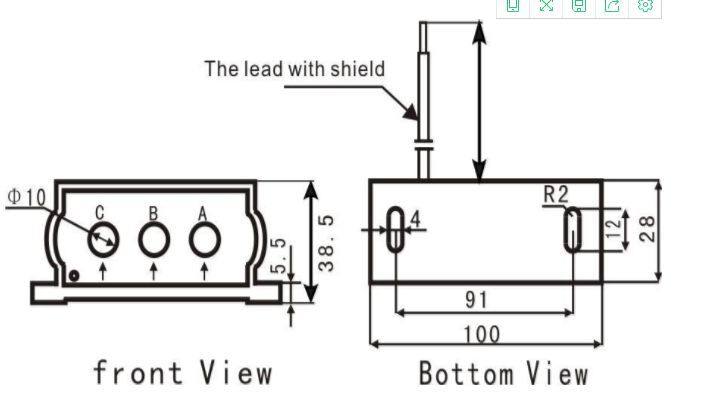

■ 產品尺寸
