深圳科陸DTZ7193×57.7/100V 0.2S級三相四線關口智能電表電流規格和互感器配置

1.5（6）A注釋：外接5A電流輸出互感器
5（6）A注釋：外接5A電流輸出互感器
0.3（1.2）A注釋：外接1A電流輸出互感器
1（2）A注釋：外接1A電流輸出互感器
1（10）A注釋：外接5A電流輸出互感器*注意：在南網區域有的地方采用
5（20）A注釋： 直通表
10（40）A注釋： 直通表
10（60）A注釋： 直通表
20（80）A注釋： 直通表
30（100）A注釋： 直通表

深圳科陸DTZ7193×57.7/100V 0.2S級三相四線關口智能電表電壓規格及電表脈沖常數
3*220/380V
1.5（6）A6400 imp/kw
5（20）A800 imp/kw
10（40）A600 imp/kw
10（60）A400 imp/kw
20（80）A300 imp/kw
30（100）A300 imp/kw
3*57.7/100V
1.5（6）A20000 imp/kw
5（6）A20000 imp/kw
1（10）A20000 imp/kw
0.3（1.2）A100000 imp/kw
1（2）A100000 imp/kw      電流恒定場合使用，如核電站、關口變電站
注意：imp/kw代表脈沖常數，脈沖常數代表電表每計量一度電，脈沖指示燈閃爍的次數

深圳科陸關口電表DTZ719 0.2S級3*57.7/100V 3*1.5(6)A三相高精度關口電能表功能分類
計量參數功能：可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。
參數監測功能：可監測各相電壓、電流實時值，可監測三相總及A、B、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。
分時計量功能：分時計量正反向有功電量、四象限無功電量及大需量。
數據存儲功能：可存儲12個月歷史電量數據。
負荷曲線：具有6類數據記錄負荷曲線功能；可在電壓、電流、頻率、功率及功率方向、功率因素、總有無功電量、四象限無功電量、當前需量等數據中任意選擇繪制曲線圖。
顯示功能：寬視角、大屏幕液晶顯示，具有豐富的狀態指示與漢字輔助提示信息；可顯示近3月的每月電量數據。
防竊電功能：具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截斷電壓、電流接線。
數據輸出、通訊功能：可通過按鍵顯示、紅外掌機及2RS485通訊口抄表，配合抄表系統，可抄讀電表的各項電量數據，支持DL/T645-2007多功能電能表通訊規約。

防盜電功能
用戶如非法取掉或截斷電壓、電流接線，電表會發出報警信號，直到用戶恢復正常用電。
電壓合格率 失壓記錄功能
防止用戶非法取掉或截斷電壓接線。
開蓋記錄功能
防止非法變更電路。
失流、斷相記錄功能
防止用戶非法短接電流接線。
電流不平衡記錄
可警惕用戶在電表接線的前端截取電量。
掉電記錄功能
防止用戶非法取下電表的工作電源。
逆向序報警
非法接線，電表會一直報警，除非把線接正確。
以上情況如出現，電表會出現報警標志并記錄竊電的開始時間和結束時間。

液晶屏常規顯示內容
本月正向（反向）有功（無功）電量。｛支持按鍵“上、下翻”查看上三月電量詳情｝
本月正向（反向）有功（無功）尖、峰、平、谷各電量。｛支持按鍵“上、下翻”查看上三月電量詳情｝
總、A、B、C各項電量參數：有功功率、無功功率、功率因數、相角位、電壓、電流、需電量、失流、失壓、功率、逆相序等顯示。

深圳科陸DTZ7193×57.7/100V 0.2S級三相四線關口智能電表抄表方式
顯示抄表：通過電表上的按鍵，可在液晶屏上查詢到電表每月的總電量、電壓、電流、功率因數等數據。
停電抄表：裝有停電抄表電池為電能表提供運行所需能量，以維持表內相關數據。
通信抄表：通過RS485通訊口抄表、手持紅外抄表機，配合抄表系統，可抄讀電表的各項電量數據。并支持DL/T645-2007多功能電能表通訊規約。

深圳科陸關口電表DTZ719 0.2S級3*57.7/100V 3*1.5(6)A三相高精度關口電能表包裝內容

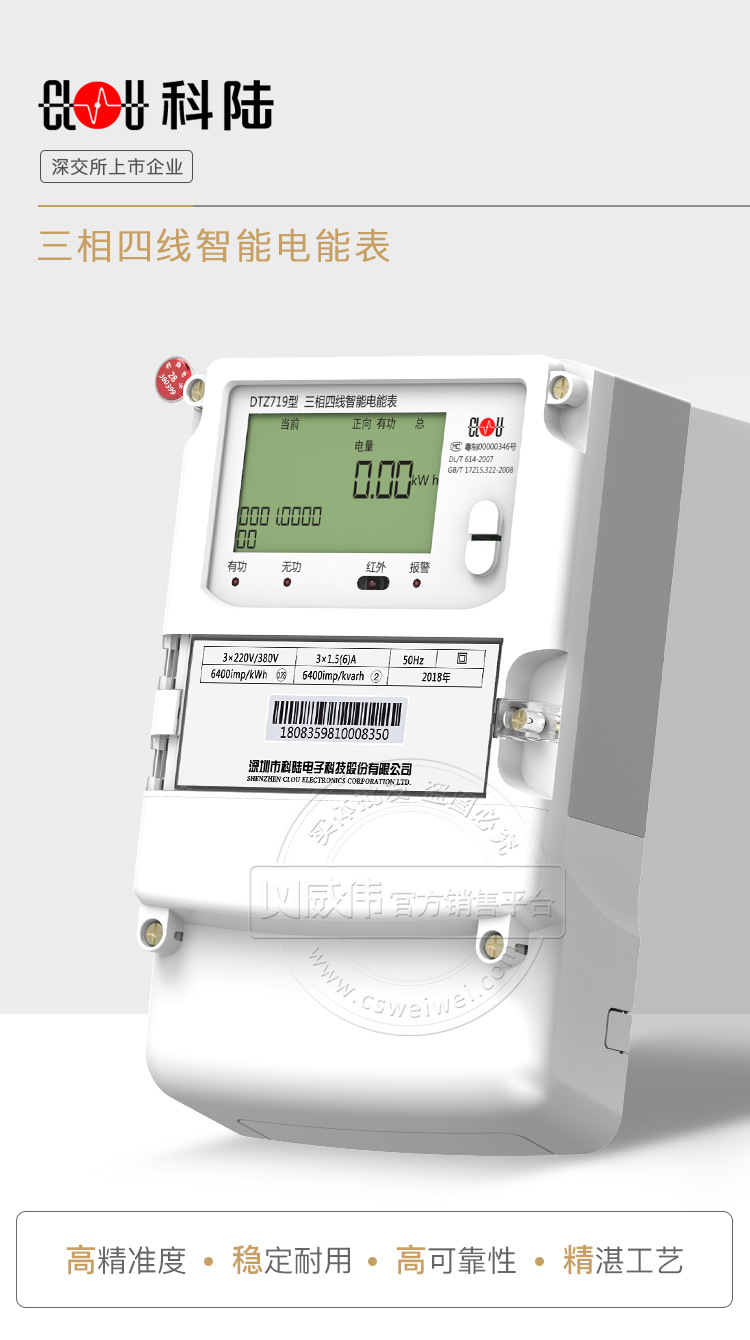

科陸DTZ719三相四線高精度關口電能表
產品使用說明書（每箱一本）
產品保修單
