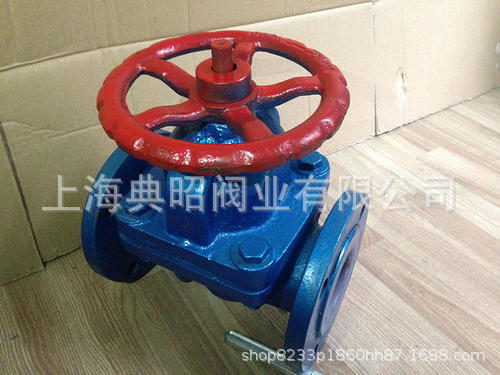

上海典昭閥業有限公司生產銷售G41F鋼襯四氟隔膜閥規格DN15-250MM，廣泛使用在化工、制酸、制堿、冶煉、稀土、農藥等行業生產系統中。

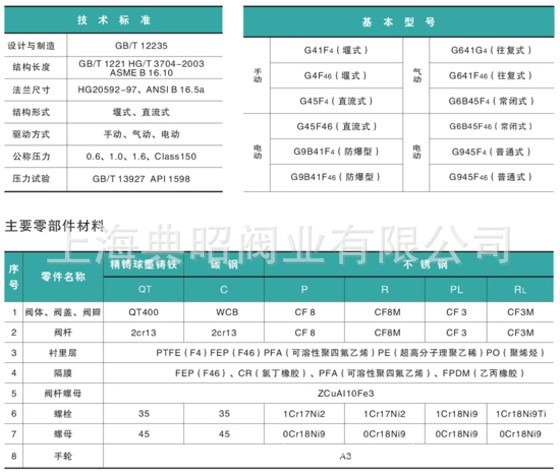

設計標準：
設計規范：遵循GB 1239, BS 5156標準。
驅動方式：手動、氣動（常開或常閉）、電動。
法蘭連接隔膜閥
設計與制造符合中國國家標準
基本結構形式：堰式，直流式
公稱壓力PN0.6~1.0(Mpa)
公稱能徑DN15-400(mm)
設計特點：
1、G41F46襯氟隔膜閥與其它閥門大的區別在於：采用無填料函的構造；典昭的G41F46襯氟隔膜閥隔膜可使流道內的腐蝕性介質與所有驅動部件處於*隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2、由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3、G41F46襯氟隔膜閥的閥體內腔為全氟F56內襯。因此具有*的耐腐蝕的特點。
4、由於密封件為富有彈性的四氟隔膜。因此還具有較好的密封性和小的關閉力。
5、本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
6、閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。

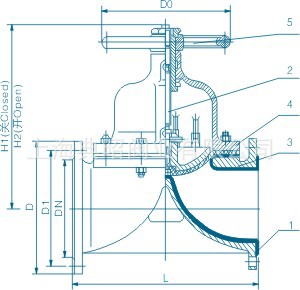

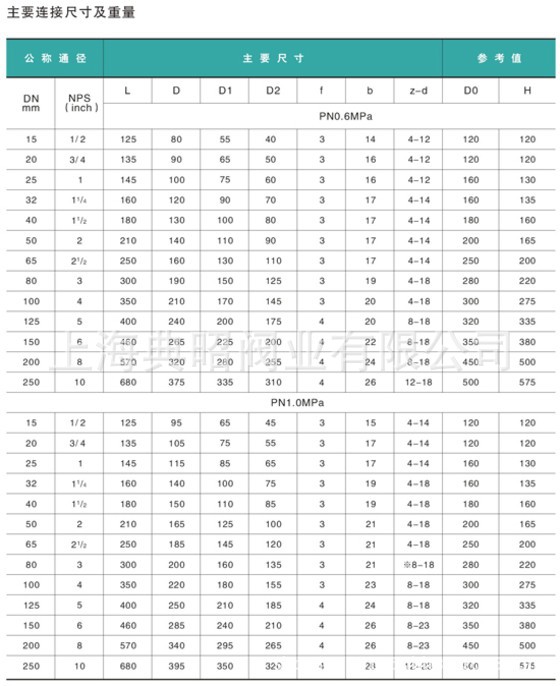

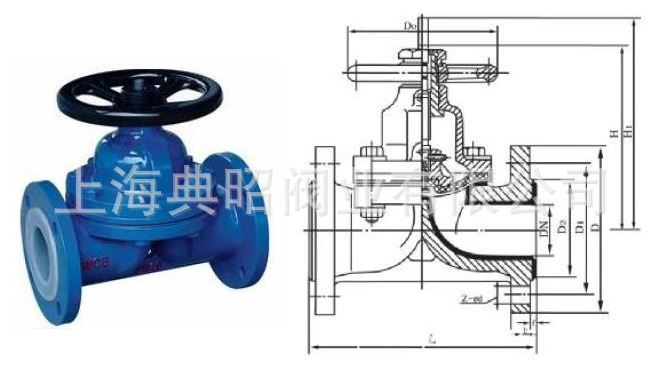

結構尺寸：
