產品簡介

1.1用途適用范圍

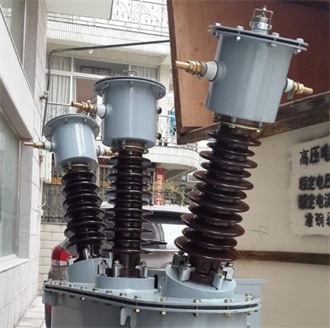

 JLS-6、10型三相油浸式戶外高壓電力計量箱（以下簡稱計量箱）定電壓為10kV，額定頻率為50-60Hz的三相交流網路上作電能計量用，由組合互感器和電表箱兩部分組成。

1.適用于下列場合的電能計量：

a、農村排灌站，鄉鎮企業、加工廠、中小型工廠、礦區、交通運輸等各種企、事

  業單位以及林業、基建工地暫設供電站的高壓輸電線路的電能計量。

b、小電站發電量計量或小電站電網與國家進行聯網運行時互送電能時的計量。

涼山州JLS-12戶外高壓計量箱現貨

2、使用環境條件：

2.1海拔高度不超過1000m；

2.2環境溫度：

zui高＋40℃；

日平均不超過30℃；

低-25℃；

2.3系統接地方式：中性點非有效接地系統；

2.4大氣條件：大氣中無嚴重污穢。

涼山州JLS-12戶外高壓計量箱現貨

驗收及使用前的檢查：

1.外觀檢查：產品密封良好，瓷件無破損，出廠文件（合格證明書、使用說明書）齊全。

2.用2500伏兆歐表測量一次對地的絕緣電阻，其值不少于1000MΩ。（空氣濕度不大于75％）

3.短時工頻耐壓試驗，其試驗電壓值為出廠試驗值的80％。

4.產品經*放置，在使用前，須經5.1、5.2、5.3條檢查。

5.安裝前需檢查和計算負荷是否匹配，安裝時應符合所標注的負荷值。 使用方法和注意事項：

涼山州JLS-12戶外高壓計量箱現貨

使用方法和注意事項：

1.本產品如用于計量分支線路的電度或用于考核線路損耗時，可將計量 箱安裝在電桿的支架上。

2.用于計量電力變壓器高壓側電度時，可與變壓器安裝在同一個平臺上或安裝在電桿上。

3.新安裝運行中的計量箱發現相序相反時，會出現有功電度表仍然正轉，無功電度表反轉的現象，造成電度表計量錯誤，應將計量箱高壓側任意兩根對換位置，計量箱變為正相序進行，才能保證計量箱準確計量。

4.本產品用于二相一地的電力線路計量電度時，應將地相接在計量箱B相上，其余二相按正相序連接，防止產生計量的附加誤差。

5.產品吊運時必須使用油箱上的吊攀。

6.組合互感器的二次接線端子， b點和油箱上的接地螺栓應可靠接地，以免造成事故。
