4-20mA測速出廠默認參數：
4mA對應值 20mA對應值
0 3000
采用“磁性檢測方式”，具備優異的抗沖擊和振動特性。
4mA 對應值、20mA 對應值任意設定及微調。
內置信號轉換,4~20mA模擬電流輸出，同時輸出RS485信號，方便連接各種設備。
直接對應轉動平移速度
4-20mA、0-5V、0-10V模擬信號輸出測速度編碼器
夾緊法蘭、同步法蘭或盲孔軸套，標準外形結構可選。
采用“磁性檢測方式”，具備優異的抗沖擊和振動特性。
直接對應轉動平移速度測量。
寬工作電壓，極低的耗電流。
模擬信號對應值任意設定及微調。
參數設定：
工作電壓 | 10-30Vdc 或5Vdc 極性保護 |
消耗電流 | < 110mA(24V電源) < 190mA(12V電源) |
輸出信號 | RS485和4-20mA（0-5V或0-10V）雙輸出，速度應用輸出 RS485協議請參照說明書。 |
輸出負載能力 | ≤ 400歐姆，標準工作200-250歐姆 |
線性分辨度 | 1/4096 |
工作溫度 | -25—70℃ 編程時溫度范圍：0℃～＋70℃ |
儲存溫度 | -40—100℃ |
防護等級 | IP65 |
允許轉速 | 1400轉/分 |
輸出刷新周期 | <1.4ms |
連接電纜 | 1米8芯屏蔽電纜，或9芯插座 |
外形特征 | 夾緊法蘭或同步法蘭或盲孔軸套，金屬外殼，密封雙軸承結構(見外形尺寸附圖) |
轉軸 | 夾緊同步一體式法蘭軸徑10mm ,長度20mm，含D型平面，盲孔14mm（以內可選），深20mm，不銹鋼材料 |
信號調整 | 可4mA輸出微調，20 mA輸出微調（0-5V或0-10V） |
接線定義：
電纜輸出 |
| 插座輸出 | ||
芯纜顏色 | 信號輸出 | 腳號 | 信號輸出 | |
棕色 | 10—30Vdc 工作電源 | 1 | 10—30Vdc 工作電源 | |
白色 | 0V GND | 2 | 0V GND | |
綠色 | RS485輸出A | 3 | RS485輸出A | |
黃色 | RS485輸出B | 4 | RS485輸出B | |
粉色 | 模擬信號輸出+ | 5 | 模擬信號輸出+ | |
黑色 | 模擬信號輸出- | 6 | 模擬信號輸出- | |
藍色 | 設置允許線 | 8 | 設置允許線 | |
原理示意圖：
4-20mA

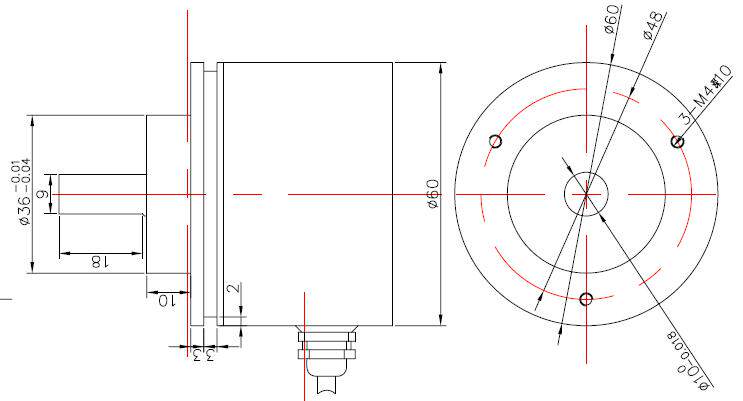

產品尺寸圖：
38mm出軸式：
58mm出軸式：
58mm盲孔式：
