濃硝酸液位計產品概述：
|
濃硝酸液位計產品類型
| 結構特點 | 接液材質 | 測量范圍 | 適用介質條件 | 法蘭連接(mm) | 重量(kg) | |||||
溫度 | 壓力 | 密度 | 粘度 | DN | PN | 基本 | 加長 | ||||
C10 | 標準型 | 1Cr18Ni | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.0 | 6 | 5 |
C11 | 高壓型 | 300- | -20 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 2.5 | 6 | 6 | |
C12 | 高溫型 | 300- | -20 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 6.3 | 6 | 6 | |
C13 | 低溫型號 | 300- | >-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7.5 | |
C14 | 液氨、液 | 300- | -20 | 0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
C15 | 耐腐型 | 00Cr17Ni14Mo2 | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
C16 | 防腐型（ | PP | 300- | 20 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C17 | 防腐型（ | U-PVC | 300- | 20 | 0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C18 | 防腐型 | ABS | 300- | -20 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
C19 | 防腐型（ | PP | 300- | -20 | 0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
C20 | 防腐型 | PE | 300- | 20 | 0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
C21 | 蒸氣夾套 | 1Cr18Ni9Ti | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
C22 | 高粘度 | 0Cr18Ni9 | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
C23 | 食品專 | 1Cr18Ni9Ti | 300- | -20 | 0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
儀表配置說明:
□□ | 配套儀表及附件內容 | ||||||||||
O | 盲板法蘭，不配排污閥 | ||||||||||
L | 液位計底部配排污閥 | ||||||||||
O | 無液位報警開關 | ||||||||||
H | 高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 | ||||||||||
L | 低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 | ||||||||||
B | 高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 | ||||||||||
G | 高位報警開關，區域型報警AK-1型 | 附DF-1型轉換言放大器壹臺 | |||||||||
D | 低位報警開關，區域型報警AK-1型 | ||||||||||
Q | 高位、低位報警開關全配，區域型報警AK-1型貳臺 | ||||||||||
S | 高位和低位一體化型報警開關，區域型報警AK-2型 | ||||||||||
O | 無液位控制開關 | ||||||||||
H | 上限控制開關，單點干簧CK-1型 | ||||||||||
L | 下限控制開關，單點干簧CK-1型 | ||||||||||
B | 上限、下限控制開關全配，單點干簧CK-1型貳付 | ||||||||||
W | 上限、下限控制開關一體化，雙點干簧CK-2型 | ||||||||||
T | 上限控制開關，霍爾型傳感器CK-3型 | ||||||||||
L | 下限控制開關，霍爾型傳感器CK-4型 | ||||||||||
E | 上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 | ||||||||||
C | 上限、下限控制開關一體化，霍爾型傳感器CK-4型 | ||||||||||
O | 無遠傳變送器裝置 | ||||||||||
R | 配LB型捆綁式變送器，輸出二線制4-20mADC | ||||||||||
S | 靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC | ||||||||||
O | 普通防水型 | ||||||||||
B | 本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 | ||||||||||
Bd | 隔爆型dⅡCT4 | ||||||||||
O | 不配遠傳顯示儀表 | ||||||||||
A | 數字、光柱顯示調節報警儀 XGTH-510（豎式） | ||||||||||
B | 數字、光柱顯示調節報警儀 XGTA-810（橫式） | ||||||||||
C | 數字顯示調節報警儀 XMTA-810（橫式） | ||||||||||
E | 雙光柱液位顯示儀 XGH-202（豎式） | ||||||||||
D | 智能型液位/容量（重量）顯示調節儀XMT-620（橫式） | ||||||||||
-□□□□ | 測量范圍(mm) | ||||||||||
-□□ | 介質密度(g/cm3) | ||||||||||
- | D | 開口常壓容器 | |||||||||
□ | 工作壓力(MPa) | ||||||||||

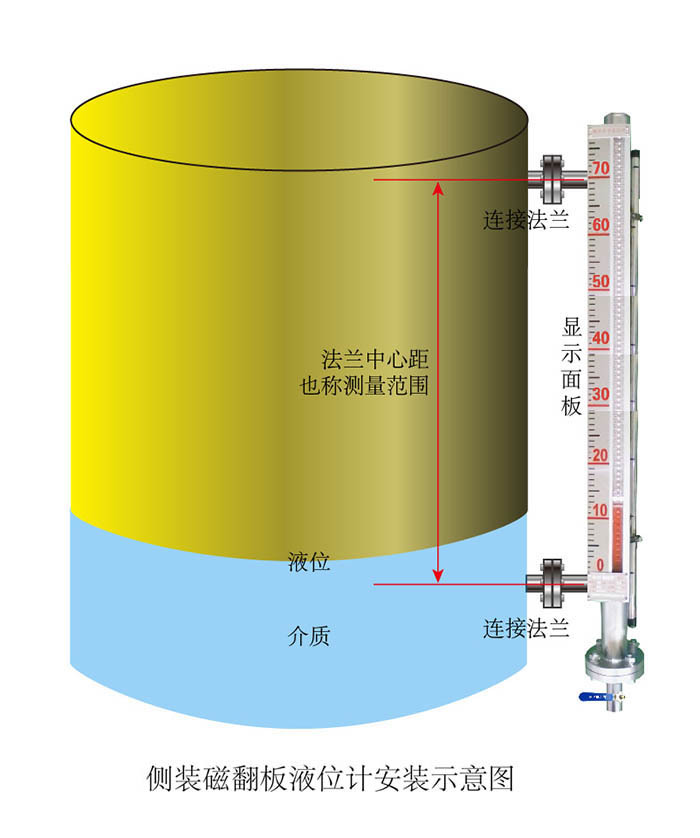

濃硝酸液位計現場安裝及使用：
3.1首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍500mm內不能有磁性，否則會影響液位計正常工作。
3.2液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料，測量范圍>4m時應在容器上加支撐點和液位計上的支撐點連接加固，連接方式有法蘭或連接件。主體安裝必須垂直，誤差<3度。
3.3打開排污法蘭蓋，輕輕放入磁浮子，注意箭頭向上(重端向上)，切莫裝反。裝上密封墊及法蘭蓋，螺絲均勻擰緊。將液位計與容器接口法蘭之間加裝截止閥、密封墊將對接螺絲均勻擰緊。
濃硝酸液位計儀表性能：
zui顯著特點是液體介質與指示器*隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻板液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
濃硝酸液位計適用范圍：
全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其*性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、*性、實用性。
濃硝酸液位計產品概述：
可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。
| 系統構成及接線 | |
| 1、上下限開關輸出 由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。 2、電遠傳 由測量單元和變送單元兩部分組成。 3、本安防爆 a 帶本安防爆，上、下限開關輸出型 防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。 b 帶本安防爆遠傳型 適合使用于∏類電氣設備（工廠用）、C級氣體，zui高表面溫度組別T4（135℃）。 *工藝--源于細節 c 使用注意事項 ①變送器外殼設有外接地，用戶使用時必須可靠接地。 ②使用應遵守有關使用說明內容。 ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF | |
|
濃硝酸液位計技術參數：
● 測量范圍：300～15000mm
● 準確度： ±5mm，±10mm
● 翻柱直徑：10mm,16mm
● 工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁)防腐型≤0．6Mpa
● 介質密度：≥0．45g／cm3
● 介質密度差：≥0.15g／cm3(測量界位)
● 介質溫度：-20℃ +250℃(特殊要求可達450℃)
● 介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度
● 環境振動：頻率≤25Hz，振幅≤0．5mm
● 跟隨速度：≤0.08m/s
● 連接法蘭尺寸：DN25，PNl.0(公制管)
● 連按法蘭：采用化工部1998年頒布的HG20592～20635-97法蘭標準，若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。
組成如下：
| 濃硝酸液位計 | ||||||||||
代碼 1 2 | 安裝方式 側裝式 頂裝式 | |||||||||
代碼 1 2 | 主體材質 ABS 1Cr18Ni9Ti | |||||||||
代碼 1 2 3 4 | 公稱壓力 0.6MPa（ 僅適用于主體材質為 ABS 時 ） 1.6Mpa 2.5Mpa 4.0MPa | |||||||||
代碼 1 2 3 4 5 | 型式 基本型 帶上、下限開關輸出 帶電遠傳 （0~10mA 輸出 ,220V,AC） 帶電遠傳 （4~20mA 輸出 ,24V,DC） 帶本安防爆型遠傳 （4~20mA 輸出 ,24V,DC） | |||||||||
| 安裝間距 （ 測量范圍 ） | ||||||||||
L1 | 安裝深度 （ 頂裝式 ） （0~4000mm 任選 ） | |||||||||
介質 密度 | g/cm3 | |||||||||
SX-UHZ1 1 1 1 L= □ L= □ p= □ | ||||||||||
濃硝酸液位計訂貨須知
訂貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或為您設計制造特殊產品。
用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：
| 安裝型式 | 主體材質 | 公稱直徑 | 公稱壓力 DN （mm） | 法蘭外徑PN（Mpa） | 螺心栓圓孔直 中徑K | 螺孔徑 L | 螺栓 | 密封面 | 法蘭厚度 C | 法蘭密封墊 | ||||
數量n | 螺紋Th | d | f | 外徑 | 內徑 | 厚度 | ||||||||
側裝 | 不銹鋼 | 20 | 4.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | 61 | 27 | 2 |
ABS | 20 | 1.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | 61 | 27 | 2 | |
頂裝 | 不銹鋼 | 200 | 2.5 | 360 | 310 | 26 | 12 | M24 | 274 | 3 | 32 | 284 | 220 | 2 |
ABS | 200 | 0.6 | 320 | 280 | 18 | 8 | M16 | 258 | 3 | 24 | 262 | 220 | 2 | |
濃硝酸液位計選用須知:
1、 防腐型公稱壓力≤1.0MPa。
2、 液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移 到實際值)。
3、 液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢度等。
4、 安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。
