一、產品概述
    渦街流量計專為測過氧化氫流量計而設計的一款氣體流量計，可對過氧化氫進行自動密度補償。將流量與溫度補償傳感器集于一體。傳感頭現場可拆卸型表體，可在不影響管道內流體流動的情況下更換傳感頭。


二、主要特點 及賣點

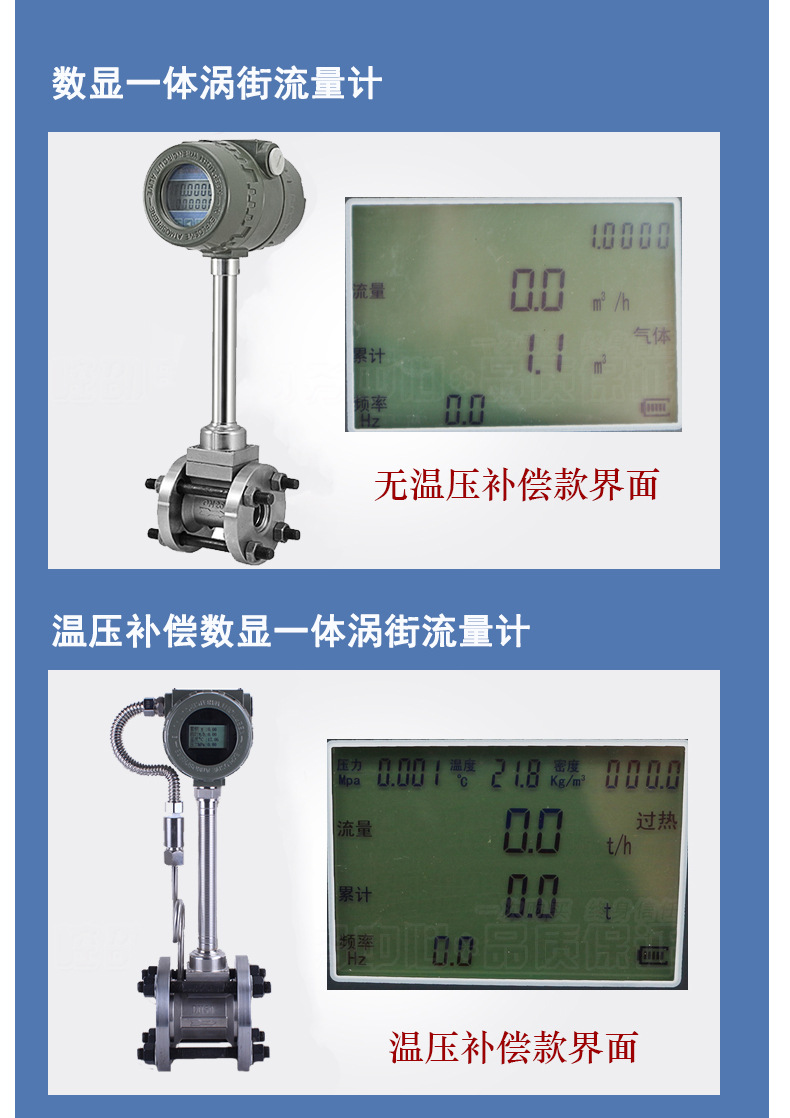

    渦街流量計通過一體化溫度補償，可顯示過氧化氫的瞬時質量流量、累計流量以及溫度、壓力等。也可手動設定氣體溫度，溫度及渦街傳感頭都可以在不停止管內流體的情況下可更換。
▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

▲安全防爆，適用于惡劣環境。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗*，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲溫壓補償一體化設計。
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜長10米。
▲量程比寬達20:1。
▲整體結構設計合理，動態測量范圍寬，壓力損失小。
▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

三、技術參數
●   測量介質
    氬氣、丁烷、天然氣、壓縮空氣、氮氣、管道煙氣、沼氣、煤氣、混合氣

四、型號及功能選擇

LUGB—????—????—????—????

LUGB……………滿管式渦街流量傳感器

A-LUGB型滿管式渦街表體連接形式

1 法蘭連接式（溫壓補償式渦街必選型）

2 法蘭卡裝式（首用型）

B-可測介質

1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街）

2 測量液體

3 測量氣體

4 測量飽和蒸汽、過熱蒸汽

C-渦街口徑

D-輸出信號

0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS）

1 兩線制4-20mA輸出( 溫壓補償型為三線制)

2 無信號輸出現場顯示

E-可測高介質溫度

0  -40℃…+150℃

1  -40℃…+280℃（LUCB型插入式渦街250℃）

2  -40℃…+350℃（LUCB型插入式渦街不可選）

3  -40℃…+420℃（只限傳感頭不斷流拆卸型）

F-防爆等級

0 無防爆認證，防護等級為IP54、IP65

1 本安防爆型，防爆等級為ExiaⅡCT4

2 隔爆防爆型，防爆等級為ExdⅡCT6

G-渦街放大器顯示形式

0 無現場顯示型

1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等）

H-儀表精度等級

0  1.0級（LUGB型首用，LUCB型需協議供貨）

1  0.5級（只限LUGB型渦街）

2  0.2級（只限LUGB型渦街，需協議供貨）

3  2.5級（LUCB型插入型渦街首用型）

4  1.5級（LUCB型插入式渦街需協議供貨）

5  低流速型渦街（表體內直接縮徑，精度≥1.5級）

I-放大器安裝形式

0  表體與放大器不分離型

1  表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選）

2  潛水型渦街

J-渦街放大器工作電源

0   12VDC供電

1   24VDC供電

2   3.6V(或3V)鋰電池供電（只限帶液晶顯示無信號輸出型渦街）
3   3.6V(或3V)鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街）
注：3V鋰電池只適用于溫壓補償一體化型渦街
K-渦街檢測功能及放大器顯示形式

0 無補償式 (無溫度、壓力補償功能)

1 現場顯示氣體溫度、壓力補償一體化智能式(LUGB型法蘭連接式氣體表體。可顯示標況瞬時流量、標況累積流量、溫度、壓力或頻率、時間等。可同時選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V,高電平≥6V,脈沖占空比50%）
2 現場顯示過熱蒸汽溫度、壓力補償一體化智能式(LUGB型法蘭連接式過熱蒸汽、飽和蒸汽表體。可進行密度補償計算。可顯示瞬時質量流量、累積質量流量、溫度、壓力或工況體積量、頻率等。可同時選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%）
3 現場顯示溫度補償智能式(LUGB型飽和蒸汽表體，可進行密度補償計算。可顯示瞬時質量流量、累積質量流量或溫度、壓力等。可選擇補償前三線制電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%）

L-LUGB型滿管式渦街傳感頭安裝形式

0  傳感頭斷流拆裝式

1  傳感頭不斷流拆裝式（≥350℃渦街必選型）

M-通訊方式

0  無通訊

1  R485通訊（只限智能式放大器）

2  R232通訊（只限智能式放大器）

N-HART協議

0  無HART協議

1  帶HART協議（需協議供貨）

Q-濾波方式

0  普通方式

1  智能數字濾波方式（需協議供貨）

五、優勢:

1、具有精度高、抗振動、抗干擾、維護方便的特點,適合于各種使用蒸汽、氣體工況下的流量計量。
2、傳感器和流量顯示儀及補償方式合稱為, 則為渦街流量計的典型代表。
3、傳感器是利用卡門渦街原理和現代電子技術而設計制造的一種具有高度可靠性、優良的技術性能指標、良好的介質適應性和通用性的新型流量儀表。

六、產品細節


安裝示意圖：

  江蘇三信儀表溫馨提示:供貨周期為:1-3個工作日，特殊規格需咨詢確定。歡迎垂詢！我們將竭誠為您服務！
