調頻串聯諧振原理

圖1  調頻串聯諧振原理圖

            B－激勵變壓器    L－電抗器   CX－被試驗設備    R－回路等效電阻

            由圖可見：當頻率改變使得ωL=1/ωC時，回路產生諧振.

    此時

   則品質因數


   L．Cx．f關系及使用關系表

                                                                  試驗時使用關系表

  (說明：上表所計算出的試驗參數是依據理論的計算得出的，在實際的使用中，由于被試品電容量的誤差，會造成試驗數據有一定的偏差，屬于正常范圍)

連接圖及操作方法

      1、裝置自身的諧振升壓狀態（見圖2）：

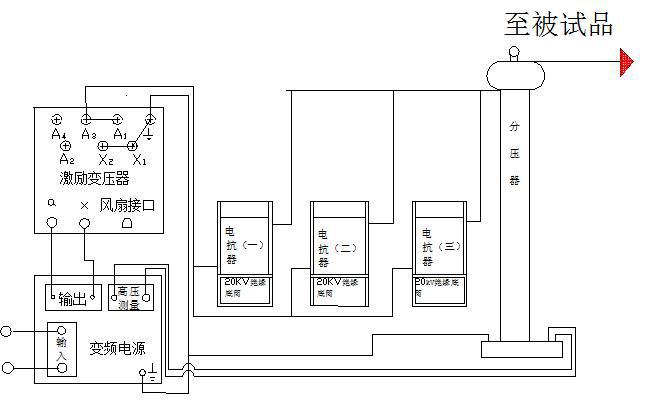

                                              圖2  單節電抗器自身的諧振升壓連接圖

                                      （激勵電壓；1.5Kv; 激勵變比；6 試驗電壓；27Kv）

                                      （激勵電壓；7Kv; 激勵變比；14； 試驗電壓；80Kv）

              2、做35kV/240mm2交聯電纜交流耐壓的接線圖（見圖3）：

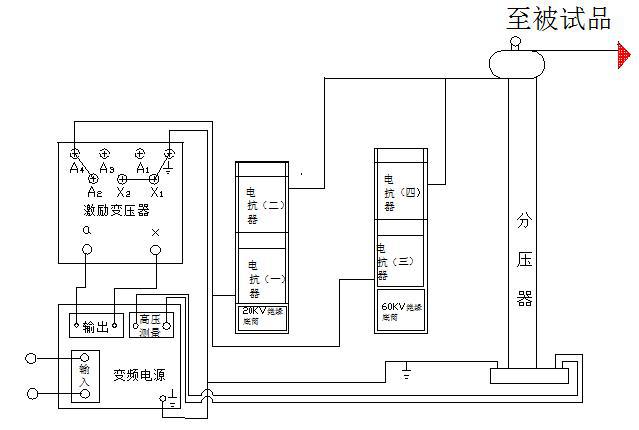

                                                     圖3電抗器兩串兩并連接時的諧振升壓連接圖

                                                  （激勵電壓；3.5Kv; 激勵變比；14； 試驗電壓；52Kv）

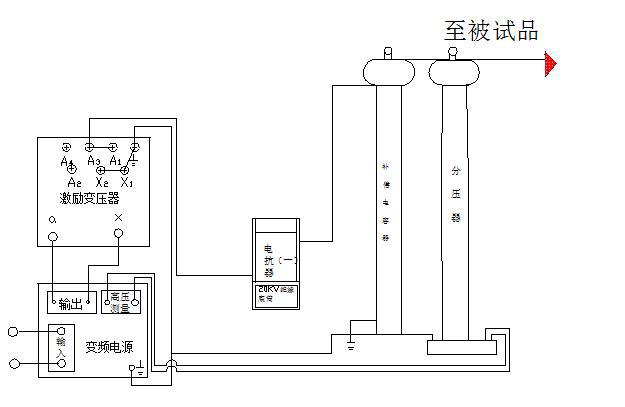

              3、做10kV/240mm2交聯電纜交流耐壓的接線圖（見圖4）：



                                          （激勵電壓；1.5Kv; 激勵變比；6； 試驗電壓；22Kv）

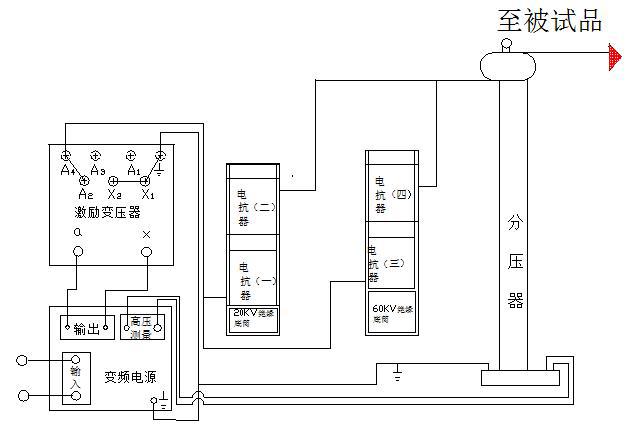

      4、做電壓等級為35kV的互感器、斷路器、穿墻套管、支柱絕緣子、高壓開關交流耐壓試驗的接線圖（見圖5）：


                                            （激勵電壓；7Kv; 激勵變比；28試驗電壓；100kV）

              5、激勵變壓器原理圖（見圖6）


                                      圖5   激勵變壓器10kVA/1.5；3.5:7kV/250V

注意事項：

  n 激勵變使用時，高壓尾X必須接地（實物已連接），成套設備的接地均需通過分壓器接地端接地，再與  試品的地網相連，保證一點接地。

  n 激勵變壓器使用時可以串并聯使用，聯結方法見激勵變壓器面板提示。

  n 使用時各根高壓導線應拉直騰空（特別是高壓硅膠線），以避免對地起暈。

  n 請嚴格按照說明書規定的連線方式連接使用,否則將會對該設備造成損壞。

  n 若線路接通后無法找到諧振點而不能升壓，則很可能是回路沒有接通，則應檢查線路是否接通
附：電力系統常用發電機的電容量參考表：
