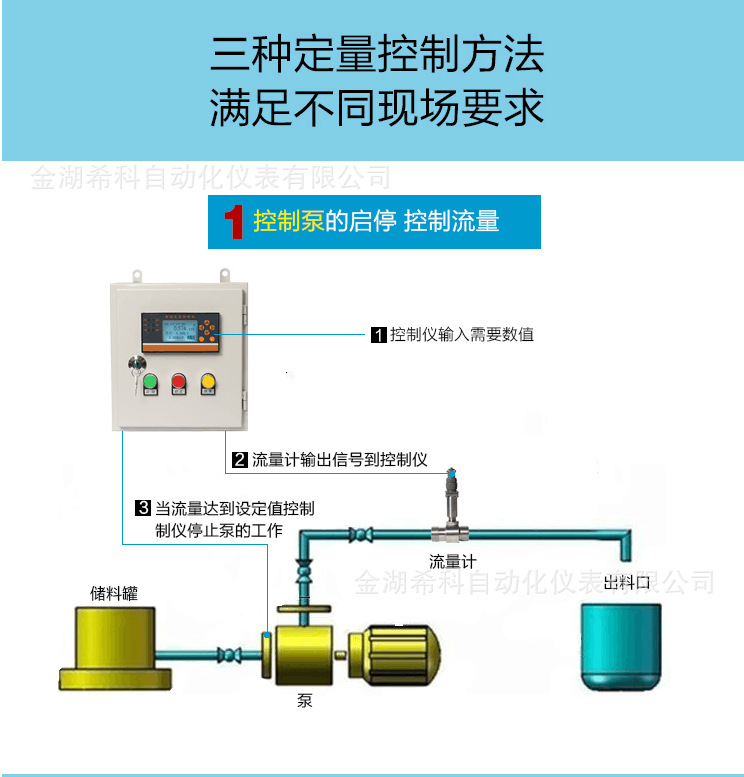

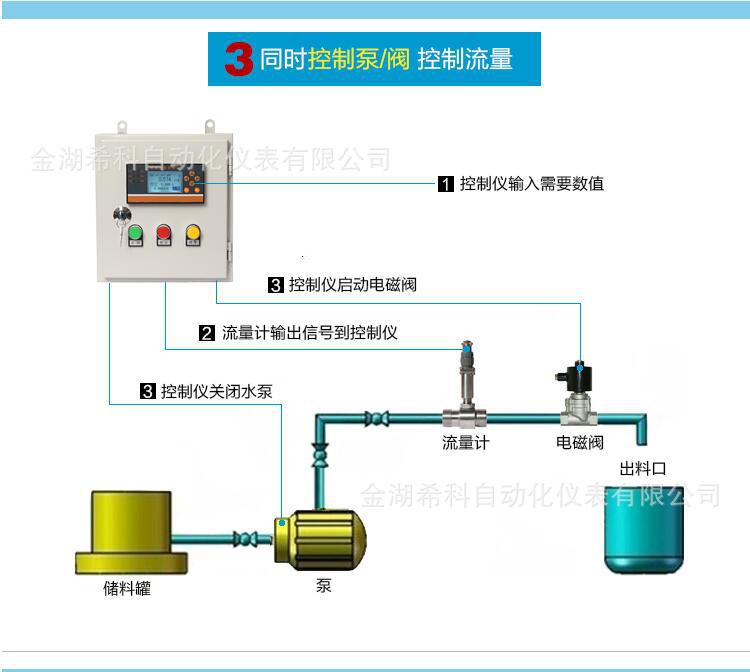

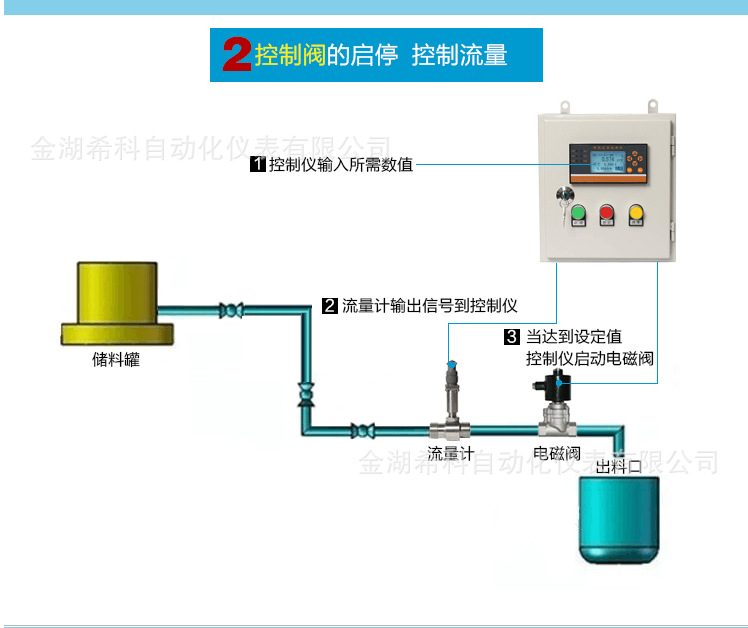

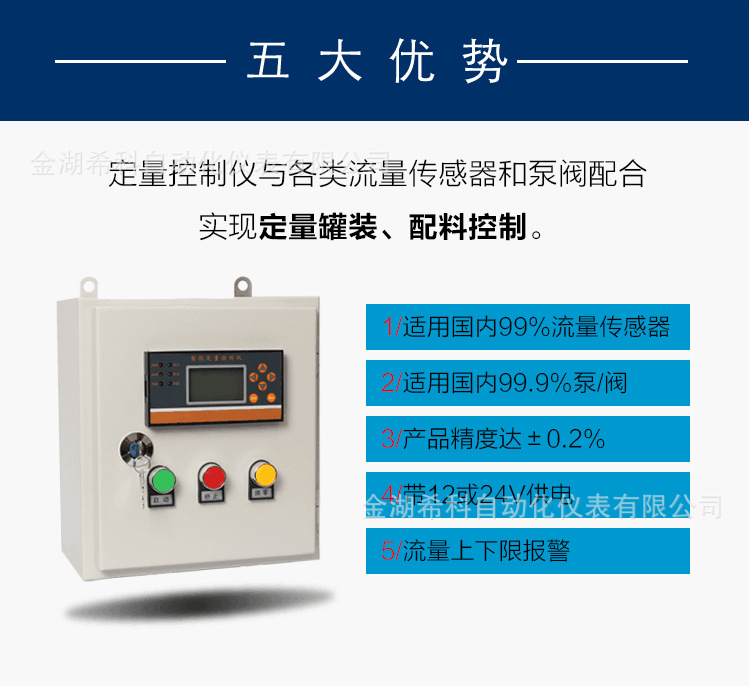

插卡付費定量控制儀（以下簡稱控制儀）主要應用于工農業等場合需要進行定量包裝、控制的場合，智能流量定量控制儀是通過接受來自電磁流量計、渦街流量計、渦輪流量計等流量計的電流信號進行積算、控制。
一、主要特點
1、智能流量定量控制儀適用于各種液體介質的流量顯示、積算、定量控制功能；
2、可以與多種流量傳感器配套使用進行顯示、定量控制如：電磁流量計、渦街流量計、孔板流量計、渦輪流量計、V錐流量計、阿牛巴流量計、羅茨流量計、橢圓齒輪流量計、雙轉子流量計、質量流量計等各種流量計；
3、流量輸入通道：可接收頻率信號和多種模擬電流信號；
4、溫度輸入通道：可接收多種模擬電流信號；
5、可提供變送器+24V DC，+12V DC供電電源，帶短路保護功能，簡化系統，節省投資；
6、容錯功能：溫度/密度補償測量信號異常時，用對應的手動設定值進行補償運算；
7、流量再發送功能，輸出流量的電流信號，更新周期1秒，滿足自動控制需要；
8、儀表時鐘和定時自動抄表功能、打印功能，為計量管理提供方便；
9、豐富的自檢和自診斷功能使儀表更易于使用和維護；
10、三級密碼設定可防止未經*的人員改變已設定的數據；
11、儀表內部不設任何電位器、編碼開關等可調器件，從而提高儀表的耐震性、穩定性和可靠性；
12、通訊功能：能通過多種通訊方式與上位計算機進行數據通訊，組成能源計量網絡系統：
RS-485； RS-232；
二、插卡付費定量控制儀的主要技術指標
（一）輸入信號
A 模擬量：
1、熱電偶：標準熱電偶——K、E、B、J、N、T、S；
2、電  阻：標準熱電阻 ——Pt100；
3、電  流：0～10mA、4～20mA——輸入阻抗≤250Ω；
B 脈沖量：
1、波  形：矩形、正弦波和三角波；
2、幅  度：大于4V；
3、頻  率：0～10KHz（或根據用戶要求）。
（二）輸出信號
A 模擬量輸出：
1、DC 0～10mA（負載電阻≤750Ω）；
2、DC 4～20mA（負載電阻≤500Ω）；
B 開關量輸出
繼電器輸出——帶回差，AC220V/3A；DC24V/6A（阻性負載）。
C 通訊輸出
接口方式——標準串行通訊接口：RS－232C，RS－485；
波特率——600，1200，2400，4800，9600Kbps，儀表內部設定。
D 饋電輸出
DC24V，負載≤100mA；
DC12V，負載≤200mA
三、產品特性
1、測量精度：±0.2%FS±1字或±0.5%FS±1字
2、頻率轉換精度：±1脈沖（LMS）一般優于0.2%
3、測量范圍：-999999～999999字（瞬時值，補償值）；
             0～99999999.9999字（累積值）
4、分辨率：±1字
四、顯示方式

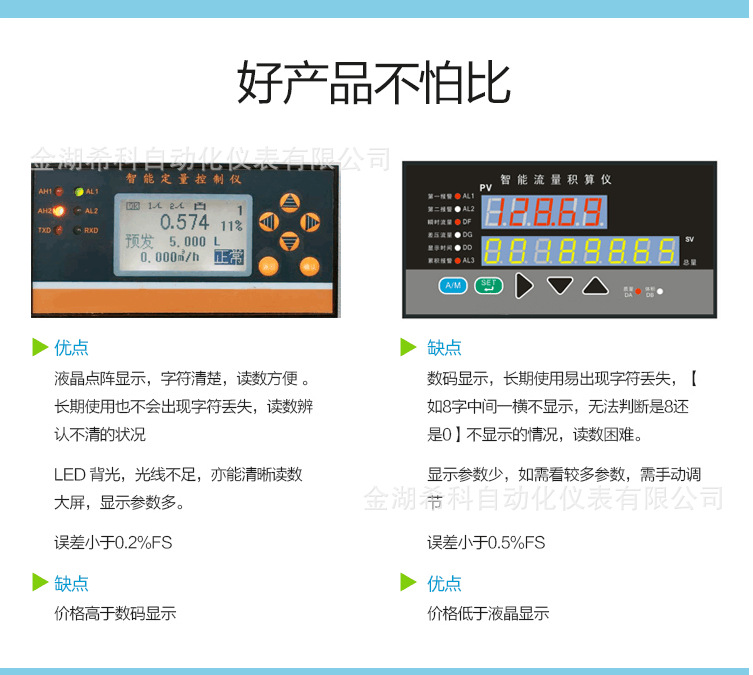

1、帶背光大屏幕128×64點陣液晶圖形顯示器；
2、歷史累積流量，瞬時流量，介質溫度，介質密度，流量（差壓電流、頻率）值，時鐘，報警狀況；
3、0～999999瞬時流量值
4、0～99999999.9999累積值
5、-9999～9999溫度補償
6、-99999～999999流量（差壓、頻率）值

                                            概述

LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。

傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。

如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。

二、LWGY基本型渦輪流量傳感器

2．1 結構特征與工作原理

2．1．1 結構特征

傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

2．1．2 工作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

式中：

      f—— 脈沖頻率[Hz]

      k—— 傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位

      Q—— 流體的瞬時流量（工作狀態下）[m3/h]

      3600—— 換算系數

每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

2．2 基本參數與技術性能

(1)基本參數：見表（一）

表（一）

DN4—DN40口徑的傳感器為螺紋連接，大工作壓力為6.3Mpa；

DN50—DN200口徑的傳感器為法蘭連接, 大工作壓力為2.5Mpa；

DN4—DN10口徑的傳感器帶有前后直管段、過濾器。

DN15以上口徑的傳感器我公司可配套前后直管段。

DN25－DN40口徑的傳感器也可制作成法蘭連接，但需在訂貨時說明。

(2)介質溫度：-20～＋120℃。

(3)環境溫度：-20～＋55℃。

(4)供電電源：電壓：12V±10%, 電流：≤10mA。

(5)輸出電壓幅值：高電平≥8V，低電平≤0.8V。

(6)傳輸距離：傳感器至顯示儀表的距離可達1000m。
