1.概述：
首先感謝使用西安華儀電氣有限公司生產的ZN28-12系列戶內高壓真空斷路器（以下簡稱斷路器），是三相交流50Hz、額定電壓12KV的戶內設備，可供工礦企業、發電廠及變電站作電氣設施的保護和控制之用。ZN28-12/630A戶內高壓真空斷路器
該斷路器裝有CT19彈簧操動機構或CD17電磁操動機構，既可單獨安裝使用，也可裝入固定柜或箱式柜中使用，并且適用于頻繁操作及比較苛刻的工作條件。
2.正常使用條件
a)周圍空氣溫度不超過+40oC,下限;-25oC,
b)海拔不超過2000M
c)濕度;相對濕度日平均值不大于95%月平均值不大于90%；水蒸氣壓日平均值不大于2。2KPA，月平均值不大于1.8KPA ZN28-12/630A戶內高壓真空斷路器
d)周圍空氣應不受腐蝕性或可燃性氣體、水蒸氣明顯污染
e)無經常性的劇烈運動
f)接觸器動行時，安裝平面與水平的傾角不大于5o
g)超出以上條件的要求，由用戶同制造單位協定。
2產品型號含義：
3主要技術參數
ZN28-10系列戶內高壓真空斷路器主要技術參數2
序號 | 名稱 | 單位 | 630/1250-20 | 1250-25 | 1250-31.5 | 1600/2000-31.5 | 2000/2500-40 | 3150-40 | ||
1 | 觸頭開距 | mm | 11±1 | |||||||
2 | 接觸開程 | 4±1 | ||||||||
3 | 三相分閘同期性(時差) | ms | ≤2 | |||||||
4 | 合閘觸頭彈跳時間 | ≤3 | ≤2 | |||||||
5 | 油緩沖器緩沖行程 | mm | 8.5±1.5 | |||||||
6 | 相間中心距離 | 210/230/250 | 230/250/275 | |||||||
7 | 平均分閘速度 | M/s | 1.0±0.3 | 1.0±0.3 | ||||||
8 | 額定動穩定電流 | 0.55±0.15 | ||||||||
9
| 分閘時間、當操作電壓為 | gao | s | ≤0.06 | ||||||
額定 | ≤0.06 | |||||||||
低 | ≤0.08 | |||||||||
10 | 合閘時間 | s | ≤0.2 | |||||||
11 | 動靜觸頭累積允許磨損厚度 | mm | 3 | |||||||

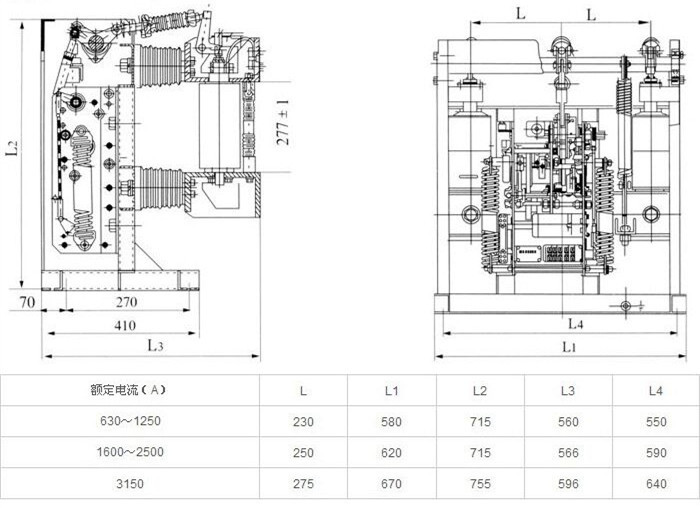

4外形安裝尺寸圖
