防爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量生產現場存在碳?xì)浠衔锏缺ㄎ锏?°C~1300°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
防爆熱電偶熱電阻
1、應用
防爆式熱電偶通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量生產現場存在碳?xì)浠衔锏缺ㄎ锏?°C~1300°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
2、特點
·多種防爆形式，防爆性能好；
·壓簧式感溫元件，抗振性能好；
·測溫范圍大；
·機械強度高，耐壓性能好；
3、工作原理
防爆式熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
4、主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5518-91
GB3836
5、常溫絕緣電阻
防爆式熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m
6、防爆一覽表
| 防 爆 級 別 | 防 爆 證 號 | 認 證 機 構 |
| d‖BT4 | GYB96450 | NEPSI |
| d‖BT4 | GYB96453 | NEPSI |
| d‖CT5 | GYB98339 | NEPSI |
| d‖CT5 | GYB97197 | NEPSI |
| ia‖CT6 | GYB99412 | NEPSI |
7、測量范圍及允差
| 型 號 | 分度號 | 允 差 等 級 | |||
| I | II | ||||
| 允差值 | 測溫范圍°C | 允差值 | 測溫范圍°C | ||
| WRN | K | ±1.5°C | -40~+375 | ±2.5 °C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075 ltl | 333~1200 | ||
| WRM | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004 ltl | 375~1000 | ±0.0075 ltl | 333~1200 | ||
| WRE | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004 ltl | 375~800 | ±0.004 ltl | 333~900 | ||
| WRF | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004 ltl | 375~750 | ±0.004 ltl | 333~750 | ||
| WRC | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
| ±0.004 ltl | 125~350 | ±0.0075 ltl | 133~350 | ||
8、防爆分組形式
9、電氣設備類型
I類------煤礦井下用電氣設備
II類-----工廠用電氣設備
10、防爆等級
防爆熱電偶的防爆等級按其使用于爆炸性氣體混合物大安全間隙分為A B C三級。
| 類 別 | 級 別 | 大試驗安全間隙（MESG）mm |
| II | A | 0.9≤MESG |
| B | 0.5 | |
| c | mesg≤0.5 |
11、溫度組別
防爆式熱電偶的溫度組別按其外露部分允許大面溫度分為t1—t6
| 溫 度 組 別 | 允許大表面溫度 ℃ |
| t1 | 450 |
| t2 | 300 |
| t3 | 200 |
| t4 | 135 |
| t5 | 100 |
| t6 | 85 |

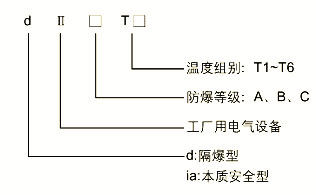

12、防爆級別
exdii□t□
exiaii□t□
防護等級 :ip65

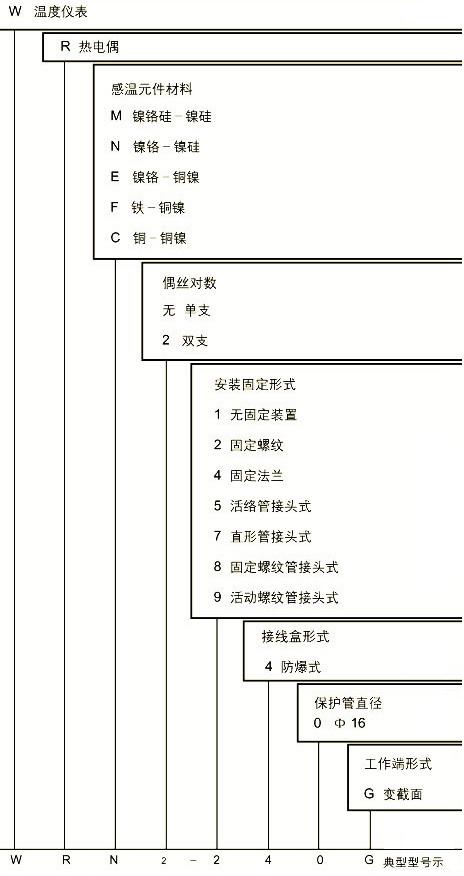

型號命名方法
