全新電參量測量儀/電能表現場分析儀技術指標：
1輸入電壓：AC0~450V；
2 電流量程：25A、500A
3 頻率范圍：45Hz ~65Hz，      準確度：±0.01Hz
4 相位測量范圍：0°~360°，準確度：±0.1o；
5 電流、電壓、有功功率、有功電能準確度等級：0.3（0.5）；
6 無功電能準確度等級：0.5（1.0）；
7 輸入阻抗：電壓回路≥600kΩ，電流回路≤0.01Ω；
8 工作溫度：-20℃~+50℃；
9 工作電源：內部大容量充電電池或外接220V交流電源；
10 整機功耗：小于3VA；
11 體積：250×160×60(mm)
12 重量：1.8Kg

全新電參量測量儀/電能表現場分析儀主屏幕介紹

開啟儀器電源，屏幕顯示如下的界面：

用途

測量：三相相電壓、線電壓、電流、總有功功率、總無功功率、總功率因數、總視在功率、有功電能、無功電能

 顯示：LED數碼管顯示或STN藍屏、寬視角、高品質、高清晰LCD液晶屏顯示，可視度高。

通訊：1路RS485通訊，MODBUS-RTU協議。

 輸出：2路電能脈沖輸出脈沖常數5000imp/kwh

 擴展：可直接從電壓、電流互感器輸入信號，現場可編程設置輸入參數變比。

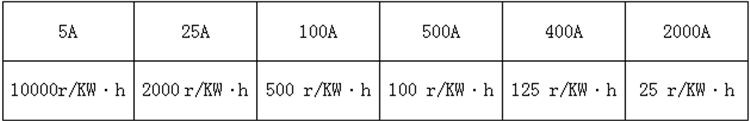

常數（FL）：

工作溫度

工作溫度：－10℃~ +40℃

5、絕緣

⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?6?8。

          ⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

采集箱面板說明：

電壓輸入區：由Ua、Ub、Uc、Ucom四個接線端子組成。

直測電流輸入區：由Ia、5A、1A; Ib、5A、1A;

                      Ic、5A、1A九個接線端子組成。

500A插座：在使用鉗表測量時用來連接500A鉗表。

5A插座：在使用鉗表測量時用來連接5A鉗表。

脈沖出插座：用來輸出高頻和低頻電能脈沖信號。

脈沖入插座：用來接收被校表的電能脈沖信號，可接光電脈沖采樣器和手動脈沖。

電源開關：用來接通供電電源。

復位鍵：當機器工作不正常時按復位鍵，使機器復位。

通訊接口：通過通訊線與掌上電腦相連，實現測試數據的通訊。

源供/測供開關：用來切換電源線供電與測試線供電的切換開關。

電能質量

基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.

基波電壓和電流之間相位差的測量誤差：≤0.5°

諧波電壓含有率測量誤差：≤0.1％

諧波電流含有率測量誤差：≤0.2％

三相電壓不平衡度誤差：≤0.2％
