品 牌：昆侖儀表
型 號：101/102/121/122
精 度: 0.5/1.0級
分 度 號：K型 E型 PT100型 CU50型 S型.
工作電壓：220V（其他電壓訂做）.
溫度量程：-49度--1300度（含所有型號）.
外形尺寸：80X160MM
儀表分度號（熱電偶）有：K分度 E分度
儀表分度號（熱電阻）有：PT100分度CU50分度
購買前請確認好自己需要的分度號，如有不
懂請與店主在確定分度號
2001、2002與市面上3001、3002的功能是一樣的。可代替使用
表具體尺寸（mm）：
| 型號 | 面板寬 | 面板高 | 表盒寬 | 表盒高 | 表盒深 | 開孔寬 | 開孔高 |
| XMTD | 72 | 72 | 66 | 66 | 125 | 68 | 68 |
| XMTA | 96 | 96 | 91 | 91 | 125 | 92 | 92 |
| XMT | 160 | 80 | 150 | 75 | 130 | 152 | 76 |
具體型號如下：
XMTD-2001：K型 399度、E型 399度
K型 1300度
XMTD-2002：pt100 399度、pt100 99.9度
cu50 150度、cu50 99.9度
cu50 -50-150度
XMTA-2001: K型 399度、E型399度
K型1300度
XMTA-2002: pt100 399度
XMT-101: K型 400度、E型400度、K型1300度、s型1600度
XMT-102: pt100 400度、cu50 150度
XMT-121（上下限）: E型400度、K型1300度
XMT-122（上下限）: pt100 400度、cu50 150度
XMTD-2201（上下限）:K型 1300度、E型400度
XMTD-2202（上下限）：pt100 400度、 99.9度
cu50 99.9度、150度
XMTA-2202(上下限)：pt100 399度

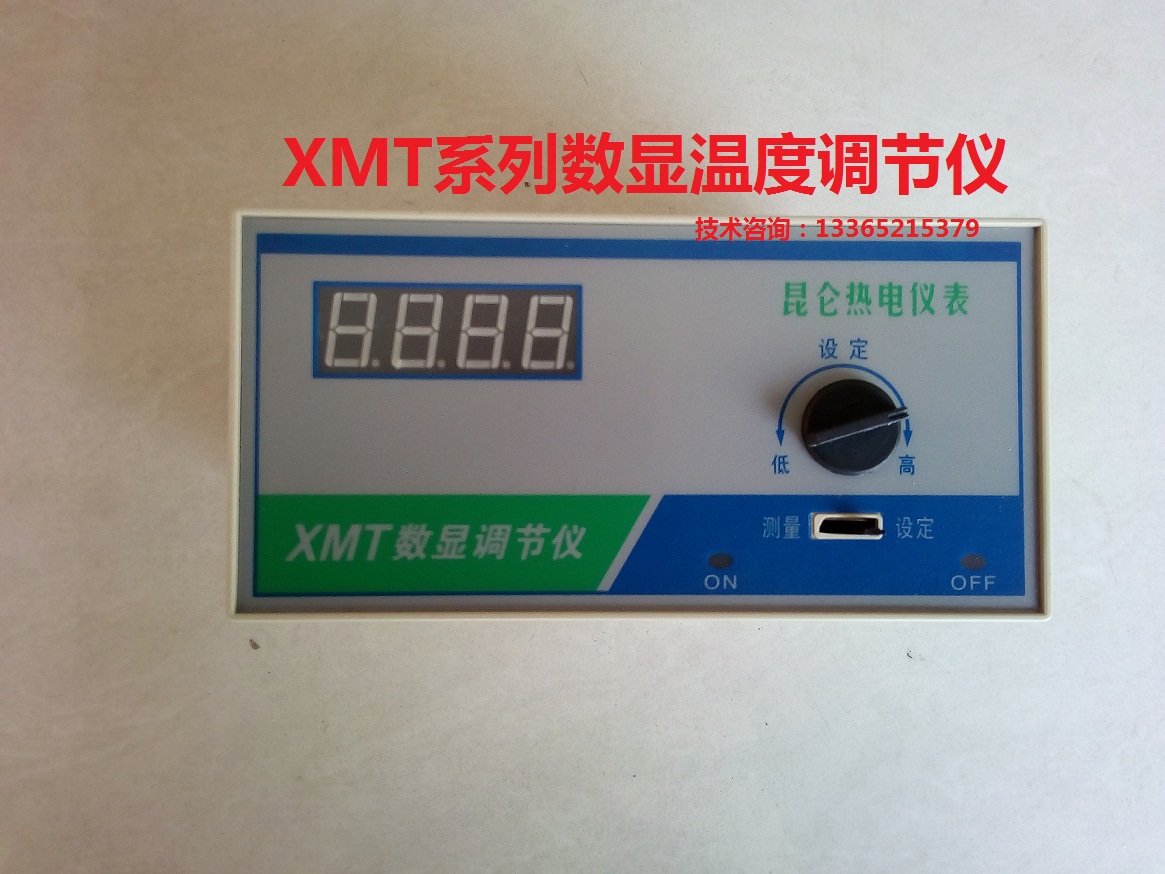

一、概述
XMT系列數字顯示調節儀具有精度高、可靠性好、安裝方便、抗震動、抗*力強、價格低等多種特點。可選多種外形尺寸，控制方式完備，廣泛用于塑料、橡膠、包裝、食品機械、及治金、化工、養殖等…多種行業使用，在-200C°~1800C°范圍內一段的溫度測量和自動控制，如配上相應的傳感器也可用于壓力、流量、液位等參數的顯示和控制等等。。。。
二、主要技術指示
儀表精度1.0級，設定及顯示小于或等于+-1.0%F.S+-1個字。
冷端補償誤差小于或等于+-2C°，溫度系數小于或等于0.05%/°C。
控制點不靈敏區；小于0.5%（指位式控制儀表）。
比例調節；比例帶2~5%，周期30S+-10S（過零脈沖周期約為1~2S）
PID調節；輸出0~10mA（或4~20mA），負載電阻800歐姆（或250歐姆）。脈沖輸出幅度大于3V，寬度大于40uS的過零脈沖或移相脈沖。
觸點容量：AC250/5A（阻性負載）驅動SSR；驅動電流大于15mA空載電壓大于9V，周期約2S。
超限報警；輸入超過設定值+-全量程的2~5%
工作電源；220V+-10% 50Hz功耗小于5W
工作環境：溫度0~60°C，相對濕度不超過85%的無腐性氣體場合。
三、儀表外型和開孔尺寸見下表（單位mm）
< 附件 >
安裝支架2套，說明書一份，合格證一張
（相） 腳接220伏火線，
（中) 腳接220伏零線，
高、總、低腳為*輸出， OUT主輸出
4、5、6腳為第二輸出，AL1報警輸出
1、2、3腳分別接接熱電偶或者PT100等溫度傳感器信號
1為正極，2、3為負極
