1. 概述
DC284I-9X4三相數顯電流表主要用于配電系統的連續監視，測量電網中的各種電參量，如電流、電壓、頻率、有功功率、無功功率、功率因數等。
三相數顯電流表開關量輸入用于監視開關狀態，繼電器輸出用于報警或分合閘控制，模擬量輸出用于DCS系統或工業監控設備，RS485通訊口(Modbus-RTU通訊協議)用于數據的輸出。
DC284I-9X4按其功能，可分為四類：
◇X系列(普通數顯電測型) ◇D系列(數顯變送型)選配模擬量輸出
◇K系列(可編程設置型)可選配RS485通訊 ◇S系列(報警測控型)選配開關量輸入、繼電器輸出
可全面替代常規單相、三相指針表，可用于智能配電系統或企業過程自動化系統的數據采集單元，特別是在對電力品質、電力安全有要求的場合以及就地顯示的場合。
主要應用領域有：
◇高、低壓配電系統 ◇智能開關柜 ◇工廠自動化系統
◇工業機器設備 ◇智能型箱變及樓宇 ◇商業、工業和電力系統

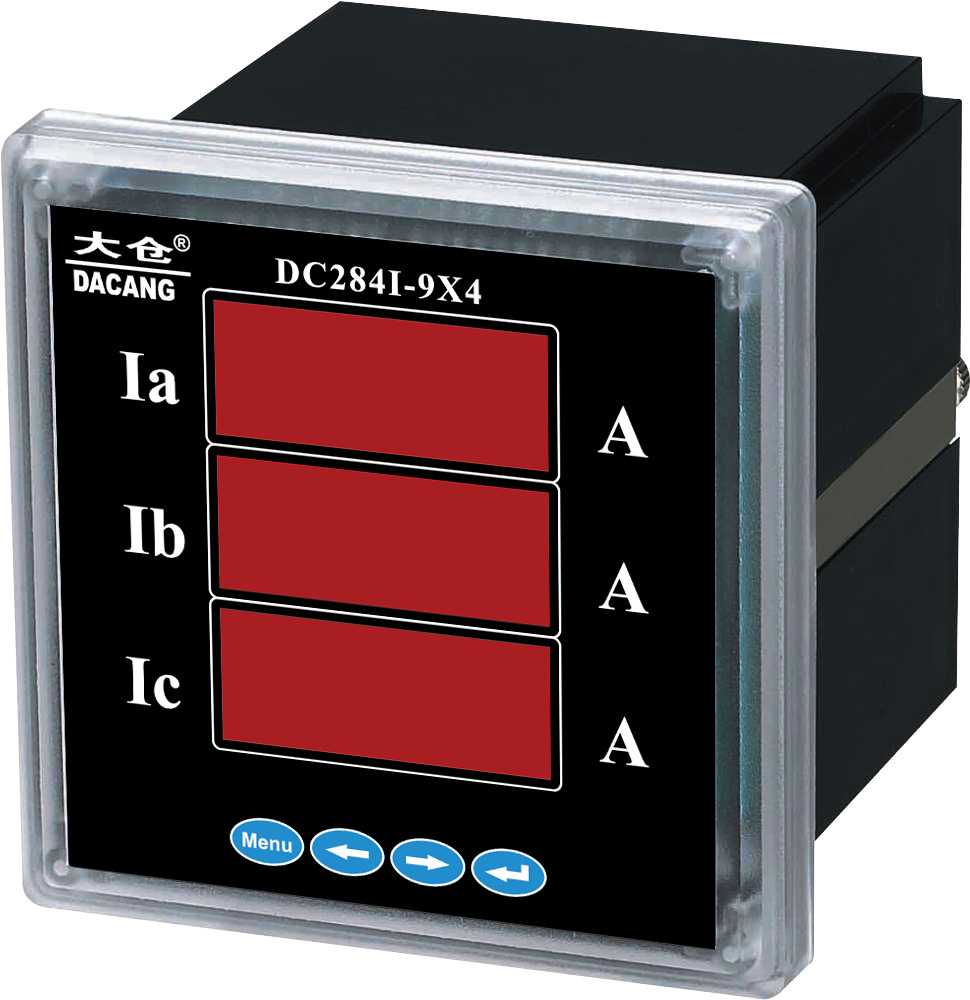

2. 產品圖片

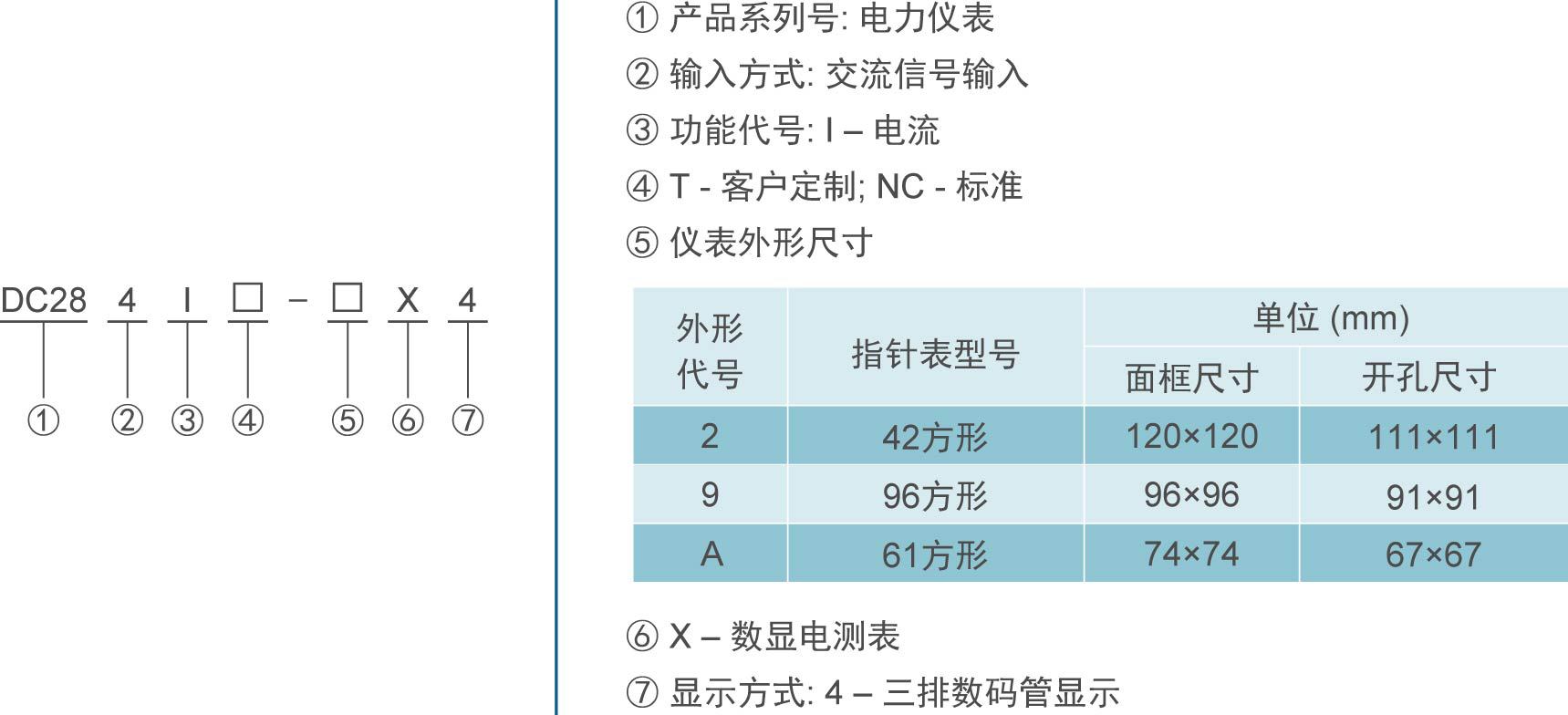

3. 產品命名
4. 技術指標
技術參數 | 參數 | ||
精度等級 | 變送輸出：0.5級，有功電能：0.5級，無功電能：1級 | ||
顯示模式 | 數顯LED | ||
輸 入 信 號 | 測量網絡 | 三相四線，三相三線 | |
電壓 | 額定值 | AC100V, AC400V | |
過負荷 | 持續：1.2倍，瞬時：2倍/10S | ||
功耗 | ＜1VA (每相) | ||
阻抗 | ＞300kΩ | ||
電流 | 額定值 | AC5A / AC1A | |
過負荷 | 持續: 1.2倍,;瞬時: 10倍(5S) | ||
功耗 | ＜0.4VA (每相) | ||
阻抗 | ＜20mΩ | ||
頻率 | 45-65Hz (±0.01Hz) | ||
電能 | 有功、無功電能計量 | ||
電源 | 工作范圍 | AC/DC 85-264V | |
功耗 | ＜5VA | ||
功能模塊 | 電能脈沖輸出 | 2路電能脈沖輸出 | |
通訊接口 | 1路RS485通訊接口, Modbus-RTU協議 | ||
變送輸出 | zui多4路模擬量變送輸出（DC4-20mA） | ||
安全 | 絕緣抗阻 | ≥100MΩ | |
耐壓 | 輸入和電源＞2kV,輸入和輸出＞1kV,電源和輸出＞2kV | ||
工作環境 | 溫度 | -10℃～55℃ | |
相對濕度 | ≤93％RH | ||
海拔 | 無腐蝕其他場所，海拔≤2500m | ||
存儲環境 | 溫度 | -20℃～75℃ | |
相對濕度 | ≤93％RH | ||

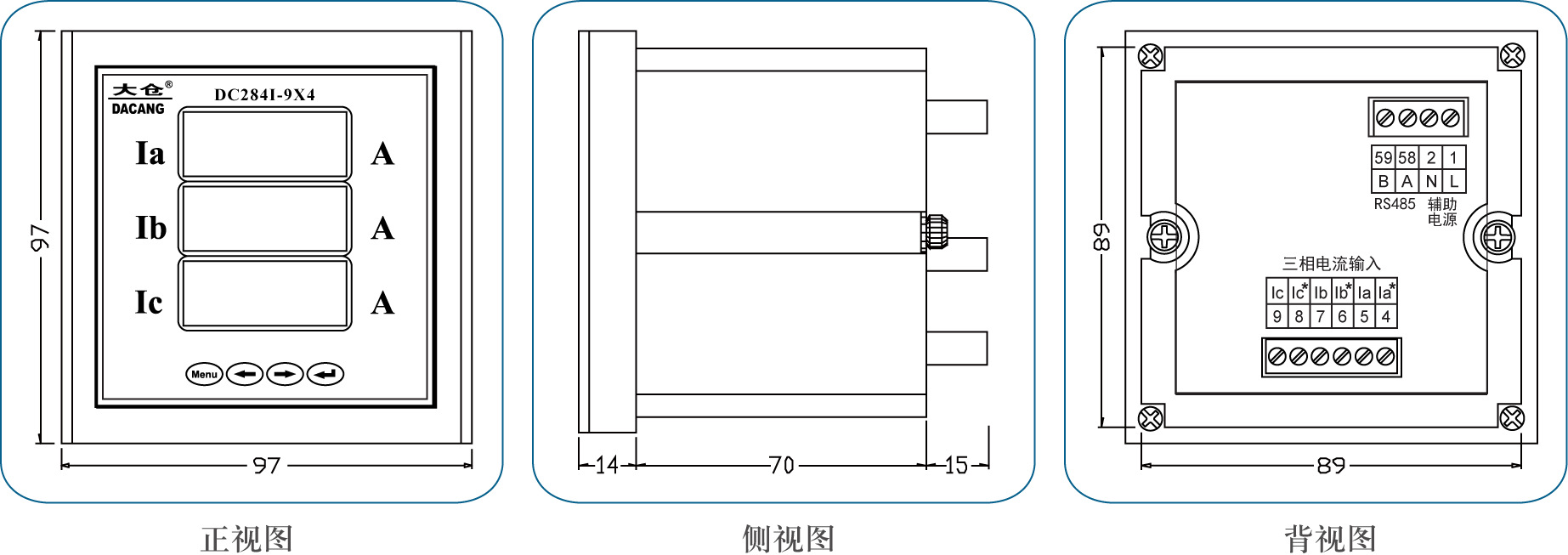

5. 外觀尺寸

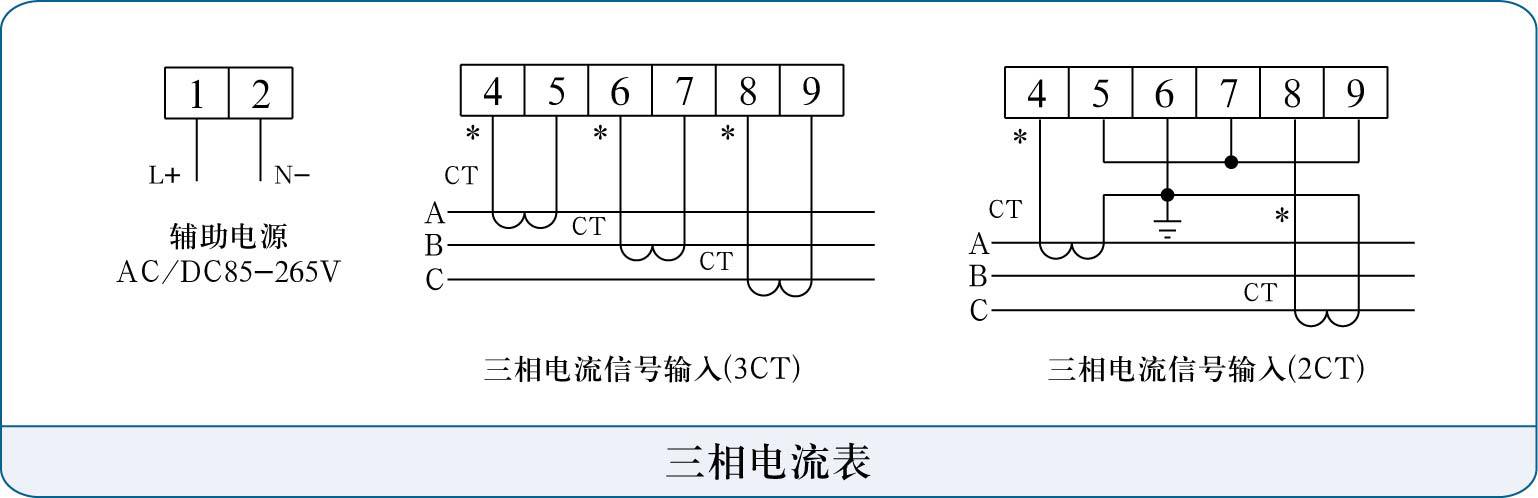

6. 典型信號輸入接線示意圖
接線說明:
◇電壓輸入：輸入電壓不要高于產品的額定輸入電壓(100V或400V)，否則應考慮使用PT，為了便于維護,建議使用接線排。
◇電流輸入：標準額定輸入電流為5A，大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路，為便于維護建議使用接線排。
◇要確保輸入電壓、電流相對應，相序*，方向*；否則會出現數值和符號錯誤！(功率和電能)。
◇儀表可以工作在三相四線方式或者三相三線方式，用戶應根據現場使用情況選擇相應的接線方式。一般在沒有中心線的情況下使用三相三線方式，在有中心線的情況下使用三相四線方式，三相三線可以只安裝2個CT(A和C相)，三相四線需要安裝三個CT(在只有2CT情況下可以合成另一相電流)。
注意：儀表內可設置兩種接線方式，實際接線方式和表內設置方式必須*，否則儀表的測量數據不準確。
7. 訂購示例
l 型號：DC284I-9X4
l 電源：AC 220V
l 信號輸入：AC380V
l 其他：其他出廠預設置（未作說明則按照默認設值出廠）
