產品材質：優質冷軋板（1.5-2.0）

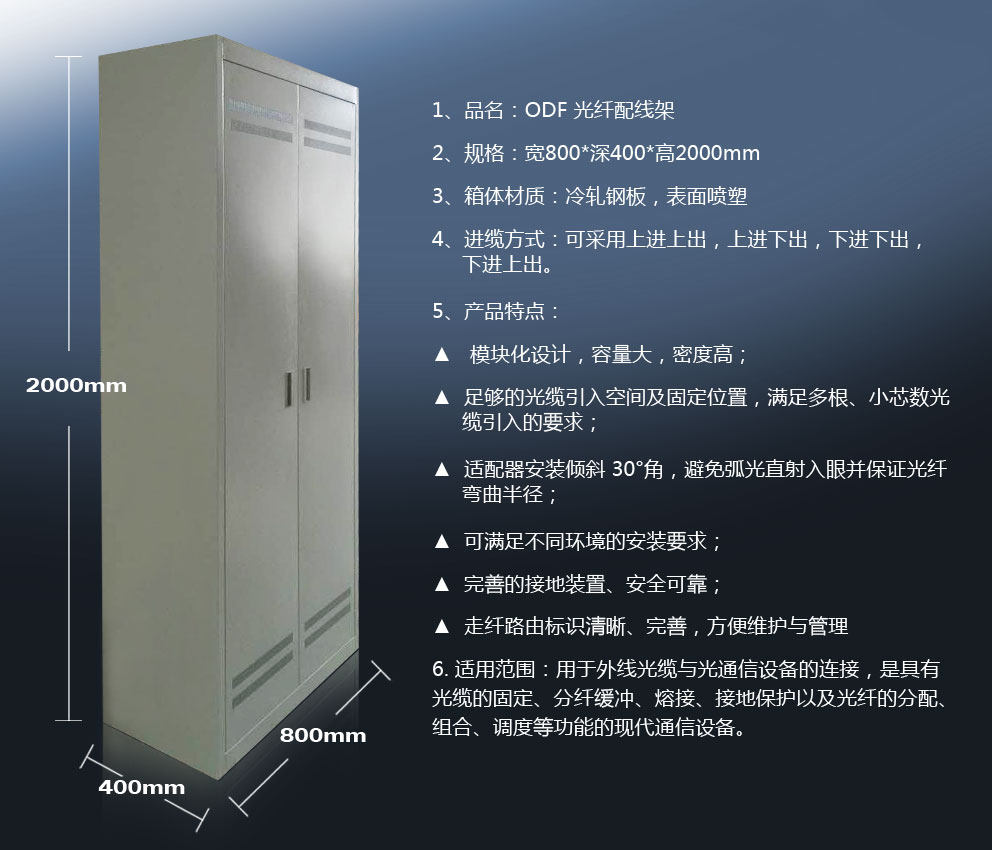

尺寸：2200*840/800/600*400/350/300mm 2000*840/800/600*400/350/300mm 可定制 MODF光纖總配線架 2200*800*600 可定做

使用條件：
1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)
2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70
3.光電性能:插入損耗≤0.2Db;附加損耗≤0.2B;回波損耗45dB;附加損耗≤5dB;插拔耐久性壽命>1000次
4.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
5.抗電強度:能承受3000V(直流電)/1min無擊穿/飛弧現象
適用性指標:
1.標稱工作波長850nm1310nm1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范

功能:

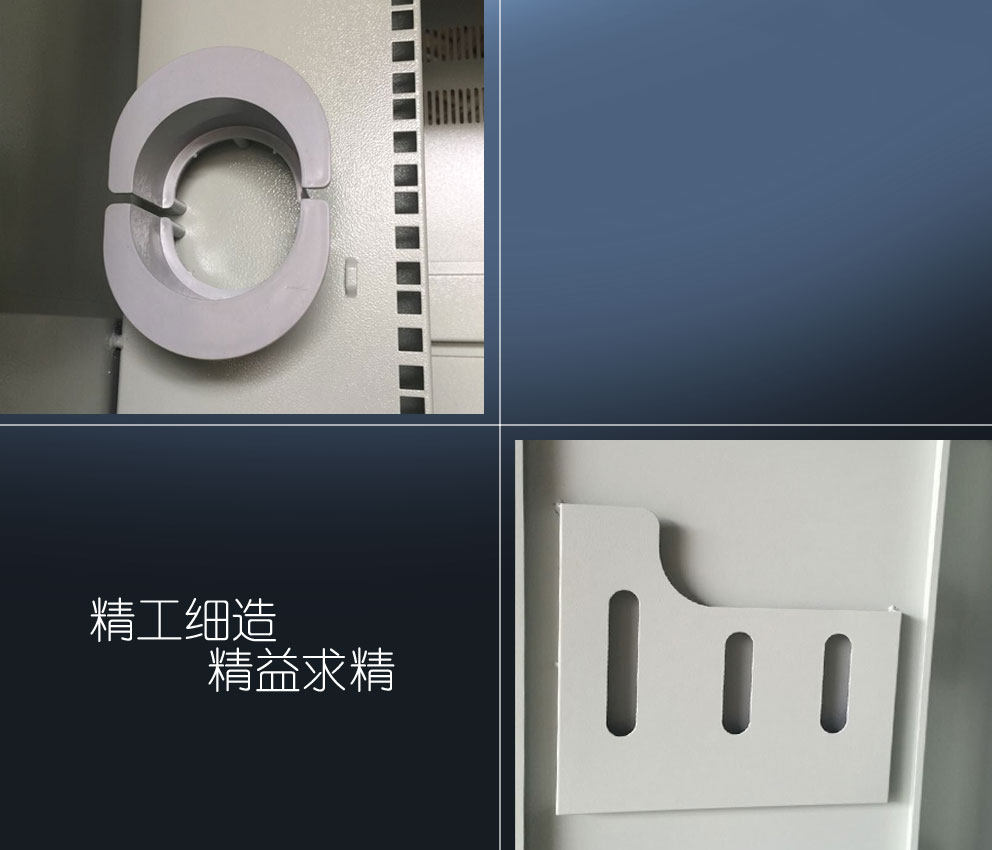

1.有很強的光纜固定與保護功能,能保證光纜及纖不受損傷,以及可靠的接地裝置.
2.有*的光纖布線管理設計裝置,保證了光纖的線及纖芯安裝、施工及維護方便。
3.有明確的線序標識，便于轉接、跳線、測試。
產品特點：

*可拆裝式組合結構*表面環氧靜電噴塑處理，外表美觀、防塵抗干擾性強、防腐性能好等優點

*卡接式適配器安裝呈傾角45°，保證光纖跳線的曲率半徑達到規定的要求，又使操作更為方便

*正面操作，可實現并架或靠墻安裝，節省機房空間；前后門及側門均可拆卸，安裝方便

*模塊化設計，單元箱集光纖熔接、盤儲、配線為一體，每個熔配模塊可單獨抽出，滿足離架或在架操作使用

*材料鋼性良好，所有安裝緊固件表面鍍彩鋅，24小時鹽霧試驗無銹蝕。

* 光纜、尾纖、跳線的管理層次清晰，有良好的可操作性；可適用安裝FC、SC、ST等多種適配器*可按用戶需求定做各種機柜，固定支架深度及擱板高度均可任意調節

一．簡介
GPX2000-I型光纖配線架是用來對光纜、光纖進行終接、保護及管理的設備。在本機柜上能實現對光纜的固定、開剝、接地保護；對光纖的熔接、配線連接、冗余尾纖的盤繞、配線調度等功能，是傳輸媒體（光纜、光纖）與傳輸設備之間的配線連接設備。

GPX2000-I型光纖配線柜是我公司研制開發的高容量、大密度、全正面操作的光纖配線柜。它同時適用于普通光纜和帶狀光纜，本架由機柜、光纖儲纖單元、光纖單元體及光纖直熔配線單元等部分組成。由于采用模塊化的結構，用戶可根據容量的配置功能模塊的數目進行靈活的安裝。

二．主要性能指標

 1．使用條件：

    1）工作溫度：-5℃～+40℃

    2）相對濕度：≤85%（+30℃）

    3）大氣壓力：70Kpa～106Kpa

 2．光電性能：

    1）連接器衰耗（包括插入、互換和重復）≤0.5dB

    2）互換性附加損耗≤0.2dB

    3）重復性附加損耗≤0.1dB

    4）回波損耗≥40dB

    5）插拔耐久性壽命>1000次

    6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）

    7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧

3．適用性指標：

    1）標稱工作波長：850nm、1310nm、1550nm。

    2）光纖活動連接器：符合GB12507以及相關標準的規定。

    3）光纖光纜應符合GB/T11819和GB /T7424的規定。

 4．外形尺寸及容量：

    1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。

    2）zui大容量：2880芯。

三．安裝

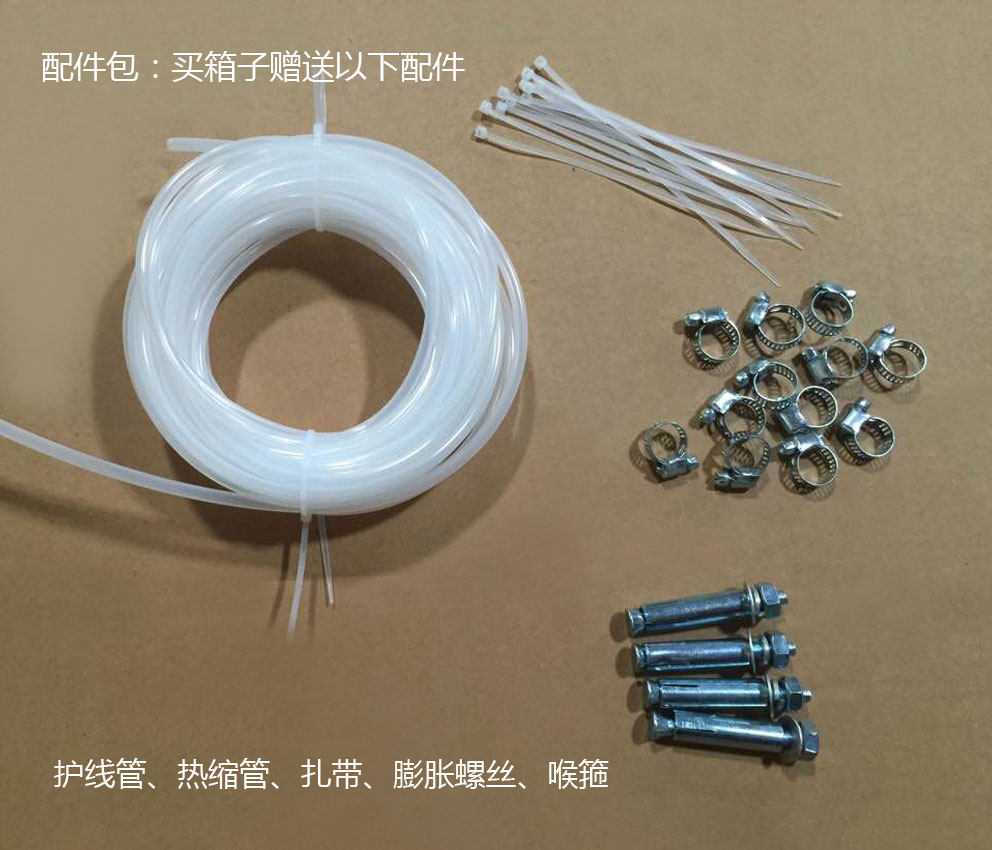

機柜為標準通用19″機柜，采用進口電解板經特殊工藝制造，表面噴塑處理，外形美觀大方。機柜底部采用4個M10×80的膨脹螺釘（隨機附件）緊固于地面。頂部采用角連件用菱形螺母與機房走線槽道固定。

1） 使用和操作

1、光纜開剝、固定及保護

1、將光纜從上方或下方的光纜入孔引入架體

2、帶狀光纜的開剝及固定

2.1光纜開剝長度為：2.5 米+光纜開剝處到距離zui遠的熔接配線模塊距離（可視實際情況變化），鎧甲層預留40mm，中心加強芯預留150mm（兩側加強芯留55 mm）；

2.2在光纜開剝處套上熱縮套管，用電吹風加熱，使熱縮套管將光纜開剝處包緊，尾纖清理干凈，每帶均套上保護套管，保護套管在鎧甲層處預留65mm裸帶；

2.3將光纜從裸帶處放入保護接頭，再將松    套管部分可用膠帶纏繞，使其外徑與保護接頭相匹配，推入保護接頭，使光纜加強芯穿過螺母座槽，喉扣掛在光纜固定板鉤上，擰緊喉扣螺釘及加強芯緊定螺釘；

2.4按順序將帶有保護扁管的每一帶光纖輕輕壓入保護接頭固定槽內，每一槽zui多可壓三帶；

2.5將接頭蓋小端頭部插入保護接頭對應部分，再將大端壓下，保護接頭安裝完畢；

3. 非帶狀纜的開剝及固定

3.1 光纜開剝長度為：2.5米+光纜開剝處到 距離zui遠的熔接配線模塊距離 （可視實際情況變化），鎧甲層預留40mm，加強芯預留150mm；

3.2 在光纜開剝處套上熱縮套管，用電吹風加熱， 使熱縮套管將光纜開剝處包緊；

3.3 視尾纖本身的保護情況決定是否加護套管；

3.4 用喉扣將光纜固定在光纜固定板上。

表一：光纖配線架配置表（采用單層/雙層分路器托盤）：

表二：小容量ODF配置表
